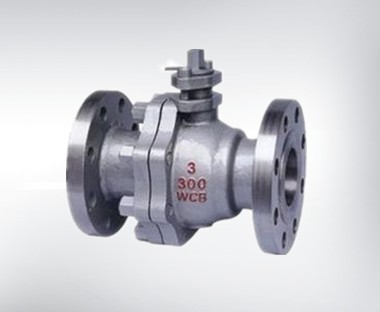

VQ47F、VQ347H球閥

- 產品型號:
- VQ347H
- 產品口徑:
- 25-300mm
- 產品壓力:
- 1.6-4.0Mpa
- 產品材質:
- 碳鋼不銹鋼
聯系我們

產品說明

一、產品[VQ47F、VQ347H球閥]詳細資料

凱斯特牌V型球閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的最佳控制特性結合成一體,既可用作控制調節閥，又可作關斷切斷閥。其主要特點是：
（１）不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響；
（２）具有一個Ｖ型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的精確性；
（３）防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯ＰＴＦＥ杯形或是Ｏ型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構；
（４）當閥門關閉時，Ｖ型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，特別適用于高粘度、懸浮液、紙漿等不干凈、含纖維介質場合。

VQ47F、VQ347H球閥結構緊湊，體積小，可豎臥安裝等優點.具有出色的調節特性：V型球閥具有一個近似等百分比的固有流量特性及高達300：1的可調比。因此V型閥可以在廣幅的變化范圍內提供精確的控制.

最大流動容積：由于它的流線型外形以及滿直角回轉控制緣故，使容積的最大值特別高，流通能力特別大，流通阻力小，因此可以使用較小的更加經濟實用的閥門尺寸.

V型球閥采用雙軸承結構，機械穩定性能高，啟動扭矩小，保證了閥門具有極好的靈敏度和感應速度.

最大可靠（安全）性：閥體為一個整體，堅固耐用，操作不受管道壓力影響，并可避免閥體滲漏.

金屬閥座的優越密封性：V型球閥采用可動金屬閥座，自助補償功能，并具有優越密封性能及超長的使用壽命。在流向上，泄漏量≤10-6×額定流量系數.

超強的剪切能力：V型球閥采有金屬硬密封結構，V型球閥芯及金屬閥座在回轉過程中，V型缺口與閥座產生一個強大的剪切力能切斷纖維等雜質，并具有自潔功能，避免閥門卡死現象發生.

應用領域：

適用于造紙、石化、化工、冶金、電力、環保、石油、輕工等工業部門的自動化控制系統中.

二、VQ47F、VQ47H球閥試驗壓力Test pressure 單位MPa

公稱壓力 PN	常溫最大工作壓力	殼體試驗壓力	氣密封試驗壓力	高壓密封試驗壓力
1.6	1.6	2.4	0.6	1.76
2.5	2.5	3.8	0.6	2.75
4.0	4.0	6.0	0.6	4.4
6.4	6.4	9.6	0.6	7.1
Class150	2.0	3.0	0.6	2.2
Class300	5.0	7.5	0.6	5.5

三、VQ47F、VQ347H球閥使用范圍Scope of application

殼體材料	閥座材料	適用溫度	適用介質
碳鋼C型	PTFE+不銹鋼	≤150℃	水、蒸汽油品等
碳鋼C型	不銹鋼	≤250℃	水、蒸汽油品等
鉻鎳鈦P型	PTFE+不銹鋼	≤150℃	硝酸類
鉻鎳鈦P型	不銹鋼	≤200℃	硝酸類
鉻鎳鉬鈦鋼R型	PTFE+不銹鋼	≤150℃	醋酸類
鉻鎳鉬鈦鋼R型	不銹鋼	≤200℃	醋酸類
鉻鉬釩鋼I型	不銹鋼	≤200℃	蒸汽、冶煉能源等

四、VQ47F、VQ347H球閥主要零件材料 Meterial for main parts

閥體、閥蓋	GB	WCB		ZG1Cr18NiTi		ZG0Cr18Ni12Mo2		ZG15Cr1Mo1V
	ASTM	WCB		CF8		CF8M		WC9
球體	GB	2Cr13/1Cr18Ni9Ti		1Cr18Ni9Ti /表面特殊處理		0Cr18Ni12Mo2 /表面特殊處理		25Cr2Mo1V /表面特殊處理
	ASTM	CA15		CF8+HF		CF8M+HF		WC9+HF
閥桿、固定軸	GB	2Cr13		1Cr18Ni9Ti		0Cr18Ni12Mo2		25Cr2Mo1V
	ASTM	420		304		316		F22a
閥座	GB	PTFE	2Cr13	PTFE	1Cr18Ni9Ti	PTFE	0Cr18Ni12Mo2	D517
	ASTM	PTFE	420	PTFE	304	PTFE	316	HF
填料	GB	PTFE	柔性石墨	PTFE	柔性石墨	PTFE	柔性石墨	柔性石墨
	ASTM	PTFE	柔性石墨	PTFE	柔性石墨	PTFE	柔性石墨	柔性石墨
螺栓	GB	35		0Cr18Ni9		0Cr18Ni9		15Cr1Mo1V
	ASTM	A193 B7		A320-B8		A320-B8		A193-B16
螺母	GB	45		0Cr18Ni9		0Cr18Ni9		20CrMo
	ASTM	A194 2H		A194-8		A194-8		A194-4

執行標準
1、設計和制造：GB/12237-1989； AP1608。
2、檢驗和試驗：GB/T13927-1992； AP1608。
3、法蘭連接：JB/T79.1～2-1994； ASME/ANSIB 16.5。
4、結構長度：GB/T12221-1989； ASME/ANSIB16.10。

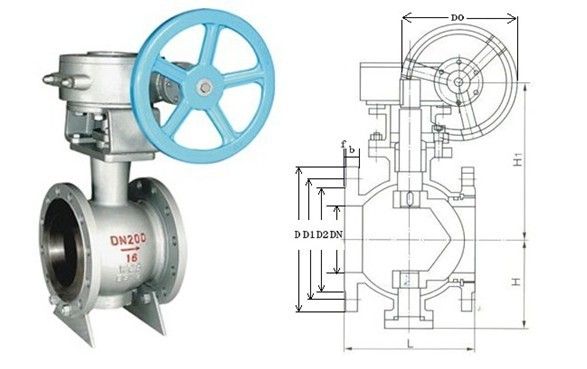

五、VQ47F、VQ47H球閥球閥尺寸：

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	尺寸
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	d1	L	D	D1	D2	D6	f	f2	b	Z-φd	H1	H2
1.6	25	25	150	115	85	65	-	2	-	14	4-14	-	75
	32	32	165	135	100	78	-	2	-	16	4-18	-	105
	40	40	180	145	110	85	-	3	-	16	4-18	-	95
	50	50	200	160	125	100	-	3	-	16	4-18	-	107
	65	65	220	180	145	120	-	3	-	18	4-18	-	142
	80	80	250	195	160	135	-	3	-	20	8-18	-	152
	100	100	280	215	180	155	-	3	-	20	8-18	-	178
	125	125	320	245	210	185	-	3	-	22	8-18	-	252
	150	150	360	280	240	210	-	3	-	24	8-23	-	272
	200	200	400	335	295	265	-	3	-	26	12-23	-	342
2.5	25	25	150	115	85	65	-	2	-	16	4-14	-	75
	32	32	165	135	100	78	-	2	-	18	4-18	-	85
	40	40	180	145	110	85	-	3	-	18	4-18	-	95
	50	50	200	160	125	100	-	3	-	20	4-18	-	107
	65	65	220	180	145	120	-	3	-	22	8-18	-	142
	80	80	250	195	160	135	-	3	-	24	8-18	-	152
	100	100	280	230	190	160	-	3	-	28	8-23	-	178
	125	125	320	270	220	188	-	3	-	30	8-25	-	252
	150	150	360	300	250	218	-	3	-	34	8-25	-	272
	200	200	400	360	310	278	-	3	-	34	12-25	-	342
4.0	25	25	150	115	85	65	58	2	4	16	4-14	-	75
	32	32	180	135	100	78	66	2	4	18	4-18	-	107
	40	40	200	145	110	85	76	3	4	18	4-18	-	95
	50	50	220	160	125	100	88	3	4	20	4-18	-	107
	65	65	250	180	145	120	110	3	4	22	8-18	-	142
	80	80	280	195	160	135	121	3	4	22	8-18	-	152
	100	100	320	230	190	160	150	3	4.5	24	8-23	-	178
	125	125	400	270	220	188	176	3	4.5	28	8-25	-	252
	150	150	400	300	250	218	204	3	4.5	30	8-25	-	272
	200	200	502	375	320	282	260	3	4.5	38	12-30	-	342

訂貨須知：

1.產品型號與名稱 2.公稱通徑DN 3.額定流量系數KV 4.公稱壓力和壓差 5.閥體和閥內組件材料 6.流量特性 7.適用溫度 8.電源電壓和控制信號 9.是否帶附件
