100X活塞式遙控浮球閥

- 產品型號:
- 100X
- 產品口徑:
- 40~800mm
- 產品壓力:
- 1.0MPa,1.6MPa,2.5MPa
- 產品材質:
- 鑄鐵鑄鋼不銹鋼
聯系我們

產品說明

一、產品[遙控浮球閥]的詳細資料:

產品型號： 100X活塞式

產品名稱：遙控浮球閥

產品特點：凱斯特牌100x活塞式遙控浮球閥實用于口徑大于等于500mm的管道中，該閥的閥盤與活塞通過閥桿連接為一體，利用浮球?qū)чy的啟閉來控制敏感元件活塞的上下運動。而達到主閥的啟閉。該閥使用安全可靠、調試方便、壽命長。

100X遙控浮球閥由主閥、針閥、球閥、浮球閥、微型過濾器等組成水力控制接管系統，調定后，自動控制液面高度。該閥直接利用液面控制，不需要其它裝置和能源，保養簡便，液面控制準確度高，不受水壓影響，密封可靠。產品廣泛用于高層建筑、生活區等供水管網系統的水塔、水池等設施的液面控制。

100X遙控浮球閥特點及優點：

●該閥由主閥、針閥、球閥、浮球閥、微型過濾器等組成。

●閥門結構形式為液控截止形式，按不同口徑采用橡膠隔膜式和活塞式連接閥盤開啟、關閉。

●本司提供口徑φ400以下采用隔膜型，口徑在φ450以上采用活塞型，兩者動作原理相同。

100X遙控浮球閥工作原理

●當管道從進水端給水時，由于針閥、球閥、浮球閥是常開的，水通過微型過濾器、針閥、控制室、球閥、浮球閥進入水池，此時控制室不形成壓力，主閥開啟，水塔(池)供水。

●當水塔(池)的水面上升至設定高度時，浮球浮起關閉浮球閥，控制室內水壓升高，推動主閥關閉，供水停止。

當水面下降時，浮球閥重新開啟，控制室水壓下降，主閥再次開啟繼續供水，保持液面的設定高度。

二、100X遙控浮球閥主要技術參數：

公稱壓(Mpa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	適用介質	介質溫度(℃)
1.0	1.5	1.1	水	0-80
1.6	2.4	1.8
2.5	3.8	2.8

三、100X遙控浮球閥主要零件材料：

序號	零件名稱	零件材料
1	閥體閥蓋	WCB
2	閥座閥盤	銅合金
3	密封圈 O型圈	丁腈橡膠
4	閥桿	2Cr13
5	彈簧	50CrVA
6	針型閥	銅合金
7	球閥	銅合金
8	浮球閥	銅合金
9	微型過濾器	不銹鋼

注:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定。

四、100X遙控浮球閥主要安裝尺寸： (單位:mm)

DN	L	A	A1	H	H1	F	D			D1			D2			n-Φd
DN	L	A	A1	H	H1	F	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5
40	240	280	139	265	210	170	150	150	150	110	110	110	84	84	84	4-18	4-18	4-18
50	240	280	139	265	210	170	165	165	165	125	125	125	99	99	99	4-18	4-18	4-18
65	250	284	141	310	215	180	185	185	185	145	145	145	118	118	118	4-18	4-18	8-18
80	285	292	145	350	245	210	200	200	200	160	160	160	1132	132	132	8-18	8-18	8-18
100	360	330	164	460	305	275	220	220	235	180	180	190	156	156	156	8-18	8-18	8-22
125	400	340	169	520	365	310	250	250	270	210	210	220	184	184	184	8-18	8-18	8-26
150	455	350	174	570	415	355	285	285	300	240	240	250	211	211	211	8-22	8-22	8-26
200	585	392	195	695	510	460	340	340	360	295	295	310	266	266	274	8-22	12-22	12-26
250	650	442	220	780	560	500	395	405	425	350	355	370	319	319	330	12-22	12-26	12-30
300	800	472	235	905	658	580	445	460	485	400	410	430	370	370	389	12-22	12-26	16-30
350	860	532	265	1025	696	640	505	520	555	460	470	490	429	429	448	16-22	16-26	16-33
400	960	582	290	1080	735	715	565	580	620	515	525	550	480	480	503	16-26	16-30	16-36
450	1075	632	320	1030	610	780	615	640	670	565	585	600	530	548	548	20-26	20-30	20-36
500	1075	682	350	1135	665	830	670	715	730	620	650	660	585	582	609	20-26	20-33	20-36
600	1230	762	390	1270	725	920	780	840	845	725	770	770	685	682	720	20-30	20-36	20-39
700	1650	832	420	1460	865	980	895	910	960	840	840	875	794	794	820	24-30	24-36	24-42
800	1750	932	470	1640	975	1050	1015	1025	1085	960	950	990	901	901	928	24-33	24-39	24-48

注: 1. 法蘭尺寸：GB/T9113、JB/T79、用戶要求。2.如客戶需要其它型號規格,請將型號傳真至我司銷售部!

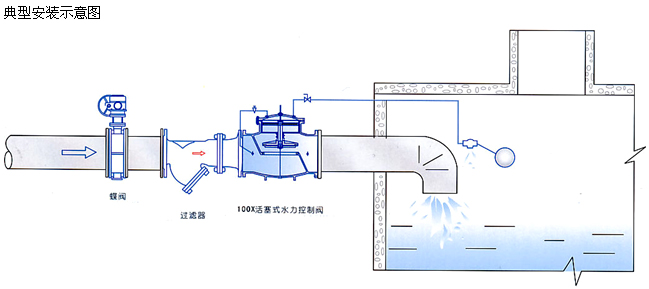

五、100X遙控浮球閥安裝示意圖：

訂貨須知：

一、①遙控浮球閥產品名稱與型號②遙控浮球閥口徑③遙控浮球閥是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定的遙控浮球閥型號，請按遙控浮球閥型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。

感謝您訪問我們的網站【http://tbhrg.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
