AY42H、YA802Y型安全溢流閥可用于高壓注水泵站的管路上，作為超壓保護裝置。
|
|
|
一、主要性能規范：
|
型號 |
公稱壓力 |
開啟壓力分級 |
工作溫度（℃） |
適用介質 |
|
AY42H-160 YA802Y-160 |
16.0 |
6.3～16.0 |
200 |
水、油品等 |
|
AY42H-250 YA802Y-250 |
25.0 |
10.0～25.0 | ||
|
AY42H-400 YA802Y-400 YA802Y-600 |
40.0-60.0 |
20.0～60.0 |
二、主要零部件材料：
|
NO. |
零件名稱 |
材料 |
|
1 |
閥體 |
碳鋼 |
|
2 |
閥座 |
不銹鋼 |
|
3 |
閥瓣 |
不銹鋼 |
|
4 |
閥蓋 |
焊接件 |
|
5 |
彈簧 |
50CrVA |

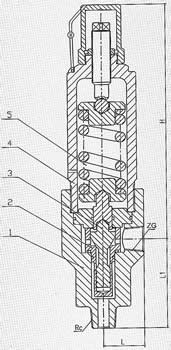

三、凱斯特牌AY42H.YA802Y型安全溢流閥外形尺寸和連接尺寸:
|
型號 |
公稱通徑 |
尺寸 | ||||
|
Rc |
ZG |
L |
L1 |
≈H | ||
|
YA802Y-600 |
15 |
1/2" |
1/2" |
52 |
90 |
250 |
|
25 |
1" |
1" |
52 |
113 |
275 | |
|
40 |
11/2" |
11/2" |
52 |
157 |
336 | |
|

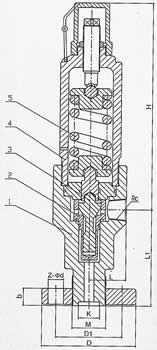

型號 |
公稱通徑 |
尺寸 | |||||||||
|
D |
D1 |
K |
M |
Z-ød |
b |
L |
L1 |
Rc |
≈H | ||
|
AY42H-160 AY42H-250 AY42H-400 |
15 |
135 |
95 |
25 |
M48×2 |
4-22 |
25 |
65 |
140 |
1/2" |
329 |
|
25 |
165 |
115 |
30 |
M52×2 |
6-26 |
28 |
80 |
150 |
1" |
447 | |
|
25 |
200 |
145 |
38 |
M80×3 |
6-29 |
40 |
90 |
180 |
11/2" |
485 | |
|
32 |
225 |
170 |
42 |
M100×3 |
6-33 |
50 |
100 |
200 |
21/2" |
570 | |
訂貨須知：
一、①AY42H.YA802Y型安全溢流閥產品名稱與型號②AY42H.YA802Y型安全溢流閥口徑③AY42H.YA802Y型安全溢流閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的AY42H.YA802Y型安全溢流閥型號，請按AY42H.YA802Y型安全溢流閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
