一、WSZ944H-160高加危急疏水閥產品詳細資料:
WSZ944H-160高加危急疏水閥,包括設有凝給水進出口的閥體以及安裝在閥體上部的閥蓋，閥體內設有凝給水調節機構，凝給水調節機構包括設在液流進出口內的圓筒式閥座，設在閥座上方的籠罩，籠罩下部設有能分配節流和降壓的倒凸形流道，籠罩內設有圓筒式閥芯，閥芯頂端聯接閥桿。本實用新型能實現多級節流，使能量逐步消耗在節流過程中，防止了汽蝕的發生，大大地降低了噪聲，延長使用壽命。
二、工作原理
蒸汽疏水閥安裝在蒸汽加熱設備與凝結水回水集管之間。開車時，桶在底部，閥門全開。凝結水進入疏水閥后流到桶底，充滿閥體，全部浸沒桶體，然后，凝結水通過全開閥門排至回水集管。蒸汽也從桶體底部進入疏水閥，占據桶體內的頂部，產生浮力。桶體慢慢升起，逐漸向閥座方向移動杠桿，直到完全關閉閥門?？諝夂投趸細怏w通過桶體的排氣小孔，聚集在疏水閥的頂部。從排氣孔排出的蒸汽，都會因疏水閥的散熱而凝結。當進來的凝結水開始充滿桶體時桶體開始對杠桿產生一個拉力。隨著凝結水位不斷升高，產生的力不斷增加，直到能夠克服壓差，打開閥門。疏水閥閥門開始打開，作用在閥瓣上的壓差就會減小。桶體將迅速下降，使閥門全開。積聚在疏水閥頂部的不凝性氣體先排出，然后凝結水排出。水流從桶體流出時帶動污物一起流出疏水閥。凝結水排放的同時，蒸汽重新開始進入疏水閥，新的一個周期又開始了。

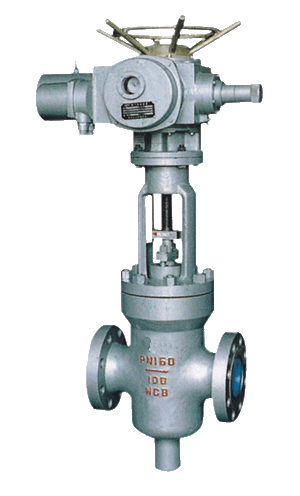

WSZ944H-160高加危急疏水閥
