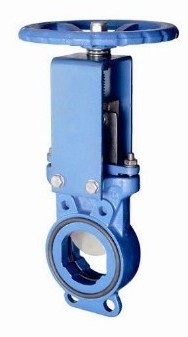

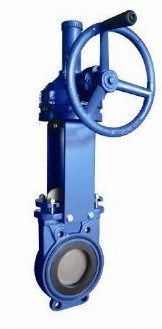

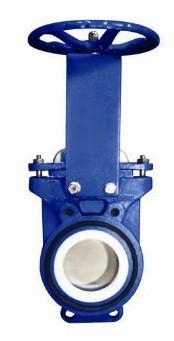

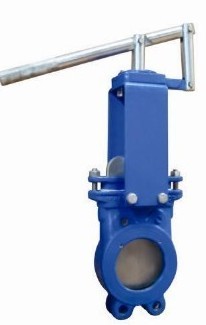

一、產品[QUZ73X無凹槽刀閘閥]詳細資料：

產品名稱:無凹槽一體式明桿漿液閥

產品型號: QUZ73X(H/X/F)-(0.6/1.0/1.6)

公稱通徑范圍：DN40-DN1000
公稱壓力范圍：1.0MPa-1.6MPa
材質：鑄鐵、球磨鑄鐵
閘板材質：  201、304、316、316L
連接形式：對夾式
閥座密封圈：丁腈橡膠、三元乙丙橡膠
填料密封：石墨盤根，四氟盤根
適用介質：污水、粉體顆粒、紙漿

詳細介紹：QUZ73X無凹槽刀閘閥涉及一種鑄鐵閥體采用整體式結構刀閘閥,包括閥體,閘板和U型密封條,閥體中腔底部設有凹槽并裝有彈性U型密封條,當閥門關閉時閘板下移,閘板底部邊緣與密封條接觸進而壓縮密封條進入凹槽中實現閥體和閘板的密封;當?shù)堕l閥開啟時閘板上移,閘板底部邊緣與密封條脫離,密封條彈起與凹槽平整,能防止刀閘閥在使用過程中,介質沉淀物積存在閥體中腔的凹槽里，不易堵塞、無殘留，管道清洗方便，從而有效提高刀閘閥的密封效果,防止閥門關閉時泄漏。使用壽命更長，維護更簡單；法蘭密封面鑲O型圈，無須另配法蘭墊片，安裝簡單方便，磨擦系數小，啟閉靈活，該系列刀閘閥可配手動、電動、氣動、電液動、液動、傘齒輪傳動等諸多執行器，以滿足不同工礦要求使用。適用于礦山電廠的選煤、排渣、城市污水處理、食品、造紙、醫藥、石油、化工等油品、水、蒸汽管路上，接通或截斷管路中的水泥漿、金礦粉、礦砂、爐渣、煤泥、紙漿、木漿、尾礦、纖維、粉塵、化學品處理污水、沉淀池、瀝青、料倉出口、水果汁、谷物、屠宰廠廢水等介質。

二、凱斯特牌QUZ73X無凹槽刀閘閥主要外形及連接尺寸：

公稱壓力MPa	試驗壓力		工作溫度	適用介質
	殼體MPa	密封MPa
0.6	0.9	0.66	≤80℃	紙漿、煤漿、水、灰渣
1.0	1.5	1.1	≤80℃

三、凱斯特牌QUZ73X無凹槽刀閘閥主要外形及連接尺寸:

公稱通徑DN	L		D	D1	D0	H	n-M
	PN6	PN10
50	48	48	125	100	180	295	4-M16
65	48	48	145	120	180	305	4-M16
80	50	50	160	135	220	330	8-M16
100	50	50	180	155	220	380	8-M16
125	50	50	210	185	240	415	8-M16
150	60	60	240	210	280	490	8-M20
200	60	60	295	265	280	550	8-M20
250	70	70	350	320	360	693	12-M20
300	80	80	400	368	400	796	12-M20
350	80	90	460	428	400	895	16-M20
400	90	120	515	482	500	1004	16-M22
450	90	120	565	532	500	1110	20-M22
500	90	130	620	585	600	1210	20-M22
600	140	140	725	685	700	1460	20-M27
700	140	140	840	800	800	1680	24-M27
800	190	190	950	905	800	1910	24-M30
900	203	203	1050	1005	800	2130	28-M30
1000	216	216	1160	1115	800	2350	28-M30
1200	254	254	1380	1325	800	2650	32-M30

訂貨須知：
一、①Q(mào)UZ73X無凹槽刀閘閥產品名稱與型號②QUZ73X無凹槽刀閘閥閥口徑③QUZ73X無凹槽刀閘閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的QUZ73X無凹槽刀閘閥型號，請按QUZ73X無凹槽刀閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
