產品匯總

XZ43X軌道旋塞閥

- 產品型號:
- XZ43X
- 產品口徑:
- 4-20"
- 產品壓力:
- 150-600LB
- 產品材質:
- 鑄鋼、不銹鋼
聯系我們

產品說明

一、產品[XZ43X軌道旋塞閥]的詳細資料：

產品型號：XZ43X軌道旋塞閥

產品名稱：軌道式旋塞閥

產品特點：XZ43X軌道旋塞閥傘齒輪傳動將軍閥又稱軌道式旋塞閥，適用于航空煤油、原油、輕質油、天然氣、液化氣、管道煤氣、化工介質等管道上，作為截斷介質的理想裝置。雙關雙斷及泄放功能閥門的工作原理關鍵是安裝在旋塞上的兩片密封滑片的動作。

應用范圍：

傘齒輪傳動全通徑將軍閥適用于航空煤油、原油、輕質油、天然氣、液化氣、管道煤氣、化工介質等管道上，作為截斷介質的理想裝置。

結構特點：

①閥門在開關過程中，閥體密封面與滑片密封面沒有任何接觸，因此，密封面無摩擦、磨損、閥門的使用壽命長，開關力矩??；

②閥門在維修時，不需將閥門從管線上拆下，只需將閥門底蓋拆開，調換一對滑片即可，維修十分方便；

③閥體及旋塞為全通徑，介質在通過閥門時無流阻，并且可通球?qū)艿肋M行清洗，克服了縮徑閥門的缺點；

④全通徑將軍閥的閥體內腔鍍有硬鉻，密封區域堅硬光滑；

⑤滑片上的彈性密封采用氟橡膠，并且模壓成型在滑片表面溝槽中。具有防火功能的金屬對金屬的密封作為彈性密封的背襯；

⑥閥門具有自動泄放裝置（備選），在閥門完全關閉后，防止閥腔異常升壓并檢驗閥門的效果；

⑦閥門開關指示器與開關位置同步，可以準確顯示齒輪傳動全通徑將軍閥的開關狀態。

關于密封：

彈性密封圈是模壓成型在滑片的溝槽中，隨著密封滑片向閥門的進出口移動，密封圈子也逐漸被壓入溝槽中，經過機械加工的滑片表面與閥體內腔形成二級金對金屬密封防止彈性密封圈子繼續被壓，并且具有防火功能。

雙關雙斷及泄放：

這是一種通過兩個切斷閥和一個在其中間的泄放閥達到完全隔斷兩端管線目的的方法，關閉兩主要閥門關開啟泄放閥可提高被系統的安全性。如果第一個閥門泄漏，漏離的介質可由開啟的泄放閥導出。

雙密封方式：

兩個獨立的密封滑片在閥孔上下端壓緊（雙關斷），當閥門關閉時，泄放閥被打開，檢驗密封效果（泄放）。

標準規范：

設計制造標準：API 6D

結構長度標準：ASME B16.10

連接法蘭標準：ASME B16.2

壓力溫度等級：ASME B16.34

試驗檢驗標準：API 598、API 6D

閥門關閉：

閥門關閉時，先旋轉手輪，將旋塞及密封滑片旋轉90°，然后旋塞向下移動，隨著旋塞的運動時推動密封滑片向閥體內腔封面直至彈性密封圈被均勻地擠壓到閥孔上下端，形成密封。

閥門開啟：

閥門開啟時，先旋轉手輪提升旋塞，將密封滑片從閥體兩側密封面拉回。當滑片完全收回脫離閥體密封面后，繼續轉動手輪，使旋塞及密封滑片旋轉90°，閥門處于開啟位置。

二、XZ43X軌道旋塞閥主要材料

部件號	名稱	材料
1	閥體	WCB
2	閥底蓋	WCB
3	絲堵	35#
4	滑片	QT500-7
5	旋塞	WCB
6	閥蓋	WCB
7	螺柱	35#
8	螺母	45#
9	填料	柔性石墨
10	螺栓	35#
11	填料壓蓋	WCB
12	螺栓	35#
13	支架	WCB
14	螺栓	35#
15	操作器	組件
16	指示桿	1Cr13
17	指示器	ZL401
18	銷	65Mn
19	防塵器	PVC
20	O型密封圈	氟橡膠
21	O型密封圈	氟橡膠
22	O型密封圈	氟橡膠

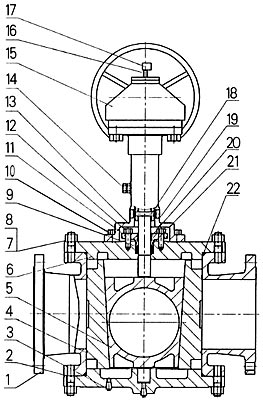

三、XZ43X軌道旋塞閥結構圖：

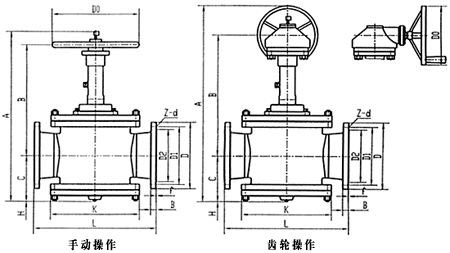

四、XZ43X-150LB軌道旋塞閥主要尺寸：

150Lb 全通徑、齒輪操作
型號	尺寸 (IN)	L	D	D1	D2	B	f	A	B	C	H	K	D0	Z-d
XZ543X	4	432	φ229	φ190.5	φ157	24	2	857	532	170	175	290	φ310	8-φ19
XZ543X	6	533	φ279	φ241.5	φ216	26	2	910	569	186	205	350	φ310	8-φ22
XZ543X	8	635	φ343	φ298.5	φ270	29	2	1011	621	235	260	495	φ310	8-φ22
XZ543X	10	787	φ406	φ362	φ324	31	2	1115	695	265	348	600	φ310	12-φ25
XZ543X	12	914	φ483	φ432	φ381	32	2	1201	731	315	398	670	φ310	12-φ25
XZ543X	14	854	φ533	φ476	φ413	35	2	1266	784	327	461	740	φ310	12-φ29
XZ543X	16	889	φ597	φ540	φ470	37	2	1625	940	432	510	810	φ460	16-φ29
XZ543X	18	1219	φ635	φ578	φ533	40	2	1982	1130	597	550	915	φ460	16-φ32
XZ543X	20	1219	φ699	φ635	φ584	43	2	1994	1130	610	590	940	φ460	20-φ32

五、XZ43X-300LB軌道旋塞閥主要尺寸：

300Lb 全通徑、齒輪操作
型號	尺寸 (IN)	L	D	D1	D2	B	f	A	B	C	H	K	D0	Z-d
XZ543X	4	457	φ254	φ200	φ157	32	2	857	532	170	175	290	φ310	8-φ22
XZ543X	6	559	φ318	φ270	φ216	37	2	910	569	186	205	350	φ310	12-φ22
XZ543X	8	686	φ381	φ330	φ270	42	2	1011	621	235	260	495	φ310	12-φ22
XZ543X	10	826	φ445	φ387.5	φ324	48	2	1115	695	265	348	600	φ310	16-φ29
XZ543X	12	965	φ521	φ451	φ381	51	2	1201	731	315	398	670	φ310	16-φ22
XZ543X	14	854	φ584	φ514.5	φ413	54	2	1266	784	327	461	740	φ310	20-φ32
XZ543X	16	889	φ648	φ571.5	φ470	58	2	1625	940	432	510	810	φ460	20-φ35
XZ543X	18	1219	φ711	φ628.5	φ533	61	2	1982	1130	597	550	915	φ460	24-φ35
XZ543X	20	1219	φ775	φ686	φ584	64	2	1994	1130	610	590	940	φ460	24-φ35

訂貨須知：

一、①軌道式旋塞閥產品名稱與型號②軌道式旋塞閥口徑③軌道式旋塞閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的軌道式旋塞閥型號，請按軌道式旋塞閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
感謝您訪問我們的網站【http://tbhrg.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
