JS45Y高壓耐磨礦砂Y型料漿閥

- 產品型號:
- JS45Y
- 產品口徑:
- DN25-300
- 產品壓力:
- 0.6-6.4mpa
- 產品材質:
- 碳鋼不銹鋼
聯系我們

產品說明

一、產品[JS45Y型料漿閥]詳細資料：

產品名稱： Y型料漿閥

產品型號： JS45Y

產品口徑： DN25-DN300
壓力： 0.6mpa-6.4mpa
材質：鑄鋼、不銹鋼、鉻鉬鋼

詳細資料：閥門采用Y型直通式Z結構,流阻小、不容易結疤，左右閥體分開式，兩閥體之間夾有閥座，維修時只需拆開兩閥體的螺栓就可清洗或修理，若有損壞的零件也可以及時更換，閥體內腔受沖刷較嚴重的部位裝有硬質合金的保護襯板，在開啟閥門時，可以保護閥體不被介質沖刷、腐蝕，從而大大地提高了閥門的使用壽命，密封面之間堆焊硬質合金，硬度高，閥瓣采用球冠形密封面，閥座選用一個極小平面的錐形密封面。這樣，在閥瓣與閥座密合時形成一種類似線密封的密封形式，密封交果極佳。此外還可有較的防止了結疤的現象，閥門帶有上密封結構，全開時可以保護填料，閥門導向裝置設置在體腔外部，不與介質接觸，防止了類似閘閥的導向部位卡死現象。直通式截止閥根據不同的通徑選用了一個或兩個軸承，以達到啟閉省力的目的，驅動方式有：手動、電動、齒輪傳動可供選擇。

產品用途：

高壓、耐磨礦砂料漿閥是氧化鋁工況中輸送礦砂料漿的主控閥門，要求達到“三耐一防” 的高性能，即耐磨、耐壓、耐沖刷、防止結疤。放底結構設計為凸型，閥體為V型，并提供提升和下降兩種工作方式閥瓣。目前該項產品已完全能滿足國內市場需求，為氧化鋁工業的擴產、提產做出了一定的貢獻，也使企業在創匯、節匯上取得了更好的成績。在化工、石油、冶金、制藥、農藥、染料、食品加工等行業廣泛使用。各種操作方式，例如手動，氣動（彈簧復位式，雙作用式、帶手輪和不帶手輪），電動，液動，傘齒輪等。

產品執行標準：
設計制造按：ASMEB16.34(Class150為縮徑設計)、BS1873
法蘭端尺寸按：ASMEB16.5GB/T9II3.6
檢驗標準：API598

安裝與保養:　　

1、閥門應整齊地存放在通用風干燥斬庫房內，嚴禁堆置或露天存放，閥門通徑兩端須用盲板堵塞。
2、安裝前須仔細核對閥門上的標志及合格證是否符合使用要求，并將閥門清洗干凈，清除在運輸、存放過程中造成的損害。
3、本閥門可安裝于任何工作位置，但須注意檢修和操作方便。
4、安裝時應采用標準力矩板手將連接法蘭的螺柱對稱交錯擰緊，并應避免扭曲或過緊。
5、使用過程中應經常保持清潔，閥桿螺紋、帶有推力軸承部分必須定期潤滑。

6、電動裝置的維護和保養請按“閥門電動裝置說明書”要求進行。

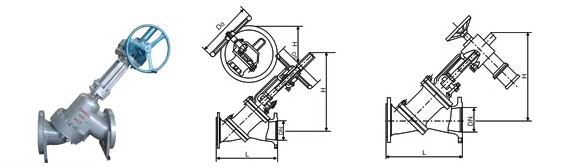

二、JS45YY型料漿閥主要外形連接尺寸：

型號	公稱壓力PN	尺寸
型號	公稱壓力PN	DN	50	100	125	150	150△	200	250	300
SJS45Y-16C SJS545Y-16C	1.6	L	230	350	400	480	480	600	730	850
		H	320	464	510	710	595	810	920	1120
		DO	240	280	320	360	360	500	500	600
		重量WT（kg）	36	66	90	105	105	185	305	420
SJS45Y-25C SJS545Y-25C	2.5	L	230	350	400	480	480	600	730	850
		H	320	464	510	710	595	810	920	1120
		DO	240	280	320	360	360	500	500	600
		重量WT（kg）	38	69	95	114	114	195	315	435
SJS45Y-40C SJS545Y-40C	4.0	L	230	350	400	480	480	600	730	850
		H	320	464	510	710	595	810	920	1120
		DO	240	280	320	360	360	500	500	600
		重量WT（kg）	42	70	95	114	114	195	315	435
SJS45Y-64C SJS545Y-64C	6.4	L	380	430	500	550	550	650	775	900
		H	350	490	550	750	635	860	980	1120
		DO	360	400	400	500	500	600	680	800
		重量WT（kg）	47	75	105	124	124	210	335	460

三、Y型料漿閥主要外形尺寸：

規格		驅動方式	L	D	D1	D2	D3	B	Z-φ	f	D1	H	驅動裝置^*
DN（mm）	NPS（in）	驅動方式	L	D	D1	D2	D3	B	Z-φ	f	D1	H	驅動裝置^*
50	2	手動	372（361）^*	165	127	108	82.55	22.5	8-20	8	350	426	-
80	3		390	210	168.5	146	123.82	29	8-22	8	400	615	-
100	4		468（461）^*	255	200	175	149.22	32	8-22	8	500	730	-
125	5		546	280	235	210	180.98	35	8-22	8	500	810	-
150	6	齒動	619	320	270	241	211.12	37	12-22	8	460	1320	BA-1
200	8		743（736）^*	380	330	302	269.88	41.5	12-26	8	460	1450	BA-1
250	10		848（841）^*	445	387.5	356	323.85	48	16-30	8	500	1430	BA-2
150	6	電動	619	320	270	241	211.12	37	12-22	8	550	1200	SMC-1
200	8		743（736）^*	380	330	302	269.88	41.5	12-26	8	305	1380	SMC-1
250	10		848（841）^*	445	387.5	356	323.85	48	16-30	8	457	1280	SMC-2

四、Y型料漿閥主要外形尺寸：

規格		驅動方式	L	D	D1	D2	D3	B	Z-φ	f	D1	H	驅動裝置^*
DN（mm）	NPS（in）	驅動方式	L	D	D1	D2	D3	B	Z-φ	f	D1	H	驅動裝置^*
50	2	手動	378	165	127	108	82.55	25.5	8-20	8	350	465	-
80	3		470	210	168.5	146	123.82	32	8-22	8	400	520	-
100	4		546	275	216	175	149.22	38.5	8-26	8	450	650	-
125	5		610	330	267	210	180.98	44.5	8-30	8	500	720	-
150	6		634（641）^*	355	292	241	211.12	48	12-30	8	500	1018	BA-2
200	8	齒動	771	420	349	302	269.88	55.5	12-33	8	500	1140	BA-2
250	10	齒動	882.5（641）^*	510	432	356	323.85	63.5	16-36	8	600	1150	BA-3
150	6	電動	634（641）^*	355	292	241	211.12	48	12-30	8	305	1140	SMC-0
200	8		771	420	349	302	269.88	55.5	12-33	8	400	1200	SMC-1
250	10		88.5（865）^*	510	432	356	323.85	63.5	16-36	8	457	1280	SMC-2

五、150Lb美標Y型料漿閥主要尺寸

DN	50	80	100	125	150	200		250		300		350		400
驅動方式	手動	手動	手動	手動	手動	齒動	電動	齒動	電動	齒動	電動	齒動	電動	齒動
L	230	310	350	400	480	600	600	730	730	850	850	980	980	1100
Do	250	250	250	320	360	450	305	450	305	450	305	600	305	600
H	320	390	420	510	595	800	980	920	1025	1075	1050	1140	1080	1240
電裝齒輪裝置型號	-	-	-	-	-	BA-1	SMX-00	BA-1	SMX-00	BA-1	SMX-00	BA-1	SMX-0	BA-2

六、300Lb美標Y型料漿閥主要尺寸

DN	2	3	4	5	6	8	8	10	10
驅動方式	手動	手動	手動	手動	齒動	齒動	電動	齒動	電動
L	361	405	461	546	619	736	736	841	841
Do	305	350	500	500	550	600	305	700	457
H	426	490	730	810	1320	1450	1500	1450	1550
電裝齒輪裝置型號	-	-	-	-	BA-2	CSX-2	SMC-1	CSX-1	SMC-2

七、600Lb美標Y型料漿閥主要尺寸

DN	2	2	3	4	6	6	8	8	10	10
驅動方式	手動	電動	手動	手動	齒動	電動	電動	齒動	齒動	電動
L	378	378	470	546	634	634	771	771	865	865
Do	305	200	350	450	600	305	400	650	700	457
H	465	426	520	650	1016	1105	1200	1140	1150	1280
電裝齒輪裝置型號	-	SMC-04	-	-	CSX-3	SMC-0	SMC-1	BA-2	BA-2	SMC-2

訂貨須知：
一、①Y型料漿閥產品名稱與型號②Y型料漿閥口徑③Y型料漿閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的Y型料漿閥型號，請按Y型料漿閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
