產品匯總

Z961Y高溫高壓電站閘閥

- 產品型號:
- Z961Y
- 產品口徑:
- 100-350mm
- 產品壓力:
- 100-170V
- 產品材質:
- 碳鋼不銹鋼
聯系我們

產品說明

一、產品[Z961Y高溫高壓電動電站閘閥]詳細資料：

Z961Y、Z962Y高溫高壓閘閥有兩種標準形式，一種是遵循ANSIB16.34和JISL1E101標準的引進型,另一種是按JB3595標準的國標型.其遵循的溫度-壓力等級是一致的，在一些管道中存在著某種互換關系。中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料，一種是低碳鋼，另一種是柔性石墨316絲（網）。密封面上層焊鉆基硬質合金，其加工后的純金屬層≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。支管兩端為焊接結構，焊按坡口可按標準或用戶要求制作。適用于火電廠、石油化工、冶金等高溫高壓的水、冶金等高溫高壓的水、蒸汽、油品、過熱蒸汽的管道上。

產品引用標準：1、制造與驗收技術條件按日本火力發電用閥門標準E101和JB/T3595-93的規定； 2、結構長度按E101的規定或按用戶提供尺寸3、焊接坡口接電力工業管理標準78DG的規定或按用戶提供尺寸。

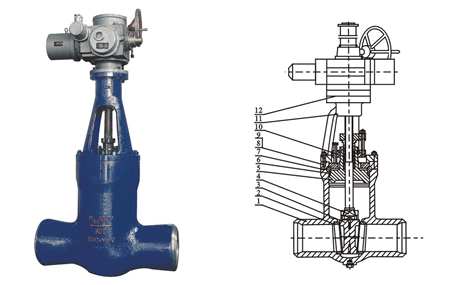

Z961Y、Z962Y產品結構特點：

1、中部無閥蓋壓力自緊式連結
2、閘板為要楔式彈性單閘板或楔式雙閘板結構
3、閘板/閥座雙面堆焊鉆基硬質合金
4、抗高溫蠕變設計
5、閥桿采用滲氮型沉淀硬化不銹鋼
6、有手動、齒輪（傘形齒輪和正齒輪）傳動、電動

二、Z961Y-P₅₄100V、Z961Y-P₅₄140V、Z961Y-P₅₄170V 型高溫高壓電動電站閘閥主要性能參數

型號	工作壓力/MPa	適用溫度/℃	適用介質
Z961Y-P₅₄100V	10	≤540	水、蒸汽等
		≤570
Z961Y-P₅₄140V	14	≤540
		≤570
Z961Y-P₅₄170V	17	≤540
		≤570

三、Z961Y-P₅₄100V、Z961Y-P₅₄140V、Z961Y-P₅₄170V 型高溫高壓電動電站閘閥零部件材料

型號	材料
	閥體、閥蓋	閘板	閥座	閥桿
Z961Y-P₅₄100V	鉻鉬釩鋼	鉻鉬釩鋼堆焊鈷鉻鎢	鉻鉬釩鋼堆焊鈷鉻鎢	滲氟鋼
Z961Y-P₅₄140V
Z961Y-P₅₄170V

四、Z961Y-P₅₄100V 型高溫高壓電動電站閘閥主要外形及結構尺寸

DN	L	d	H	L₁	D₀	轉矩/N·m	重量/kg
125	600	100	1036	-	-	970	308
150	700	155	1392	1052	305	1800	500
175	759	175	1485	1052	305	2700	664
225	850	200	1650	1052	305	2700	867
250	900	222	1795	1154	458	1800	1203
300	1254	294	2080	1154	458	2000	2125

五、Z961Y-P₅₄140V 型高溫高壓電動電站閘閥主要外形及結構尺寸

DN	L	d	H	L₁	D₀	轉矩/N·m	重量/kg
100	458	105	870	911	305	970	257
125	600	132	1115	911	305	970	350
150	700	183	1390	1052	305	1200	500
175	750	175	1485	1052	458	1800	664
225	850	217	1650	1052	458	2700	960
250	900	261	1795	1154	458	4000	1203
300	1300	305	1700	1378	610	4000	2180
350	1550	338	715	2536	610	5800	5591

六、Z961Y-P₅₄170V 型高溫高壓電動電站閘閥主要外形及結構尺寸

DN	L	d	H	L₁	D₀	轉矩/N·m	重量/kg
100	550	105	140	911	305	970	257
125	600	124	1115	1052	305	1200	350
150	700	150	1390	1052	305	2000	520
175	750	175	1485	1052	458	2000	680
225	850	217	1650	1052	458	2700	990
300	1397	265	2265	1378	610	4000	2632
350	1550	368	2536	1378	610	5800	2600

訂貨須知：
一、①Z961Y國標電站閘閥產品名稱與型號②Z961Y國標電站閘閥口徑③Z961Y國標電站閘閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的Z961Y國標電站閘閥型號，請按Z961Y國標電站閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
感謝您訪問我們的網站【http://tbhrg.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
