電站閥
J961H/Y電動焊接截止閥
    • 產品型號:
    • J961H/Y
    • 產品口徑:
    • 10-100mm
    • 產品壓力:
    • 10.0-32.0Mpa
    • 產品材質:
    • WCB 不銹鋼
產品說明
  • 一、產品[J961H電動焊接截止閥]詳細資料：
    產品引用標準：設計與制造：GB12235
    結構長度：GB12221
    壓力溫度等級：GB9131 JB/T74 HG20604
    連接法蘭：JB/T79 GB9113 HG20593-20635
    試驗與檢驗：GB13927 JB/T9092
    產品用途：
    電動焊接截止閥適用于公稱壓力PN1.6～16.0Mpa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管道上，切斷或接通介質。適用介質為：水、油品、蒸汽、酸性介質等。操作方式有：手動、齒輪傳動、電動、氣動等。
    產品結構特點：
    1、產品按國家標準GB12235，結構合理,密封可靠，性能優良、造形美觀。
    2.閥瓣、閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、3.閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
    4.可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
    5.閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，明精電動焊接截止閥能適用于各種壓力、溫度及介質工況。
    6.倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，倒密封可靠，填料更換和維修可在不停機情況下進行，方便快捷不影響系統運行。
    二、產品執行標準
    產品規范
    設計規范
    結構長度
    連接法蘭
    試驗與檢驗
    壓力 -溫度
    產品標識
    供貨規范
    JB/T3595/E101
    E101
    78DG
    E101
    JB/T3595
    GB/T12220
    E101

    三、產品性能規范

    產品規范
    公稱壓力
    試驗壓力
    工作壓力
    工作溫度 (℃)
    適用介質
    殼體強度
    密封
    P55
    P55
    P57
    J961H/Y-100
    10
    15
    11
    /
    /
    /
    ≤450
    水、蒸汽、油品
    J961H/Y-200
    20
    30
    22
    /
    /
    /
    J961H/Y-250
    25
    38
    28
    /
    /
    /
    J961H/Y-320
    32
    48
    36
    /
    /
    /
    J961Y-P54/100V
    /
    30
    22
    10
    /
    /
    ≤540
    蒸汽
    J961Y-P54/140V
    /
    38
    28
    14
    /
    /
    J961Y-P54/170V
    /
    48
    36
    17
    /
    /
    J961Y-P55/100V
    /
    38
    28
    /
    10
    /
    ≤555
    J961Y-P55/140V
    /
    48
    36
    /
    14
    /
    J961Y-P55/170V
    /
    53
    39
    /
    17
    /
    J961Y-P57/100V
    /
    48
    36
    /
    /
    10
    ≤570
    J961Y-P57/140V
    /
    55
    40
    /
    /
    14
    J961Y-P57/170V
    /
    65
    44
    /
    /
    17

    四、主要零件的材料說明：

    閥 體
    WCB
    ZG1Cr18Ni12Mo2Ti
    ZGCr5Mo
    ZG1Cr18Ni9Ti
    閥 蓋
    WCB
    ZG1Cr18Ni12Mo2Ti
    ZGCr5Mo
    ZG1Cr18Ni9Ti
    支 架
    WCB
    ZG1Cr18Ni12Mo2Ti
    ZGCr5Mo
    ZG1Cr18Ni9Ti
    閥 瓣
    2Cr13
    316
    Cr5Mo
    304
    閥 桿
    2Cr13
    316
    25Cr2MoV
    304
    閥 座
    25
    316
    304
    304
    密封環
    304、增強柔性石墨
    填 料
    增強柔性石墨
    閥桿螺母
    ZCuA110Fe3

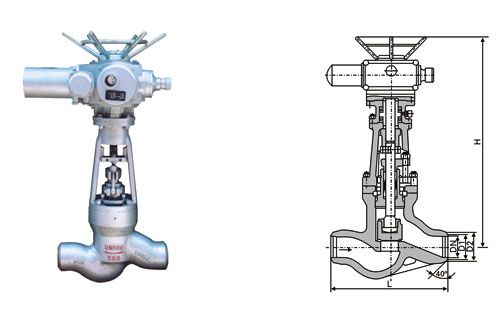

    五、高溫高壓電站截止閥主要外形和連接尺寸
    公稱通徑DN
    主要外形尺寸和連接尺寸
    重量
    L
    D1
    D2
    D3
    α
    H
    Do
    J61Y-100、200、250、320、J61Y-P54/100V、P54/140V、P54/170V
    10
    120
    12
    25
    /
    37.5
    185
    140
    2.8
    15
    150
    17
    36
    /
    37.5
    247
    200
    7.5
    20
    135 170
    22
    42
    /
    37.5
    248
    200
    9
    25
    135 170
    26
    42
    /
    37.5
    248
    240
    9.5
    32
    170 180
    31
    44
    /
    37.5
    248.5
    280
    15
    40
    230
    38
    60
    /
    37.5
    440
    280
    23
    50(1)
    250
    50
    82
    /
    32
    450
    320
    60
    50(2)
    320 350
    50
    82
    /
    32
    450
    320
    64
    65
    370 260
    69
    100
    110
    32
    669
    400
    74
    80
    400 430 470
    84
    108
    130
    32
    669
    450
    112.5
    100
    455 560
    107
    144
    165
    32
    755
    500
    178.5

    訂貨須知：
    一、①電動焊接截止閥產品名稱與型號②電動焊接截止閥口徑③電動焊接截止閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的電動焊接截止閥型號，請按電動焊接截止閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
    感謝您訪問我們的網站【http://tbhrg.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
