一、產品[Z61Y高溫高壓電站閘閥]詳細資料：

產品介紹：電站閥門主要有電站高溫高壓電站閘閥、電站截止閥等特殊閥門，主要技術參數為：PN1.6~32MPa; DIN10~600mm; 使用溫度為-29~695℃；主體材料為碳鋼、鉻鉬鋼、鉻鉬釩鋼、奧氏體不銹鋼等；適用介質為水、蒸汽、油品等。電站閥門產品被廣泛應用于火力發電廠的各種工況的管路上。操作方式：手動、電 動、氣動、齒輪傳動等。永嘉閥門供應網始終堅持“科技先行、品質領先、技術創新”戰略，生產的電站閥門產品結構緊湊新穎、選材考究合理、工藝成熟先進，是電站閥門用戶值得信賴的產品。

電站閥主要壓力等級：
公稱壓力 200、250、320
工作壓力P55 100V、P55 140V、P55 170V

應用范圍：
電站閘閥主要是作為水、蒸汽管路上的啟閉裝置，用于切斷或接通管路中的介質。使用時應全開或是全閉，不能作調節閥使用。電站閘閥工作原理：按順時針轉動手輪或閥桿螺母，閥桿帶動閘板下行，使密封面吻合，切通道，即為關閉；反之則為開啟。

結構特點：
設計、制造、檢驗、標記、供貨等均符合相關國內GB、JB、DL等有關標準。
材質符合ASME、JIS、GB、JB、DL等國內外相關標準。
所有閥門的密封副均采用不同硬度的Stellite硬質合金堆焊而成，密封副配對合理，密封性能好：耐高溫、硬 度高、抗擦傷、耐沖蝕、壽命長。
上密封面采用奧氏體不銹鋼或Stellite硬質合金堆焊而成，密封可靠、耐腐蝕，更換填料可在不停機的情況下進行，不影響系統運行。
體蓋采用壓力自緊式密封結構，壓力越高，密封性能越好。
閘閥采用雙閘板或彈性閘板結構，密封可靠，動作靈活，維修方便。
閥桿螺母與支架連接部分安裝了推力球軸承，轉動力矩小、啟閉靈活、省力省電。
電動裝置擇優選用名牌產品，具有體積小、重量輕、功能全、性能可靠的優點，還可與程控電腦配套使用，進行遠距離操作。

1.采用壓力自緊式密封，閥體支管兩端為焊接連接。
2.閥坐、閥瓣密封面采用鈷基硬質合金等離子噴焊而成，耐磨、抗擦傷性能好。
3.閥桿經抗腐蝕性氮化處理，有良好的抗腐蝕性和抗擦傷性。

標準規范：
設計制造標準：JB/T 3595、GB/T12234、ASME B16.34
結構長度標準：JB/T 3595、GB/T 12221-2005
接口連接尺寸：JB/T 3595、GB/T 12224
壓力溫度等級：JB/T3595、GB/T 12224-2005
試驗檢驗標準：JB/T3595、MSS SP61、GB/T 13927-2008

二、產品性能參數

Z61Y-250、Z61Y-320 型高壓電站閘閥主要性能參數
型號	PN	工作壓力/MPa	適用溫度/℃	適用介質	閥體
Z61Y-250	250	25	≤425	水、蒸汽	WCB
Z61Y-320	320	32

三、產品零部件材料

Z61Y-250、Z61Y-320 型高壓電站閘閥零部件材料
型號	材料
	閥體	閘板	閥蓋	閥桿	填料
Z61Y-250	WCB	WC6	25	38CrMoA1A	增強柔性石墨
Z61Y-320	WCB	WC6	12Cr1MoVA	20Cr1MoVA、25Cr2MoVA	增強柔性石墨

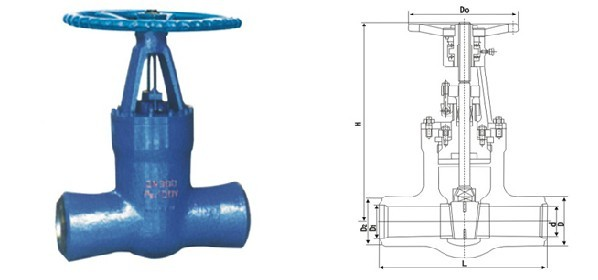

四、Z61Y-250、Z61Y-320 型高壓電站閘閥主要外形及結構尺寸
