H61Y高壓電站止回閥

- 產品型號:
- H61Y
- 產品口徑:
- 10-100mm
- 產品壓力:
- 10.0-32.0Mpa
- 產品材質:
- WCB 不銹鋼
聯系我們

產品說明

一、產品[H61Y高壓電站止回閥]詳細資料：

高壓電站止回閥型號：H61Y
口徑：DN15～600mm
壓力：PN25.0～32.0MPa
溫度：≤540℃
材料：增強柔性石墨、硬質合金
設計標準：E101、JB/T3595-93

產品慨述及用途：

高壓電站止回閥支管兩端為焊結結構，焊結坡口可按標準或用戶要求制作，適用于火電廠、石油化工、冶等高溫高壓的水、蒸氣、油品、過熱蒸汽的管道上作防止介質回流的裝置。一種是遵循ANSIB16.34和JIS E101標準的引進型；另一種是Jb3595標準的國標型。其遵循的溫度、壓力等級是一致的，在一些管道中存在著某種互換關系。中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料：一種是低碳鋼，另一種是柔性石墨夾316絲（網）。密封面堆焊鉆基硬質合金。其加工后的純金屬層≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。焊接連接的止回閥適用于公稱壓力PN20.0～32.0Mpa，工作溫度≤540℃(其中P(57)170V工作溫度為570℃)的石油、化工、水力、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。

產品結構特點：

1.產品設計制造按E101和JB/T3595-93標準的規定，結構合理，性能優良，造型。
2.閥門中腔采用壓力自緊式密封結構，介質壓力越高,密封性能越好。
3.支管兩端為對焊連接，適應不同的接管要求。閥瓣整體淬火，并能在閥體上下移動，介質倒流時，借介質壓力和彈簧自動閥瓣關閉。4.閥體、閥蓋均為模鍛件。閥瓣、閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。
5.高溫耐壓部件采用優質耐熱合金鋼制造,安全可靠,性能穩定,使用壽命長。止回閥應安裝在水平管道上介質流向從下往上流（正流）。

產品執行標準:

1．設計制造與驗收按火力發電閥門標準ANSIB16.34　API6D　GB12236 E101和JB/T3595、DL/T531標準規定。

2、結構長度按E101、JB/T2766、GB/T15188.1 ANSIB16.10　GB12221標準規定或按用戶要求。

3、壓力-溫度等級按E101、JB/T3595 API598　GB9131 標準規定。

4、焊接坡口尺寸按GB12224、JB/T3595、ASME B16.25 ANSIB16.25標準規定或按用戶配管尺寸要求

二、H61Y-200 H61Y-250 H61Y-320高壓電站止回閥性能規范:

公稱壓力PN（MPa）	試驗壓力Ps（MPa）		工作壓力			工作溫度（度）	適用介質
公稱壓力PN（MPa）	強度	密封（液）	P54	P55	P57	工作溫度（度）	適用介質
10.0	15.0	11.0				≤425	水、蒸氣、油品
16.0	24.0	17.6
20.0	30.0	22.0
25.0	37.5	27.5
32.0	48.0	36.0
P5410	30.0	22.0	10			≤540	蒸汽
P5414	37.5	27.5	14
P5417	48.0	36.0	17
P5510	37.5	27.5		10		≤550
P5514	48.0	36.0		14
P5517	53.0	39.0		17
P5710	48.0	36.0			10	≤570
P5714	55.0	40.0			14
P5717	60.0	44.0			17

三、H61Y-200 H61Y-250 H61Y-320高壓電站止回閥主要零件材料:

型號	零件名稱
型號	閥體	閥瓣	彈簧	閥桿	填料	壓板	閥蓋	鎖緊螺母
H61Y-250 H61Y-320	碳鋼	碳鋼	彈簧鋼	不銹鋼	柔性石墨	碳鋼	碳鋼	優質碳素鋼
H61Y-P₅₄100V H61Y-P₅₇170V	鉻鑰釩鋼	鉻鑰釩鋼	彈簧鋼	鉻鑰釩鋼	柔性石墨	鉻鑰釩鋼	鉻鑰釩鋼	鉻鑰鋼

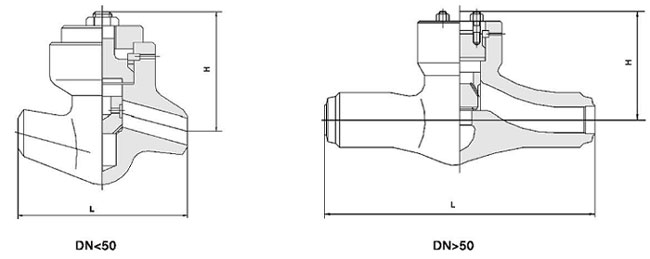

四、H61Y-250 H61Y-320高壓電站止回閥安裝尺寸及重量：

GB 25.0MPa
DN	10	15	20	25	32	40	50	65	80	100
L	120	170	170	170	200	230	350	326	470	560
H	155	200	210	210	245	270	300	410	370	420
Wt	2.5	8.5	9	10	14	21	28	-	-	-
GB 32.0MPa
DN	10	15	20	25	32	40	50	65	80	100
L	120	170	170	170	200	230	350	326	470	560
H	155	200	210	210	245	270	300	410	370	420
Wt	2.5	8.5	9	10	14	21	28	-	-	-
P54140V
DN	10	15	20	25	32	40	50	65	80	100
L	120	170	170	170	200	230	350	326	470	560
H	155	200	210	210	245	270	300	410	370	420
Wt	2.5	8.5	9	10	14	21	28	-	-	-
P54170V
DN	10	15	20	25	32	40	50	65	80	100
L	120	170	170	170	200	230	350	326	470	560
H	155	200	210	210	245	270	300	410	370	420
Wt	2.5	8.5	9	10	14	21	28	-	-	-
P57170V
DN	10	15	20	25	32	40	50	65	80	100
L	120	170	170	170	200	230	350	326	470	560
H	155	200	210	210	245	270	300	410	370	420
Wt	2.5	8.5	9	10	14	21	28	-	-	-

訂貨須知：

一、①H61Y-200 H61Y-250 H61Y-320高壓電站止回閥產品名稱與型號②-200 H61Y-250 H61Y-320高壓電站止回閥口徑③是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定凱斯特閥門H61Y-250 H61Y-320高壓電站止回閥型號，請按-200 H61Y-250 H61Y-320高壓電站止回閥型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。

感謝您訪問我們的網站【http://tbhrg.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
