美標截止閥
J41W不銹鋼美標截止閥
    • 產品型號:
    • J41W
    • 產品口徑:
    • 1/2-8"
    • 產品壓力:
    • 150-1500LB
    • 產品材質:
    • 硅錳鋼，不銹鋼，球鐵，鑄鋼，鑄鐵
產品說明
  • 一、產品[J41W不銹鋼美標截止閥]詳細資料：
    產品名稱: 美標截止閥 不銹鋼美標截止閥
    產品型號:J41W
    詳細介紹：J41W系列不銹鋼美標法蘭截止閥的閥桿軸線與閥座密封面垂直。閥桿開啟或關閉行程相對較短，J41W截止閥具有非?？煽康那袛鄤幼鳎沟眠@種閥門非常適合作為介質的切斷或調節及節流使用。
    J41W系列不銹鋼材質截止閥一旦處于開啟狀態，它的閥座和閥瓣密封面之間就不再有接觸，因而它的密封面機械磨損較小，由于大部分截止閥的閥座和閥瓣比較容易修理或更換密封元件時無需把整個閥門從管線上拆下來，這對于閥門和管線焊接成一體的場合是很適用的。介質通過此類閥門時的流動方向發生了變化，因此截止閥的流動阻力較高于其它閥門。
    J41W不銹鋼美標截止閥的持點：
    1、不銹鋼截止閥結構比閘閥簡單，制造與維修都較方便。
    2、密封面不易磨損及擦傷，密封性好，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。
    3、啟閉時，閥瓣行程小，因而截止閥高度比閘閥小，但結構長度比閘閥長。
    4、啟閉力矩大、啟閉較費力，啟閉時間校長。
    5、流體阻力大，因閥體內介質通道較曲折，流體阻力大，動力消耗大。
    6、介質流動方向：公稱壓力PN≤16MPa時，一般采用順流，介質從閥瓣下方向上流；公稱壓力PN≥20MPa時，一般采用逆流，介質從閥瓣上方向下流．以增加密封件能。使用時，截止閥介質只能單方向流動，不能改變流動方向。
    7、J41W美標截止閥全開時閥瓣經常受沖蝕。
    J41W不銹鋼系列美標截止閥可選用的材料如下：
    301—延展性好，用于成型產品。也可通過機械加工使其迅速硬化。焊接性好?？鼓バ院推趶姸葍?yōu)于304不銹鋼。
    304— 即18/8不銹鋼。GB牌號為0Cr18Ni9。304材質不銹鋼截止閥在濃度≤65%的沸騰溫度以下的硝酸中，具有很強的抗腐蝕性。對堿溶液及大部分有機酸和無機酸亦具有良好的耐腐蝕能力。在空氣中或化學腐蝕介質中能夠抵抗腐蝕的一種高合金鋼。
    316—繼304之後，第二個得到最廣泛應用的鋼種，主要用于食品工業、制藥行業和外科手術器材，添加鉬元素使其獲得一種抗腐蝕的特殊結構。由于較之304其具有更好的抗氯化物腐蝕能力因而也作“船用鋼”來使用。SS316則通常用于核燃料回收裝置。18/10級不銹鋼通常也符合這個應用級別。
    321—除了因為添加了鈦元素降低了材料焊縫銹蝕的風險之外其他性能類似304。
    二、不銹鋼美標截止閥試驗壓力Test pressure
    類別 Type
    Mpa
    PSI
    強度試驗 Shell test
    3.0
    450
    高壓密封試驗（水）
    Sealing test（WATER）
    2.2
    314
    低壓密封試驗
    Sealing test（AIR）
    5-7巴Bar
    三、不銹鋼美標截止閥主要性能規范Chief property and specification
    材質名稱
    Name of material
    適用溫度
    Working temeorature
    適用介質
    Avialable media
    CF8
    ≤200℃

    OCr18Ni9

    CF8N
    NITRIC ACID
    OCr18NiMo2ti
    硝酸類
    CF3
    NITRIC ACID
    OOCr18Ni10
    硝酸類
    CF3M
    NITRIC ACID
    OOCr17Ni14Mo2
    硝酸類

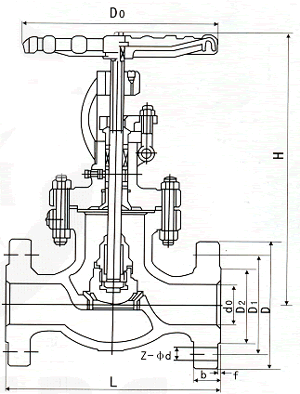

    四、150Lb連接尺寸和外形尺寸150Lb External and connecting dimensions （mm）
    公稱通徑NPS
    Norminal diameter
    單位
    Unit
    L
    D
    C
    G
    T
    n-Ф
    W
    H
    in
    mm
    1/2〞
    15
    mm
    108
    89
    60.5
    35
    12
    4-15
    125
    169
    in
    4.25
    3.5
    2.38
    1.38
    0.47
    4-0.59
    4.92
    6.65
    3/4〞
    20
    mm
    117
    98
    70
    43
    12
    4-15
    125
    180
    in
    4.61
    3.86
    2.76
    1.69
    0.47
    4-0.59
    4.92
    7.08
    1〞
    25
    mm
    127
    108
    79.5
    51
    12
    4-15
    125
    190
    in
    5
    4.25
    3.13
    2
    0.47
    4-0.59
    4.92
    7.48
    11/2〞
    40
    mm
    165
    127
    98.5
    73
    14.3
    4-16
    180
    347
    in
    6.5
    5
    3.88
    2.88
    0.56
    4-0.62
    7.09
    13.66
    2〞
    50
    mm
    178
    152
    120.5
    92
    15.9
    4-19
    180
    365
    in
    7
    6
    4.75
    3.62
    0.625
    4-0.75
    7.09
    14
    21/2〞
    65
    mm
    190
    178
    139.5
    105
    17.5
    4-19
    240
    381
    in
    7.5
    7
    5.50
    4.12
    0.69
    4-0.75
    9.45
    15.00
    3〞
    80
    mm
    203
    190
    152.4
    127
    19.1
    4-19
    280
    413
    in
    8
    7.5
    6
    5
    0.75
    4-0.75
    11.02
    16.25
    4〞
    100
    mm
    229
    229
    190.5
    157
    23.9
    8-19
    280
    500
    in
    9
    9
    7.5
    6.19
    0.94
    8-0.75
    11.02
    19.68
    6〞
    150
    mm
    394
    279
    241.5
    216
    26
    8-22
    360
    656
    in
    15.5
    11.00
    9.50
    8.5
    1.02
    8-0.88
    14.14
    22.25
    8〞
    200
    mm
    457
    343
    298.5
    270
    29
    8-22
    450
    660
    in
    18.00
    13.50
    11.75
    10.62
    1.12
    8-0.88
    17.75
    26.00
    五、不銹鋼美標截止閥試驗壓力300LB  Test pressure 300LB
    類別Type
    Mpa
    PSI
    強度試驗Shell test
    7.7
    1125
    高壓密封試驗（水）
    Sealing test（WATER）
    5.8
    815
    低壓密封試驗
    Sealing test（AIR）
    5-7巴 Bar
    六、不銹鋼美標截止閥試驗壓力 600LB  Test pressure  600LB
    類別Type
    Mpa
    PSI
    強度試驗Shell test
    15.4
    2225
    高壓密封試驗（水）
    Sealing test（WATER）
    5.8
    1628
    低壓密封試驗
    Sealing test（AIR）
    5-7巴Bar
    七、300Lb連接尺寸和外形尺寸300Lb External and connecting dimensions （mm）
    公稱通徑NPS
    Norminal diameter
    單位
    Unit
    L
    D
    T
    G
    C
    n-Ф
    W
    H
    in
    mm
    1/2〞
    15
    mm-
    152
    95
    15
    35
    66.5
    4-15
    125
    190
    in
    5.98
    3.74
    0.59
    1.38
    2.62
    4-0.59
    4.92
    7.48
    3/4〞
    20
    mm
    178
    117
    16
    43
    82.5
    4-19
    125
    212
    in
    7
    4.61
    0.62
    1.69
    3.25
    4-0.75
    4.92
    8.35
    1〞
    25
    mm
    203
    124
    18
    51
    89
    4-19
    160
    231
    in
    8
    4.9
    0.71
    2
    3.5
    4-0.75
    6.2
    9.1
    11/2〞
    40
    mm
    229
    156
    20.7
    73
    114.5
    4-22
    200
    391
    in
    9
    6.12
    0.81
    2.88
    4.51
    4-0.88
    7.87
    12.43
    2〞
    50
    mm
    267
    165
    22.3
    92
    127
    8-19
    200
    406
    in
    10.5
    6.5
    0.88
    3.62
    5
    8-0.75
    7.87
    16.00
    21/2〞
    65
    mm
    292
    190
    25.4
    105
    149
    8-22
    240
    457
    in
    11.50
    7.5
    1
    4.12
    5.87
    8-0.88
    9.45
    18.00
    3〞
    80
    mm
    318
    210
    28.5
    127
    168.5
    8-22
    280
    470
    in
    12.50
    8.25
    1012
    5
    6.62
    8-0.88
    11.02
    18.50
    4〞
    100
    mm
    356
    254
    31.8
    157
    200
    8-22
    320
    590
    in
    14.00
    10
    1.25
    6.19
    7.88
    8-0.88
    12.60
    22.30
    6〞
    150
    mm
    444
    318
    36.6
    216
    270
    12-22
    500
    711
    in
    17.50
    12.5
    1.44
    8.5
    10.62
    12-0.88
    19.68
    28.00
    8〞
    200
    mm
    559
    381
    41.3
    270
    330
    12-25
    500
    750
    in
    22.00
    15
    1.62
    10.62
    13.00
    12-1
    19.68
    29.50
    八、600Lb連接尺寸和外形尺寸600Lb External and connecting dimensions （mm）
    公稱通徑NPS
    Norminal diameter
    單位
    Unit
    L
    D
    T
    G
    C
    n-Ф
    W
    H
    in
    mm
    1/2〞
    15
    mm-
    152
    95
    15
    35
    66.5
    4-15
    160
    285
    in
    5.98
    3.74
    0.59
    1.38
    2.62
    4-0.59
    0.62
    11.22
    3/4〞
    20
    mm
    178
    117.5
    16
    43
    82.5
    4-19
    160
    285
    in
    7
    4.16
    0.62
    1.69
    3.25
    4-0.75
    0.62
    11.22
    1〞
    25
    mm
    203
    124
    18
    51
    89
    4-19
    160
    313
    in
    8
    4.9
    0.71
    2
    3.5
    4-0.75
    0.62
    12.32
    11/2〞
    40
    mm
    229
    156
    23
    73
    114.5
    4-22
    240
    365
    in
    9
    6.12
    0.91
    2.88
    4.51
    4-0.88
    9.45
    14.17
    2〞
    50
    mm
    267
    165
    25
    92
    127
    8-19
    240
    444
    in
    10.5
    6.5
    1.00
    3.62
    5
    8-0.75
    9.45
    17.50
    21/2〞
    65
    mm
    292
    190
    29
    105
    149
    8-22
    240
    483
    in
    11.50
    7.5
    1.12
    4.12
    5.87
    8-0.88
    9.45
    19
    3〞
    80
    mm
    318
    210
    32
    127
    168.5
    8-22
    280
    533
    in
    12.50
    8.25
    12.5
    5
    6.62
    8-0.88
    11.20
    21
    4〞
    100
    mm
    356
    273
    38.0
    157
    216
    8-25
    360
    622
    in
    14.00
    10.75
    1.5
    6.19
    8.5
    8-1.00
    14.17
    24.50
    6〞
    150
    mm
    444
    356
    47.7
    216
    292
    12-29
    500
    800
    in
    17.50
    14
    1.88
    8.5
    11.5
    12-1.14
    19.68
    31.50
    8〞
    200
    mm
    559
    419
    55.6
    270
    349
    12-32
    55.
    927
    in
    22.00
    16.50
    2.19
    10.62
    13.75
    12-1.25
    21.65
    36.50
    不銹鋼截止閥，美標截止閥，不銹鋼切斷閥，J41W-150Lb，J41W-300Lb
    訂貨須知：
    一、①美標截止閥產品名稱與型號②美標截止閥口徑③是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定凱斯特閥門美標截止閥型號，請按美標截止閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
