Q347H/Y API長輸管線美標球閥

- 產品型號:
- Q347H/Y
- 產品口徑:
- 2-40"
- 產品壓力:
- 150-900LB
- 產品材質:
- WCB 不銹鋼
聯系我們

產品說明

一、產品[Q347H/Y API長輸管線美標球閥]詳細資料：

產品名稱:長輸管線球閥、美標固定球閥、鍛鋼球閥、三片式美標固定球閥

產品型號型號：Q47N/F/H/Y-150LB/2500LB Q347N/F/PEEK Q6/947N/F/PEEK等

通徑：2″--40″

壓力：150--900LB

溫度：≤ 425 ℃

材質：碳鋼，不銹鋼等

詳細介紹：Q347H/Y長輸管線球閥是根據用戶的需求，為滿足在硫化環境下的抗硫化應力裂化的要求，我們從設計、選材、制造、試驗、表面處理及涂漆都嚴格按美國腐蝕工程師協會NACE的有關標準要求進行。長輸管線美標球閥不僅選材廣泛且內件材料均采用表面鍍鎳或是316材質。

產品特點：長輸管線美標球閥是根據用戶的需求，為滿足在硫化環境下的抗硫化應力裂化的要求，我們從設計、選材、制造、試驗、表面處理及涂漆都嚴格按美國腐蝕工程師協會NACE的有關標準要求進行。

長輸管線美標球閥不僅選材廣泛且內件材料均采用表面鍍鎳或是316材質、密封圈采用特制的聚合物材料。使閥門不僅防腐蝕，抗硫化能力強，防火、防靜電、密封性能好，適用壓力與溫度范圍廣，全通徑與縮徑齊備，并可配多種驅動裝置，是化工、石油煉制，天然氣開采與輸送系統理想的用閥選擇。

產品結構及用途：三分體式連接長輸管線美標球閥，系將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分，整臺閥門沿閥桿中心軸左右對稱，它在管道上主要用于切斷、分配和改變介質流動方向。它的大樞軸結構保證在高壓下準確的球體中心位置，保證了閥門良好的操作性能；標準閥座采用彈簧結構，將閥座推向球體，保證了良好的進出口雙向密封性能；利用自帶的排放閥，閥體中腔可向外排放；樞軸采用防吹出保護結構，有效地防止泄漏；低磨擦系數的軸承，使得扭矩減少到最小，便于閥門啟閉；閥桿與閥體有效的接觸，使防靜電接地裝置性能優越等。具有性能優異，可靠性高，用途廣泛，價格合理等優點。

長輸管線美標球閥適用于：化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。

二、長輸管線美標球閥主要零件材料Materials for Main Parts

名稱Part		WCB類	CF8類	CF3類	CF8M類	CF3M類
閥體左體Body&Body cap		A216-WCB	A315-CF8	A35-CF3	A351-CF8M	A351-CF3M
球體Ball	B2-B8	A105-1025	A182-F304L	A182-F304L	A132-F316	A182-F316L
球體Ball	B8以上	A216-WCB	A351-CF8M	A351-CF3	A351-CF8M	A351-CF3M
閥桿Steml		A182-F6a	A182-F304	A182-F304L	A182-F336	A182-F316L
閥座Seat		PTFE/增強PTFE/NYLIV PTFE/Reinforced PTFE/Nyion
閥座支承圈Seat Retainer		A105-1025	A182-F304	A182-F304L	A182-F316	A182-F316L
彈簧Spring			3yc-7/17-49H
O形圈O-RING		NBR	氟橡膠Viton
螺柱Stud		A193-B7	A193-B8
螺母Nut		A194-2H	A194-8

三、API長輸管線美標鍛鋼固定球閥應用規范：

API Mei Biao Zhu Gang Gu Ding Qiu Fa: Ying Yong Gui Fan

設計制造按:AP16D/ANSB16.34,GB12237-89
結構長度按:AP16D/ANSIB16.10,GB12221-89
法蘭尺寸按:ANSIB16.5,JB79-59,GB9113-88
檢查試驗按:AP16d/AP1598 ZBJ16006
使用溫度:-28～150℃(標準型)-28～350℃(高溫)低溫(請注明溫度)
Applying specification
Design and manufacturing conform to:AP16D/ANSB16.34,GB12237-89
The face fo face dimensions conform fo:AP16D/ANSIB16.10,GB12221-89
The dimensions of flangesconform:ANSIB16.5,JB79-59,GB9113-88
Inspectionand Test conform to:AP16d/AP1598 ZBJ16006
Working temperature:-28～150℃(Standard typi) -28～350℃(High temperature type)
Please advise temperature degree for low temperature of Main Part:

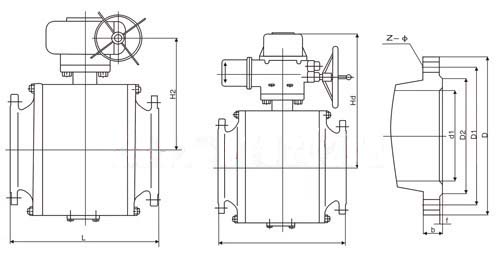

四、API長輸管線美標鍛鋼固定球閥 Class 150Lb 主要連接尺寸及重量：

API Mei Biao Zhu Gang Gu Ding Qiu Fa: Class 150Lb Zhu Yao Lian Jie Chi Cun Ji Zhong Liang

公稱通徑DN		2	2 1/2	3	4	5	6	8	10	12	14	16	18	20	24	28	32	36	40
d1		51	64	76	102	127	152	203	254	305	337	387	438	489	591	686	781	876	978
L	RF	178	191	203	229	356	394	457	533	610	686	762	864	914	1067	1245	1372	1524	1753
L	BW	216	241	283	305	381	457	521	559	635	762	838	914	991	1143	1346	1524	1727	1880
H		102	114	127	152	184	219	273	360	395	430	470	550	580	700	800	950	1100	1200
手動	H1	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100	1150	1247	1374
	E	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83	83	123	123
	F	-	-	-	-	-	-	350	350	420	420	400	400	400	410	650	650	735	735
	W	230	400	400	650	1050	150	600	600	800	800	800	800	800	800	800	800	800	00
	Wt(Kg)	12	16	22	35	58	74	205	322	460	576	864	1280	1600	3540	4500	5940	7540	9320
電動	H2	-	-	-	-	-	554	600	652	760	770	830	-	940	1020	1115	-	-	-
電動	L1	-	-	-	-	-	235	235	235	259	400	400	-	410	410	410	-	-	-
氣動	H3	274	379	389	479	552	666	736	926	159	1127	1393	1468	1538	1370	1450	-	-	-
氣動	L2	270	405	405	576	576	776	776	776	1060	1060	1360	1360	1360	2840	2840	-	-	-

五、API長輸管線美標鍛鋼固定球閥 Class 300Lb 主要連接尺寸及重量
API Mei Biao Zhu Gang Gu Ding Qiu Fa: Class 300Lb Zhu Yao Lian Jie Chi Cun Ji Zhong Liang

公稱通徑DN		2	21/2	3	4	5	6	8	10	12	14	16	18	20	24	28	32	36	40
d1		51	64	76	102	127	152	203	254	305	337	387	438	489	591	686	781	876	978
L	RF	216	241	283	305	381	403	502	568	648	762	838	914	991	1143	1346	1524	1727	1880
L	BW	216	241	283	305	381	457	521	559	635	762	838	914	991	1143	1346	1524	1727	1880
H		102	114	127	152	184	219	273	360	395	430	470	550	580	700	800	950	1100	1200
手動	H1	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100	1150	1247	1374
	E	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83	83	123	123
	F	-	-	-	-	-	-	350	350	420	420	400	400	400	410	650	650	735	735
	W	230	400	400	650	1050	1050	600	600	800	800	800	800	800	800	800	800	800	800
	Wt(Kg)	15	24	30	55	87	118	255	370	533	640	1030	1524	2100	4200	5300	7860	8684	10300
電動	H2	-	-	-	-	-	235	235	400	400	410	410	-	420	690	690	-	-	-
電動	L1	-	-	-	-	-	74	350	350	420	420	400	-	400	410	650	-	-	-
氣動	H3	340	379	452	479	646	666	814	1002	1059	1150	1205	1250	1295	1390	1470	-	-	-
氣動	L2	405	405	574	574	756	756	1060	1060	1060	1360	1360	2840	2840	3300	3300	-	-	-

六、API長輸管線美標鍛鋼固定球閥 Class 400Lb 主要連接尺寸及重量
API Mei Biao Zhu Gang Gu Ding Qiu Fa: Class 400Lb Zhu Yao Lian Jie Chi Cun Ji Zhong Liang

公稱通徑DN		2	2 1/2	3	4	6	8	10	12	14	16	20	24	28
d1		51	64	76	102	152	203	254	305	337	387	489	591	686
L	RF	292	330	356	406	495	597	673	762	826	902	1054	1232	1397
L	BW	295	333	359	410	498	600	676	765	829	905	1060	1241	1410
H		114	124	133	159	250	294	395	445	500	530	660	800	900
650手735動	H1	108	155	197	235	300	374	445	512	550	615	810	1010	1180
	E	116	116	116	116	116	171	171	257	257	257	150	83	123
	F	350	350	350	350	350	420	420	400	400	400	410	650	735
	W	600	600	600	600	600	800	800	800	800	800	800	800	800
	Wt(Kg)	23	35	49	91	192	355	640	880	1100	1540	2800	530	5700
電動	H2	-	-	-	-	554	574	931	771	867	805	979	1085	1147
電動	L1	-	-	-	-	235	235	400	400	410	410	420	690	690
電動	H3	340	-	-	576	666	895	1002	1059	1160	1250	1320	1470	1520
電動	L2	405	-	-	479	756	1060	1060	1360	1360	2840	2840	3300	3300

七、API長輸管線美標鍛鋼固定球閥 Class 600Lb 主要連接尺寸及重量
API Mei Biao Zhu Gang Gu Ding Qiu Fa: Class 600Lb Zhu Yao Lian Jie Chi Cun Ji Zhong Liang

公稱通徑DN		2	2 1/2	3	4	6	8	10	12	14	16	20	24	28
d1		51	64	76	102	152	203	254	305	337	387	489	591	686
L	RF	292	330	356	432	559	660	787	838	889	991	1194	1397	1549
L	BW	295	333	359	435	562	664	791	841	892	994	1200	1407	1562
H		114	124	133	159	250	294	395	445	500	530	660	800	900
手動	H1	108	155	197	235	300	374	445	512	550	615	810	1010	1180
	E	116	116	116	116	116	171	171	257	257	257	150	83	123
	F	350	,	350	350	350	350	420	420	400	400	400	410	650	735
	W	600	600	600	600	600	800	800	800	800	800	800	800	800
	Wt(Kg)	35	38	55	102	232	390	710	960	1700	1970	3250	5800	6700
電動	H2	-	-	-	-	569	658	694	765	825	917	998	1098	1185
電動	L1	-	-	-	-	235	259	400	410	410	420	690	690	690
電動	H3	340	-	-	479	666	895	1002	1059	1160	1250	1320	1470	1520
電動	L2	405	-	-	576	756	1060	1060	1360	1360	2840	2840	3300	3300

八、API長輸管線美標鍛鋼固定球閥 Class 900Lb 主要連接尺寸及重量
API Mei Biao Zhu Gang Gu Ding Qiu Fa: Class 900Lb Zhu Yao Lian Jie Chi Cun Ji Zhong Liang

公稱通徑DN		2	2 1/2	3	4	6	8	10	12	14	16	18	20	24
d1		51	64	76	102	152	203	254	305	327	375	426	473	572
L	RF	368	419	381	457	610	737	838	965	1029	1130	1219	1321	1549
L	BW	371	422	384	460	613	740	841	968	1038	1140	1232	1334	1568
H		217	241	259	297	360	322	420	470	510	600	700	720	810
手動	H1	126	158	191	216	270	394	502	572	675	762	866	894	965
	E	116	116	116	116	171	171	257	257	150	150	180	180	220
	F	350	350	350	350	420	420	400	400	410	410	650	650	735
	W	600	600	600	600	800	800	800	800	800	800	800	800	800
	Wt(Kg)	50	60	80	125	270	-	-	-	-	-	-	-	-

訂貨須知：

一、①長輸管線美標球閥產品名稱與型號②長輸管線美標球閥口徑③是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定凱斯特閥門長輸管線美標球閥型號，請按長輸管線美標球閥型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
