MZ948W-2電動城市煤氣快速啟閉閘閥

- 產品型號:
- MZ948W-2
- 產品口徑:
- 150-1800mm
- 產品壓力:
- 0.2-1.6Mpa
- 產品材質:
- 灰鑄鐵球墨鑄鐵
聯系我們

產品說明

一、產品[電動城市煤氣快速啟閉閘閥]的詳細資料：

產品名稱：電動城市煤氣快速啟閉閘閥

產品型號：MZ948W-2

產品概述：MZ948W-2電動城市煤氣快速啟閉閘閥，MZ系列城市煤氣快速啟閉閘閥，適合介質為：高爐煤氣、焦爐煤氣、發生爐煤氣、水煤氣、油煤氣等各種污煤氣，及液化氣、天然氣、礦井瓦斯等潔凈煤氣。主要用于煤制氣、冶金、焦化等行業的制氣和城市煤氣輸配管網上。
　　暗桿閘閥的傳動螺紋位于體內部，在啟閉過程中，閥桿只做旋轉運動，閘板在閥體內升降，因此，閥門的高度尺寸小。暗桿閘閥，通常在閥蓋上方裝設啟閉位置指示器，以適用于船舶、管溝等空間較小和粉塵含量大的環境。
主要特點：
　　1、閥門底部設有排污箱，便于清掃污垢雜質，并可順利通過管道清掃器。
　　2、閥桿采用大導程式螺紋傳動，能實現快速啟閉。
　　3、采用磨擦助力極小、能自動潤滑、且耐煤氣和各種腐蝕氣體的高性能填料，操作靈活，密封可靠。
　　4、密封性能優良，操作中能自動鏟除密封面污垢，保持嚴密的密封。
　　5、流體阻力小。閘閥閥體內部介質通道是直通的，介質流經閘閥時不改變其流動方向，因而流動阻力較小。
　　6、啟閉較省力。啟閉時閘板運動方向與介質流動方向相垂直。與截止閥相比，閘閥的啟閉較為省力。
　　7、介質流動方向一般不受限制。介質可從閘閥兩側任意方向流過，均能達到接通或截斷的目的。便于安裝，適用于介質的流動方向可能改變的管路中。

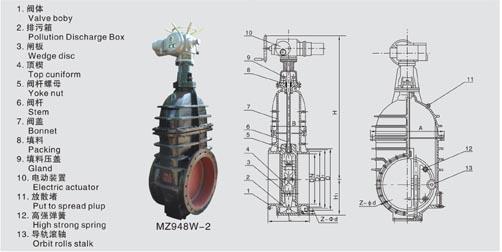

二、主要零部件材料：

零件名稱	閥替、閥蓋、閘板	閥桿	閥桿螺母	填料	墊片
材料	灰鑄鐵	碳鋼	球墨	油浸石棉盤根	橡膠石棉板

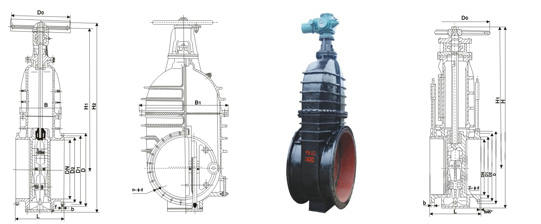

三、主要外形及連接尺寸：

DN	D		D1		D2		z--d		L	b	f	Do	H	H1	A*B	重量 Kg
DN	6巴級	10巴級	6巴級	10巴級	6巴級	10巴級	6巴級	10巴級	L	b	f	Do	H	H1	A*B	重量 Kg
150	265	285	225	240	202	212	8-17.5	8-22	350	26	3	280	770	140	330*260	132
200	320	340	280	295	258	268	8-17.5	8-22	400	28	3	320	850	160	930*280	196
250	375	395	335	350	312	320	12-17.5	12-22	450	28	3	320	930	230	470*310	301
300	440	445	395	400	365	370	12-22	12-22	500	28	4	400	1010	300	520*350	462
350	490	505	445	460	415	430	12-22	16-22	550	30	4	400	1150	340	570*380	680
400	540	565	495	515	465	482	16-22	16-26	406	32	4	640	1310	430	640*390	768
450	595	615	550	565	520	532	16-22	20-26	432	32	4	640	1400	465	690*410	898
500	645	670	600	620	570	585	20-22	20-26	457	34	4	800	1540	490	800*460	1362
600	755	780	705	725	670	685	20-22	20-30	508	36	5	800	1750	540	930*500	1706
700	860	895	810	840	775	800	24-26	24-30	610	40	5	1000	1960	590	1070*550	1846
800	975	1015	920	950	880	905	24-30	24-33	660	44	5	1000	1990	680	1190*580	2760
900	1075	1115	1020	1050	980	1005	24-30	28-33	711	46	5	1200	2170	760	1280*570	3760
1000	1175	1230	1120	1160	1080	1110	28-30	28-36	811	50	5	1200	2350	800	1390*580	4400
1200	1405	1455	1340	1380	1295	1330	32-33	32-39	960	56	5	1400	2780	840	1680*780	6787
1400	1630	1675	1560	1590	1510	1530	36-36	36-42	960	62	5	1400	3260	1000	1900*850	8540
1600	1830	1915	1760	1820	1710	1750	40-36	40-48	1160	68	5	1600	4092	1250	2360*980	12480
1800	2045	2115	1970	2020	1920	1950	44-39	44-48	1160	70	5	1600	4572	1357	2740*1108	16790

四、Z48WH-2.5 油封快速啟閉煤氣閘閥

產品說明:閘閥是最常用的截斷閥之一,主要用來接通或截斷管路中的介質; 閘閥適用的壓力,溫度及口徑范圍很大,尤其適用于中,大口徑的管道.暗桿閘閥的傳動螺紋位于閥體內部,在啟閉過程中,閥桿只做旋轉運動,閘板在閥體內升降.因此, 閥門的高度尺寸小.暗桿閘閥,通常在閥蓋上方裝設啟閉位置指示器,以適用于船舶,管溝等空間較小和粉塵含量大的環境.楔式剛性單閘板結構簡單,尺寸小,使用比較可靠,它適用于常溫,中溫的各種介質和壓力的環境.廣泛用于給排水,煤氣,電力,冶金,石油,化工,輕紡以及城建等行業,在蒸汽,水,油類介質的管路上作啟閉用.

用途:本閥廣泛適用用于石油,化工,制藥,電力等行業,在公稱壓力≤1.0Mpa的蒸汽,水,油品等介質的管路上,作啟閉用.

五、性能規范:

產品型號	MZ48W-1.5	MZ48W-2	MZ48W-2.5
公稱壓力	0.15	0.2	0.25
強度(水) Mpa	0.25	0.3	0.375
密封試驗(水) Mpa	0.165	0.22	0.275
適用溫度 ℃	-10-120	-10-120	-10-120
適用介質	焦爐爐煤氣,發生爐煤氣,水煤氣,油煤氣等.		煤氣,天然氣

六、外形尺寸和連接尺寸:

型號	公稱通徑	尺　　　　　　寸
型號	公稱通徑	L	D	D1	D2	b	z- Φ d	B	B1	Do	H1	H2
MZ48W-1.5 MZ48W-2 MZ48W-2.5	150	350	285	240	212	26	8-22	350	350	280	765	895
	200	400	340	295	268	28	8-22	372	396	400	805	962
	300	500	445	400	370	28	12-22	450	522	500	1005	1215
	350	550	505	460	430	30	16-22	380	566	400	1108	1384
	400	406	565	515	482	32	16-26	390	640	500	1251	1554
	450	432	615	565	532	32	20-26	410	690	560	1268	1605
	500	457	670	620	585	34	20-26	460	800	640	1443	1805
	600	508	780	725	685	36	20-30	499	926	720	1687	2143
	700	610	895	840	800	40	24-30	550	1066	800	1904	2420
	800	660	1015	950	905	44	24-33	580	1187	800	2032	2609
	900	711	1115	1050	1005	46	28-33	668	1275	1000	2232	2817
	1000	811	1230	1160	1110	50	28-36	676	1386	1000	2448	3058
	1200	960	1455	1380	1330	56	32-39	774	1680	1000	2778	3578

訂貨須知：
一、①電動城市煤氣快速啟閉閘閥產品名稱與型號②電動城市煤氣快速啟閉閘閥口徑③電動城市煤氣快速啟閉閘閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的電動城市煤氣快速啟閉閘閥型號，請按電動城市煤氣快速啟閉閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
