一、產品詳細介紹：
產品型號：Q347F/H/Y

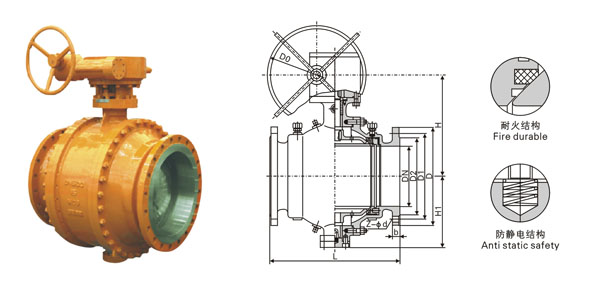

產品名稱：凱斯特牌Q347固定蝸輪球閥兩分式和三段式固定球閥又稱側裝分體式球閥，將閥體沿與閥門通道軸線相垂直的截面分為不對稱的左右兩半，它在管道上主要用于切斷、分配和改變介質流動方面。它的樞軸結構保證了了準確的球體位置。標準閥座采用彈簧結構，將閥座推向球體，保證了良好的低壓密封性能。該球閥閥前，閥后閥座都能密封，即所謂雙向密封特性，利用自帶的排放閥，閥體中腔可向外排放。樞軸采用防吹出保護結構，低摩擦系數的軸承等。凱斯特閥門公司具有性能優異，可靠性高，用途廣泛，價格合理等優點，適用于化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管。
執行標準：
|
設計與制造
|
結構長度
|
法蘭尺寸
|
壓力-溫度
|
試驗-檢驗
|
|
GB122237
|
GB12221
|
GB9113 JB79
|
GB9131
|
GB/T13927 JB/T9092
|
壓力試驗：
|
公稱壓力
|
1.6
|
2.5
|
4.0
|
|
強度試驗
|
2.4
|
3.8
|
6.0
|
|
水密封試驗
|
1.8
|
2.8
|
4.4
|
|
氣密封試驗
|
0.4-0.7
|
||
二、主要零件材料及性能：
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
CF8
|
CF3
|
ZG1Cr18Ni12Mo2Ti
|
CF8M
|
CF3M
|
|
球體 閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
304
|
304L
|
1Cr18Ni12Mo2Ti
|
316
|
316L
|
|
閥 座
|
聚四氟乙烯PTFE 加坡纖增強聚四氟乙烯PTFE+Glass 對位聚笨PPL
|
||||||
|
墊片
|
聚四氟乙烯PTFE 不銹鋼/柔性石墨齒形墊片
|
||||||
|
閥桿座
|
聚四氟乙烯PTFE 不銹鋼/柔性石墨
|
||||||
|
填料
|
聚四氟乙烯PTFE 增強柔性石墨
|
||||||
|
填料壓蓋
|
WCB
|
1Cr18Ni9Ti
|
304
|
304L
|
1Cr18Ni12Mo2Ti
|
316
|
316L
|
|
溫度
|
-29～150(聚四氟乙烯 PTFE) -29～200(加玻纖增強聚四氟乙烯 PTFE+GLASS) -29～300(對位聚笨 PPL)
|
||||||
|
介質
|
水 蒸汽 油品
|
硝酸類
|
強氧化介質
|
醋酸類
|
尿素類
|
||

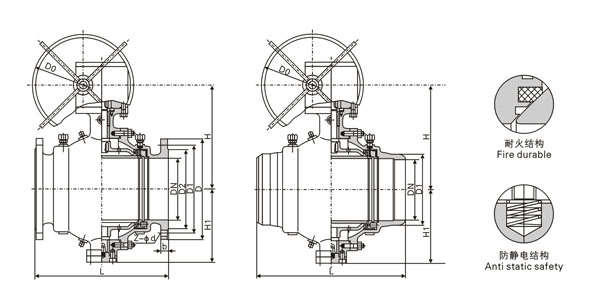

三、固定蝸輪球閥規格主要尺寸：
|
1.6MPa
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
n-φd
|
H0
|
H1
|
H2
|
|
凸面法蘭
Q347F
16C
16P
16R
|
32
|
140
|
135
|
100
|
78
|
16
|
4-18
|
30
|
85
|
160
|
|
40
|
165
|
145
|
110
|
85
|
16
|
4-18
|
32
|
95
|
230
|
|
|
50
|
178
|
160
|
125
|
100
|
16
|
4-18
|
43
|
107
|
230
|
|
|
65
|
190
|
180
|
145
|
120
|
18
|
4-18
|
70
|
142
|
400
|
|
|
80
|
203
|
195
|
160
|
135
|
20
|
8-18
|
110
|
152
|
400
|
|
|
100
|
305
|
215
|
180
|
155
|
20
|
8-18
|
150
|
178
|
500
|
|
|
125
|
356
|
245
|
210
|
185
|
22
|
8-18
|
200
|
252
|
500
|
|
|
150
|
394
|
280
|
240
|
210
|
24
|
8-23
|
230
|
278
|
600
|
|
|
200
|
457
|
335
|
295
|
265
|
26
|
12-23
|
260
|
395
|
600
|
|
|
250
|
533
|
405
|
355
|
320
|
30
|
12-25
|
283
|
480
|
800
|
|
|
300
|
610
|
460
|
410
|
375
|
30
|
12-25
|
380
|
585
|
800
|
|
|
350
|
686
|
520
|
470
|
435
|
34
|
16-25
|
425
|
625
|
800
|
|
|
400
|
762
|
580
|
525
|
485
|
36
|
16-30
|
492
|
720
|
800
|
|
|
500
|
914
|
705
|
650
|
608
|
44
|
20-34
|
555
|
840
|
830
|
|
|
600
|
1067
|
840
|
770
|
718
|
48
|
20-41
|
675
|
1050
|
830
|
|
|
700
|
1245
|
910
|
940
|
788
|
50
|
24-41
|
850
|
1150
|
830
|
四、固定蝸輪球閥規格主要尺寸：
|
2.5MPa
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
n-φd
|
H0
|
H1
|
H2
|
|
凸面法蘭
Q347F
25
25P
25R
|
32
|
180
|
135
|
100
|
78
|
18
|
4-18
|
30
|
85
|
160
|
|
40
|
190
|
145
|
110
|
85
|
18
|
4-18
|
32
|
95
|
230
|
|
|
50
|
216
|
160
|
125
|
100
|
20
|
4-18
|
43
|
107
|
230
|
|
|
65
|
241
|
180
|
145
|
120
|
22
|
8-18
|
70
|
142
|
400
|
|
|
80
|
283
|
195
|
160
|
135
|
22
|
8-18
|
110
|
152
|
400
|
|
|
100
|
305
|
230
|
190
|
160
|
24
|
8-23
|
150
|
178
|
500
|
|
|
125
|
381
|
270
|
220
|
188
|
28
|
8-25
|
200
|
252
|
500
|
|
|
150
|
403
|
300
|
250
|
218
|
30
|
8-25
|
230
|
278
|
600
|
|
|
200
|
502
|
360
|
310
|
278
|
34
|
12-25
|
260
|
395
|
600
|
|
|
250
|
568
|
425
|
370
|
332
|
36
|
12-30
|
283
|
480
|
800
|
|
|
300
|
648
|
485
|
430
|
390
|
40
|
16-30
|
380
|
585
|
800
|
|
|
350
|
762
|
550
|
490
|
448
|
44
|
16-34
|
425
|
625
|
800
|
|
|
400
|
838
|
610
|
550
|
505
|
48
|
16-34
|
492
|
720
|
800
|
|
|
500
|
991
|
730
|
660
|
610
|
52
|
20-41
|
555
|
840
|
830
|
|
|
600
|
1143
|
840
|
770
|
718
|
56
|
20-41
|
675
|
1050
|
830
|
|
|
700
|
1346
|
955
|
875
|
815
|
60
|
24-48
|
850
|
1150
|
830
|
五、固定蝸輪球閥規格主要尺寸：
|
4.0MPa
|
DN
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
n-φd
|
H0
|
H1
|
H2
|
|
凸凹法蘭
Q347F
40
40P
40R
|
32
|
180
|
135
|
100
|
78
|
66
|
18
|
4-18
|
30
|
85
|
160
|
|
40
|
190
|
145
|
110
|
85
|
76
|
18
|
4-18
|
32
|
95
|
230
|
|
|
50
|
216
|
160
|
125
|
100
|
88
|
20
|
4-18
|
43
|
107
|
230
|
|
|
65
|
241
|
180
|
145
|
120
|
110
|
22
|
8-18
|
70
|
142
|
400
|
|
|
80
|
283
|
195
|
160
|
135
|
121
|
22
|
8-18
|
110
|
152
|
400
|
|
|
100
|
305
|
230
|
190
|
160
|
150
|
24
|
8-23
|
150
|
178
|
500
|
|
|
125
|
381
|
270
|
220
|
188
|
176
|
28
|
8-25
|
200
|
252
|
500
|
|
|
150
|
403
|
300
|
250
|
218
|
204
|
30
|
8-25
|
230
|
278
|
600
|
|
|
200
|
502
|
375
|
320
|
282
|
260
|
38
|
12-30
|
260
|
395
|
600
|
|
|
250
|
568
|
445
|
385
|
345
|
313
|
42
|
12-34
|
283
|
480
|
800
|
|
|
300
|
648
|
510
|
450
|
408
|
364
|
46
|
16-34
|
380
|
585
|
800
|
|
|
350
|
762
|
570
|
510
|
465
|
422
|
52
|
16-34
|
425
|
625
|
800
|
|
|
400
|
838
|
655
|
585
|
535
|
474
|
58
|
16-41
|
492
|
720
|
800
|
|
|
500
|
991
|
755
|
670
|
612
|
576
|
62
|
20-48
|
555
|
840
|
830
|
|
|
600
|
1143
|
890
|
795
|
730
|
678
|
62
|
20-54
|
675
|
1050
|
830
|
|
|
700
|
1346
|
995
|
900
|
835
|
768
|
68
|
24-54
|
850
|
1150
|
830
|
訂貨須知：
一、①固定蝸輪球閥產品名稱與型號②固定蝸輪球閥口徑③固定蝸輪球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的固定蝸輪球閥型號，請按固定蝸輪球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
