一、產品[不銹鋼高溫球閥]的詳細資料：
產品型號：QQ41M-16P
產品名稱：不銹鋼高溫球閥 一體式法蘭不銹鋼高溫球閥,法蘭不銹鋼高溫球閥
產品特點：QQ41M整體法蘭高溫球閥是吸取國外高溫球閥結構，結合國內實際研制開發，連接尺寸符合球閥之國家標準，其特點為啟閉快，無流阻；閥內的密封圈具有高強度、高耐磨、回彈性強等優點，故密封可靠，使用壽命長，大量用于石油、化工等行業,蒸汽等管道作介質流動啟閉器；為了防止因介質流速較快而導致密封面損壞，故要求在使用中將閥門全開或全關，不允許將閥門部份開啟。QQ41M整體法蘭高溫球閥、整體式球閥（代替閘閥、截止閥、快速排污閥）是蒸汽閥門升級換代的新產品，密封座采用耐高溫、耐磨、耐腐蝕、回彈性強、潤滑性好的高強度碳結石墨，使用壽命比一般球閥提高3-5倍，使用溫度250-400℃，適用介質：水蒸汽、油品、導熱油、酸類等。是目前工程中的推廣產品。
二、性能規范：
|
型號 |
公稱壓力 |
試驗壓力（MPa） |
工作溫度℃ |
適用介質 |
||
|
強度水（MPa） |
密封水（MPa） |
氣密封（MPa） |
||||
|
PF.QQ41M-16P |
1.6 |
2.4 |
1.8 |
0.6 |
≤300 |
水、油、酸堿等 |
|
PF.QQ41F-16P |
≤150 |
|||||
|
PF.QQ41M-25P |
2.5 |
4.0 |
2.8 |
≤300 |
||
|
PF.QQ41F-25P |
≤150 |
|||||
|
PF.QJ41M-16P |
1.6 |
2.4 |
1.8 |
≤300 |
||
|
PF.QJ41F-16P |
≤150 |
|||||
三、主要零件材料：
|
零件材料 |
材料 |
- |
|
PF.QQ41M-16P |
PF.QQ41F-16P |
|
|
閥體 |
304、304L、321、316、316L |
|
|
球體 |
||
|
閥桿 |
||
|
手柄 |
可鍛鑄鐵 |
|
|
密封圈 |
復合石墨 |
聚四氟乙稀 |

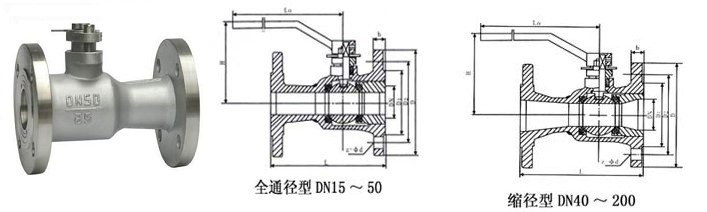

四、凱斯特不銹鋼高溫球閥參數：
|
型號 |
公稱通徑 |
尺寸 |
|||||||
|
L |
D |
D1 |
D2 |
b-d |
Z-Φd |
H |
D0 |
||
|
PF.QQ41M F-16P RQ616P |
15 |
115 |
95 |
65 |
45 |
14-2 |
4-14 |
105 |
150 |
|
20 |
130 |
105 |
75 |
55 |
16-2 |
4-14 |
110 |
150 |
|
|
25 |
140 |
115 |
85 |
65 |
16-2 |
4-14 |
120 |
160 |
|
|
32 |
165 |
135 |
100 |
78 |
16-2 |
4-18 |
145 |
160 |
|
|
40 |
180 |
145 |
110 |
85 |
16-3 |
4-18 |
155 |
250 |
|
|
50 |
200 |
160 |
125 |
100 |
18-3 |
4-18 |
175 |
300 |
|
|
65 |
220 |
180 |
145 |
120 |
18-3 |
4-18 |
195 |
300 |
|
|
80 |
250 |
195 |
160 |
135 |
20-3 |
8-18 |
225 |
320 |
|
|
100 |
280 |
215 |
180 |
155 |
20-3 |
8-18 |
255 |
320 |
|
|
125 |
320 |
245 |
210 |
185 |
20-3 |
8-18 |
285 |
400 |
|
|
150 |
360 |
280 |
240 |
210 |
24-3 |
8-23 |
295 |
400 |
|
|
200 |
400 |
335 |
295 |
265 |
30-3 |
12-23 |
330 |
450 |
|
|
PF.QQ41M F-25P RQ625P |
40 |
180 |
145 |
110 |
85 |
18-3 |
4-18 |
155 |
250 |
|
50 |
200 |
160 |
125 |
100 |
20-3 |
4-18 |
175 |
300 |
|
|
65 |
220 |
180 |
145 |
120 |
22-3 |
8-18 |
195 |
300 |
|
|
80 |
250 |
195 |
160 |
135 |
22-3 |
8-18 |
225 |
320 |
|
|
100 |
280 |
230 |
190 |
160 |
24-3 |
8-23 |
255 |
320 |
|
|
125 |
320 |
270 |
220 |
188 |
28-3 |
8-25 |
285 |
400 |
|
|
150 |
360 |
300 |
250 |
218 |
30-3 |
8-25 |
295 |
400 |
|
|
200 |
400 |
360 |
310 |
278 |
34-3 |
12-25 |
330 |
450 |
|
訂貨須知：
一、①不銹鋼高溫球閥產品名稱與型號②不銹鋼高溫球閥口徑③不銹鋼高溫球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的不銹鋼高溫球閥型號，請按不銹鋼高溫球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
