Q41PPL全通徑整體高溫球閥

- 產品型號:
- Q41PPL
- 產品口徑:
- 產品壓力:
- 產品材質:
聯系我們

產品說明

一、產品[Q41PPL全通徑整體高溫球閥]詳細資料：

Q41PPL全通徑整體高溫球閥是采用新型密封材料為閥座,經同類產品聚四氟乙烯做密封的球閥,使用壽命提高了3-5倍。具有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點，“CVKST”牌高溫球閥與截止閥、柱塞閥、排污閥，結構長度相符，擴大了球閥使用范圍，廣泛用于石油、化工、橡膠、造紙、制藥等行業，可替代截止閥、柱塞閥、快速排污閥。適用介質：水、蒸汽、導熱油等酸類，使用溫度：≤350℃

全通徑整體高溫球閥結構特點及作用原理：該型閥門中的球體、密封圈采用了特殊的加工工藝和最新密封材料，使球體表面粗糙度和圓度達到標準要求，從而提高了密封性能和使用壽命、耐高溫的能力。順時板動手柄帶動閥桿驅動球體旋轉，使介質順利通過。

二、Q41PPL全通徑整體高溫球閥性能參數:

型號	公稱壓力 (MPa)	強度試驗壓力 (MPa)	密封試驗壓 (MPa)	適用溫度 (℃)	適用介質
Q41M/F-16C	1.6	2.4	1.8	-28～+300 (M/F)	導熱油、水、蒸汽、氣體、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質
Q41M/F-16C	2.5	3.8	2.8	-28～+350 (PPL)	導熱油、水、蒸汽、氣體、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質

三、Q41PPL全通徑整體高溫球閥主要零部件材料:

序號	零部件名稱	材料
1	閥體	球墨鑄鐵、碳素鋼、鑄不銹鋼
2	密封圈	(M/F)高強度耐磨碳結石墨≤300℃ (PPL)對蒞聚苯、溫度≤350℃
3	球	不銹鋼
4	填料	聚四氟乙烯
5	填料壓蓋	QT450－10球墨鑄鐵
6	閥桿	碳素鋼、鉻不銹鋼
7	手柄	碳鋼

四、Q41PPL全通徑整體高溫球閥主要技術參數:

型號	規格	尺寸
型號	規格	L	D	D 1	D 2	z-φd	H	b
Q41M/F-16	15	130	95	65	45	4-14	85	14
	20	150	105	75	55	4-14	95	16
	25	160	115	85	65	4-14	103	16
	32	180	135	100	78	4-18	105	18
	40	200	145	110	85	4-18	120	18
	50	230	160	125	100	4-18	195	20
	65	290	180	145	120	4-18	195	20
	80	310	195	160	135	8-18	215	22
	100	350	215	180	155	8-18	253	24

五、Q41PPL全通徑整體高溫球閥性能規范：

型號	公稱壓力	試驗壓力（MPa）			工作溫度℃	適用介質
		強度水（MPa）	密封水（MPa）	氣密封（MPa）
PF.QQ41M-16P	1.6	2.4	1.8	0.6	≤300	水、油、酸堿等
PF.QQ41F-16P					≤150
PF.QQ41M-25P	2.5	4.0	2.8		≤300
PF.QQ41F-25P					≤150
PF.QJ41M-16P	1.6	2.4	1.8		≤300
PF.QJ41F-16P					≤150

六、Q41PPL全通徑整體高溫球閥主要零件材料：

零件材料	材料	-
零件材料	PF.QQ41M-16P PF.QQ41M-25P QF.QJ41M-16P	PF.QQ41F-16P PF.QQ41F-25P QF.QJ41F-16P
閥體	304、304L、321、316、316L
球體
閥桿
手柄	可鍛鑄鐵
密封圈	復合石墨	聚四氟乙稀

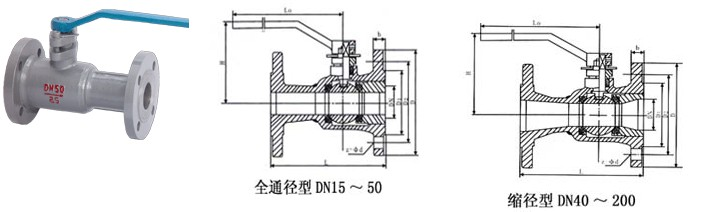

七、Q41PPL全通徑整體高溫球閥連接尺寸參數：

型號	公稱通徑	尺寸
型號	公稱通徑	L	D	D1	D2	b-d	Z-Φd	H	D0
PF.QQ41M F-16P RQ616P	15	115	95	65	45	14-2	4-14	105	150
	20	130	105	75	55	16-2	4-14	110	150
	25	140	115	85	65	16-2	4-14	120	160
	32	165	135	100	78	16-2	4-18	145	160
	40	180	145	110	85	16-3	4-18	155	250
	50	200	160	125	100	18-3	4-18	175	300
	65	220	180	145	120	18-3	4-18	195	300
	80	250	195	160	135	20-3	8-18	225	320
	100	280	215	180	155	20-3	8-18	255	320
	125	320	245	210	185	20-3	8-18	285	400
	150	360	280	240	210	24-3	8-23	295	400
	200	400	335	295	265	30-3	12-23	330	450
PF.QQ41M F-25P RQ625P	40	180	145	110	85	18-3	4-18	155	250
	50	200	160	125	100	20-3	4-18	175	300
	65	220	180	145	120	22-3	8-18	195	300
	80	250	195	160	135	22-3	8-18	225	320
	100	280	230	190	160	24-3	8-23	255	320
	125	320	270	220	188	28-3	8-25	285	400
	150	360	300	250	218	30-3	8-25	295	400
	200	400	360	310	278	34-3	12-25	330	450

訂貨須知：
一、①Q(mào)41PPL全通徑整體高溫球閥產品名稱與型號②Q41PPL全通徑整體高溫球閥口徑③Q41PPL全通徑整體高溫球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特的Q41PPL全通徑整體高溫球閥型號，請按Q41PPL全通徑整體高溫球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
