一、產品[Q11H Q41H精小型三段式球閥]的詳細資料：
產品型號：Q41H-160P

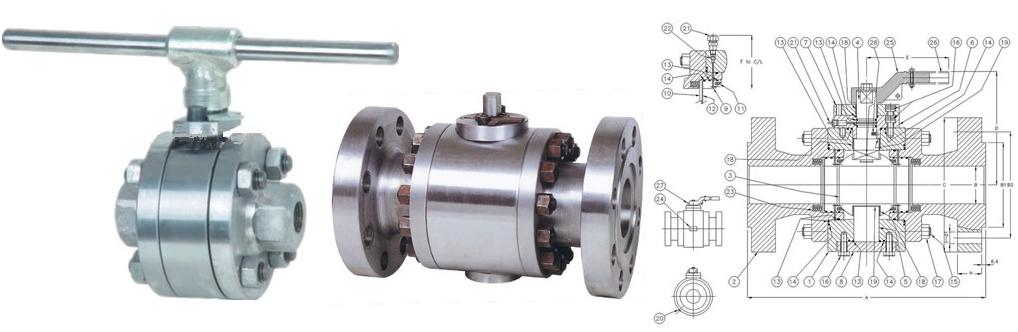

產品名稱：精小型三段式球閥
產品簡介：Q11H Q41H精小型三段式球閥閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。精小型三段式球閥屬于手動類球閥。球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門。球閥的啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。球閥主要用于截?cái)嗷蚪油ü艿篮驮O(shè)備介質，也可用于流體的調節與控制，球閥流體阻力小，結構簡單，體積小，重量輕，緊密可靠，操作維修方便，不會引起閥門密封面的侵蝕，適用范圍廣。驅動方式:手動、電動、氣動。可設置90°開關定位機構，根據需要加鎖以防止誤操作?，F(xiàn)不銹鋼精小型三段式球閥以廣泛應用于化工、石油、電力、制藥、啤酒、食品、乳品飲料、化妝品及工程配套工業管路等領域。
產品特點：應用規范 1、采用板簧預載的可動金屬閥結構，密封力設計合理，啟閉靈活，密封可靠。 2、根據用戶的需要，可設計成適用于含閥體顆粒、料將等介質的結構戒耐較高溫度的結構。 3、采用下裝式閥捍，設置倒密封結構，能確保填料處可靠密封。精小型三段式球閥,三段式球閥,精小型球閥。
二、產品性能規范：
公稱壓力PN 16 32 MPa
強度試驗壓力PT 24 48 MPa
低壓密封試驗力 0.6 MPa
高壓密封試驗力 17.6 35.2 MPa
適用介質 水、油品、蒸汽
適用溫度 -40～80℃ 應用規范 公稱壓力：16-32MPa 適用溫度：-20～232℃～350℃ 焊接類型：對焊（BW）、承插焊（SW）三段式高壓法蘭球閥,高壓法蘭球閥,三段式法蘭球閥。

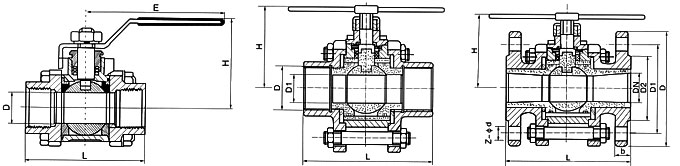

三、Q11H型主要外形尺寸和連接尺寸：
|
公稱通徑 |
尺寸 |
|||
|
L |
H |
D |
D1 |
|
|
10 |
90 |
76 |
32 |
3/8 |
|
15 |
90 |
76 |
32 |
1/2 |
|
20 |
100 |
81 |
38 |
3/4 |
|
25 |
115 |
92 |
45 |
1 |
|
32 |
130 |
114 |
55 |
11/4 |
|
40 |
150 |
125 |
65 |
11/2 |
|
50 |
170 |
144 |
75 |
2 |
注：對焊和承插式結構長度與內螺紋式長度相同
四、Q41H型主要外表尺寸和連接尺寸：
|
公稱通徑 |
尺寸 |
|||||||||||||||
|
L |
d1 |
L1 |
D |
D1 |
D2 |
b |
Z-Φd |
H |
||||||||
|
mm |
in |
全通徑FP |
縮徑RP |
全通徑FP |
縮徑RP |
全通徑FP |
縮徑RP |
QA41 |
QA341 |
QA641 |
QA941 |
|||||
|
15 |
1/2″ |
130 |
- |
15 |
- |
- |
- |
95 |
65 |
45 |
14 |
4-14 |
62 |
- |
200 |
- |
|
20 |
3/4″ |
140 |
- |
20 |
- |
- |
- |
105 |
75 |
55 |
14 |
4-14 |
68 |
- |
204 |
- |
|
25 |
1″ |
150 |
- |
25 |
- |
- |
- |
115 |
85 |
65 |
14 |
4-14 |
75 |
- |
215 |
360 |
|
32 |
11/4″ |
165 |
- |
32 |
- |
- |
- |
135 |
100 |
78 |
16 |
4-14 |
85 |
- |
240 |
390 |
|
40 |
11/2″ |
182 |
- |
40 |
- |
- |
- |
145 |
110 |
85 |
16 |
4-18 |
95 |
- |
264 |
395 |
|
50 |
2″ |
200 |
- |
50 |
- |
- |
- |
160 |
125 |
100 |
16 |
4-18 |
110 |
- |
360 |
472 |
|
65 |
21/2″ |
220 |
- |
65 |
- |
- |
- |
180 |
145 |
120 |
18 |
4-18 |
130 |
- |
379 |
530 |
|
80 |
3″ |
250 |
283 |
80 |
65 |
- |
- |
195 |
160 |
135 |
20 |
4-18 |
155 |
- |
452 |
580 |
|
100 |
4″ |
280 |
305 |
100 |
80 |
- |
- |
215 |
180 |
155 |
20 |
8-18 |
180 |
320 |
479 |
630 |
|
125 |
5″ |
320 |
381 |
125 |
100 |
- |
- |
245 |
210 |
185 |
22 |
8-18 |
250 |
380 |
646 |
710 |
|
150 |
6″ |
360 |
403 |
150 |
125 |
- |
- |
280 |
240 |
210 |
24 |
8-23 |
275 |
400 |
666 |
670 |
|
200 |
8″ |
400 |
419 |
200 |
150 |
- |
- |
335 |
295 |
265 |
26 |
12-23 |
330 |
450 |
615 |
825 |
注：其中三段式精鑄硬密封內螺紋球閥結構尺寸與軟密封三片式球閥相同。
訂貨須知：
一、①精小型三段式球閥產品名稱與型號②精小型三段式球閥口徑③精小型三段式球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的精小型三段式球閥型號，請按精小型三段式球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
