一、YJZQ高壓液壓球閥的詳細資料：
凱斯特公司生產的球閥均保證開關5萬次以上，本閥適用于液壓系統管路中作接通和切斷用，主閥采用優質鍛鋼件，表面進行發黑或鍍鉻處理。外表美觀，操作方便，密封性能可靠。
公稱壓力：31.5MPa 試驗壓力: 48MPa
適用溫度：-20℃～+80℃
實用介質：礦物油、水、乙二醇、其他混合液體
二、YJZQ高壓液壓球閥型號意義：

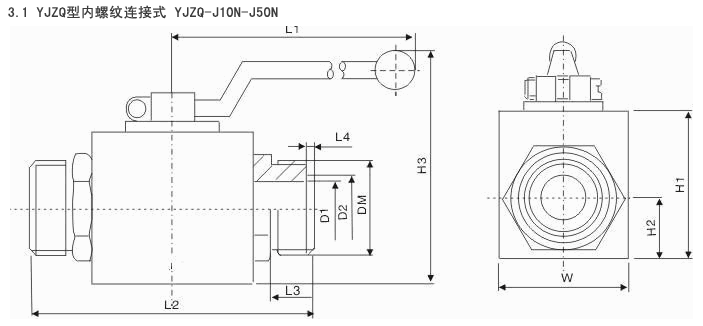

三、YJZQ高壓液壓球閥外形尺寸：
| 型號 |
M （公制） |
G （英制） |
尺寸mm | |||||||
| B | H | h | h1 | L | L2 | S | L0 | |||
| YJZQ-J10N | M18×1.5 | 3/8" | 32 | 36 | 18 | 72 | 78 | 14 | 27 | 120 |
| YJZQ-J15N | M22×1.5 | 1/2" | 35 | 40 | 19 | 87 | 86 | 16 | 30 | 120 |
| YJZQ-J20N | M27×2 | 3/4" | 48 | 55 | 25 | 96 | 108 | 18 | 41 | 160 |
| YJZQ-J25N | M23×2 | 1" | 58 | 65 | 30 | 116 | 116 | 20 | 50 | 160 |
| YJZQ-J32N | M42×2 | 11/4" | 76 | 84 | 38 | 141 | 136 | 22 | 60 | 200 |
| YJZQ-J40N | M48×2 | 11/2" | 88 | 98 | 45 | 165 | 148 | 24 | 75 | 250 |
| YJZQ-J50N | M64×2 | 2" | 98 | 110 | 52 | 180 | 180 | 26 | 85 | 300 |

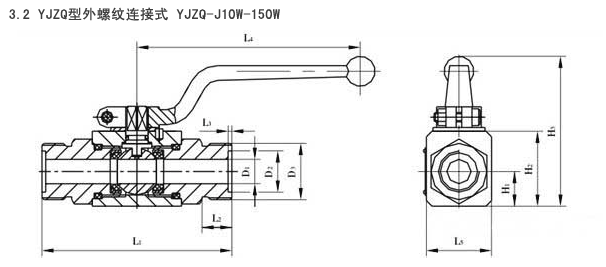

| 型號 | M | 尺寸mm | ||||||
| D | D1 | L | L1 | H | I | L0 | ||
| YJZQ-J6W | M16×1.5 | 10 | 11 | 133 | 85 | 58 | 14 | 120 |
| YJZQ-J8W | M22×1.5 | 14 | 16 | 133 | 85 | 58 | 14 | 120 |
| YJZQ-J10W | M24×1.5 | 18 | 20 | 154 | 85 | 58 | 16 | 120 |
| YJZQ-J15W | M30×1.5 | 22 | 22 | 166 | 91.5 | 68 | 18 | 120 |
| YJZQ-J20W | M36×2 | 28 | 28 | 174 | 104.5 | 72 | 18 | 160 |
| YJZQ-J25W | M42×2 | 34 | 35 | 212 | 113 | 86 | 20 | 160 |
| YJZQ-J32W | M52×2 | 42 | 40 | 230 | 130 | 103 | 22 | 200 |
| YJZQ-J40W | M64×2 | 50 | 50 | 250 | 147 | 120 | 24 | 250 |
| YJZQ-J50W | M72×2 | 64 | 60 | 294 | 170 | 128 | 26 | 300 |
| YJZQ-J65W | M85×3 | 75 | 70 | 356 | 216 | 150 | 34 | 350 |
|

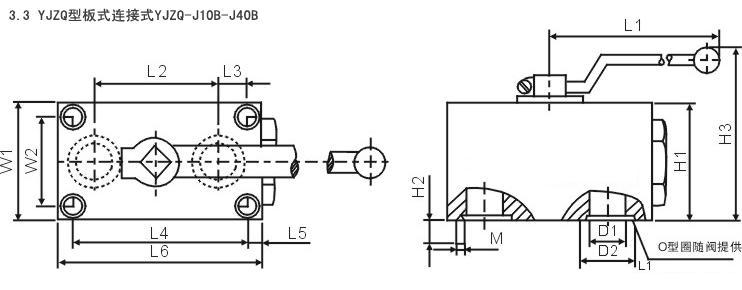

型號 |
DN |
基本尺寸 |
重量 |
|||||||||||||
|
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
H1 |
H2 |
H3 |
W1 |
W2 |
4-M |
2-D1 |
2-D2 |
|||
|
YJZQ-J10B |
10 |
130 |
45 |
11 |
56 |
10 |
78 |
42 |
10 |
75 |
54 |
38 |
6 |
10 |
16 |
6 |
|
YJZQ-J15B |
15 |
130 |
52 |
6 |
60 |
18 |
90 |
50 |
13 |
83 |
60 |
42 |
8 |
15 |
25 |
10 |
|
YJZQ-J20B |
20 |
170 |
60 |
7.5 |
70 |
17.5 |
105 |
60 |
16 |
104 |
70 |
50 |
10 |
20 |
30 |
15 |
|
YJZQ-J25B |
25 |
170 |
65 |
11 |
80 |
17 |
114 |
66 |
16 |
114 |
77 |
55 |
10 |
24 |
35 |
20 |
|
YJZQ-J32B |
32 |
210 |
90 |
19 |
120 |
16 |
152 |
80 |
19 |
125 |
100 |
75 |
12 |
30 |
40 |
24 |
|
YJZQ-J40B |
40 |
210 |
110 |
23 |
150 |
20 |
185 |
95 |
26 |
141 |
122 |
90 |
16 |
38 |
50 |
30 |
訂貨須知：
一、①YJZQ高壓液壓球閥產品名稱與型號②YJZQ高壓液壓球閥口徑③YJZQ高壓液壓球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的YJZQ高壓液壓球閥型號，請按YJZQ高壓液壓球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
