一、產品[Q41TC增韌結構陶瓷球閥]的詳細資料：

產品型號：Q41TC-16C Q341TC Q641TC  Q941TC
產品名稱：增韌結構陶瓷球閥
產品特點：

1、 O型球體與閥座采用高性能結構增韌陶瓷制造。球閥具有高耐磨、耐沖刷、耐腐蝕。
2、 陶瓷加工采用日本磨削設備制造，球體成型圓度尺寸精度極高，光潔度達w2級，利用陶瓷本身自由潤滑性，可取得很好的密封效果。
3、 陶瓷球閥具有金屬球閥不可比擬的絕對優勢，使用壽命是鈦金屬、蒙乃爾金屬閥門2—4倍。
二、適用工況
    適用于高磨損或腐蝕性工況條件下，鋼廠、高爐煤氣除塵系統，電廠脫硫系統。
三、技術參數
1、 形式：    半球、全球
2、 公稱壓力： 0.6MPa----10MPa
3、 公稱通經：  DN20—DN300
4、 適用溫度：  -40°C +425°C
5、 連接形式：  法蘭
6、 驅動方式：  電動、手動、氣動
特點：1、所有介質接觸的部分均為結構陶瓷材料，其化學穩定性及硬度（洛氏硬度HRC90），僅次于金剛石。因此，本閥具有極高的耐磨損、耐腐蝕、耐沖蝕性能、且隔熱性好、熱膨脹小。
2、球體采用先進研磨設備及工藝制造，球圓度精度高，表面質量好，與閥座對研后，利用Zr02陶瓷的自滑潤性，可取得很好的密封性能。
3、陶瓷良好的耐磨性，讓本閥經久耐用，可靠性及高，使用壽命長，是鈦合金閥和蒙乃爾閥的2-4倍。
4、用于高硬度的顆粒介質，或有軟顆粒但又有腐蝕的介質中，本閥門具有無可比擬的絕對優勢，也是目前唯一合適此類介質的閥門。
    ※太陽能多晶硅專用閥（用于：氣體輸送硅粉） 在硅粉的輸送中,球容易被硅粉包裹,頻繁開啟容易破壞金屬密封,導致泄露等問題的出現,硅粉由于硬度高的原因，一般的球閥使用壽命非常短。 針對這種情況，專門研究開發出適用的硅粉輸送專用陶瓷閥，利用結構陶瓷的強耐腐蝕性，以及鋯合金的高耐腐材料，使新閥門的壽命高于原閥門6倍之多，給太陽能多晶硅硅粉輸送的設備管理帶來了一個振奮人心的好消息！
　　性能特點： ★、所有與介質接觸的部分均為結構陶瓷材料,其化學穩定性及硬度極高(洛氏硬度HRC90),僅次于金剛石。因此, 本閥具有極高的耐磨損、耐腐蝕、耐沖蝕性能，且隔熱性好、熱膨脹小。 ★、球體采用先進研磨設備及工藝制造,球圓度精度高,表面質量好,與閥座對研后,利用Zr02陶瓷的自滑潤性,可取得很好的密封性能。 ★、徹底改變了金屬硬密封球閥易泄露、扭矩大、密封面不耐腐蝕的缺點。 ★、陶瓷良好的耐磨性,讓本閥經久耐用,可靠性極高.使用壽命長,是鈦合金閥和蒙乃爾閥的2-4倍。 ★、用于高硬度的顆粒介質，或有軟顆粒但又有腐蝕的介質中，本閥門具有無可比擬的絕對優勢，也是目前唯一合適此類介質的閥門。

四、全襯硬密封陶瓷閥門特點：
　　一、閥門殼體厚度超過國家標準GB、JB和美標ANSI的標準數據要求,主體材質化學元素和力學性能達到國家規定標準要求。殼體三段結構設計，體型堅固，外型美觀。
　　二、閥桿材質化學元素達到國家規定標準要求，精工細磨，表面經抗蝕氮化或調質處理，保證閥桿具有良好的力學性能及抗腐蝕能力。
　　三、內置緩沖補償彈性墊圈，確保穩定良好的密封性。并且在含有雜質介中，不容易卡死造成球的破裂。
　　四、全襯硬密封面接觸陶瓷球閥所有與介質接觸均為結構陶瓷材料, 其化學穩定性加上極高的的硬度（硬度HRA88以上，僅次于金鋼石）的特性。因此，陶瓷具有高抗壓強度，高耐磨損性，優良的抗氧化和耐腐蝕性能，耐高溫，隔熱性能良好。

五、 以精準的研磨技術

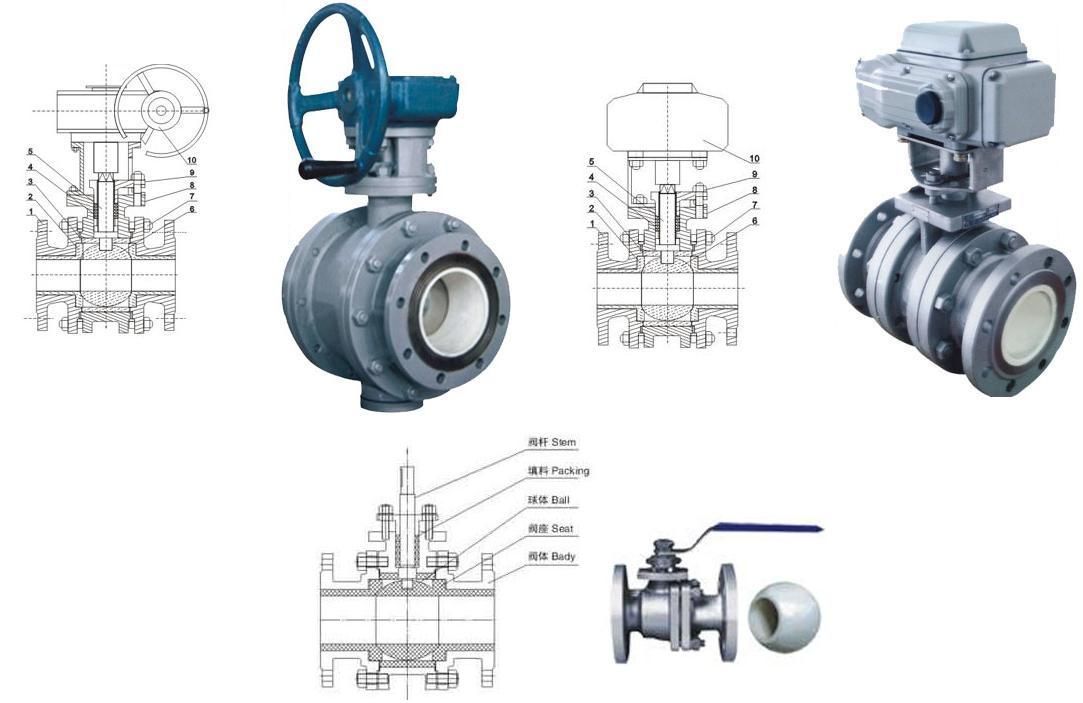

 全襯陶瓷硬密封球閥結構簡圖
臺灣引進）與先進的機械設備制造生產。閥門結構簡潔，流道順暢，介質流動阻力小。硬密封陶瓷內件，由六件科學合理的設計組成，閥球、閥座面接觸加工,使得球與座內R與外R緊密結合,球圓精度高、表面質量好、使整閥扭矩輕、阻力小、 密封性達到零泄漏。
六、應用領域：火力發電廠、鋼鐵、石油、化工、造紙、生物工程、等行業。適用于鍋爐蒸氣、石灰漿液、含顆粒海水輸送、高硬度顆粒、含軟顆粒又帶腐蝕性介質、粉末、煙氣脫硫、排灰、排渣、給水處理。依用途更換材料,可用于不同溫度和介質中。
為什么選用陶瓷球閥：
　　陶瓷閥門采用具有優異性能的結構陶瓷材料，使其擁有普通金屬或者塑膠材料閥門無可比擬的優勢。勝中陶瓷閥門采用99.5%高純度氧化鋁陶瓷制造，保證閥門在各種工況下都具有優異的性能。
　　1、耐腐蝕 99.5%氧化鋁結構陶瓷的化學惰性很強，和大部分有機物和無機物都不反應，也不會污染介質，對大部分的酸和堿來說，氧化鋁結構陶瓷的物理和化學性能都很穩定，即使服役多年性能也不會退化。
　　2、耐磨損 99.5%氧化鋁陶瓷比氧化鋯的硬度高43%，比日用陶瓷硬度高140%，比不銹鋼的硬度高730%，達到HRA88，僅比金剛石、氮化硅、碳化硅低一點，這種特性也決定了陶瓷閥門具有非常好的耐磨損性能。
　　3、多種閥芯可供選擇
每一個規格的球閥都有V型調節型和O型兩種閥芯?？梢愿呔鹊卣{(diào)節流量。同時，采用加強的閥芯也使閥門流道的磨損降至最低。

七、全襯PTFE陶瓷球閥
產品特點:采用機械式內襯聚四氟乙烯(PTFE)材料，比傳統的襯里工藝具有更高的耐壓、耐溫及耐真空能力，解決了傳統襯里閥門內襯薄、不均勻、易脫落等缺點。而球芯采用高性能陶瓷材料，不但具有高韌性、高強度、高硬度、高耐磨性及高的耐腐蝕性，而且還有自潤滑性好、熱傳導率低、極好的表面光潔度(Ra可達0.01μm)。很好地解決了傳統襯里閥門易老化，密封不嚴等缺點，廣泛應用于石油化工、醫藥、水處理等領域。選擇不同的球體開孔形狀，可獲得不同的流量特性，便于自動控制。
結構形式：三片式法蘭浮動球結構，法蘭標準可選：DIN/ANSI/API/JIS
●  采用機械式內襯聚四氟乙烯(PTFE)材料，比傳統的襯里工藝具有更高的耐壓、耐溫及耐真空能力。
●  有彈性墊圈，可以保證在任何時候都有良好的密封性，并且在介質中有雜質時不容易卡死，或造成球的碎裂。
●  采用完全對稱設計，不但有雙重密封，而且沒有流向限制,可雙向使用，無形中壽命可提高一倍。
●  獨特的填料設計，讓本閥的密封更加緊密，增加了閥門的使用壽命。
材料●  閥體：WCB、SS304、SS301、SS316、SS201、球墨鑄鐵●  內襯閥座：PTFE●  球芯：Zirconia / Silicone Nitrate●  閥桿：316/316L不銹鋼、HC合金、蒙乃爾合金、結構陶瓷。
八、襯四氟陶瓷球閥
產品特點:
    采用先進工藝內襯四氟（FEP)材料，閥座采用聚四氟乙烯（PTFE),球體采用高性能陶瓷材料，耐腐蝕，不變型，經精密加工后，球圓度好，表面光潔度高，密封性能好。它很好地解決了傳統襯氟球閥球表面粗糙，精度低，易老化變形的缺點，是強腐蝕無顆粒介質的最好選擇。
法蘭形式：兩片式法蘭結構，法蘭標準可選AIN/ANSI/AI/JIS.
結構形式：與普通的襯四氟球閥結構相同，只是將球芯換成更耐腐蝕、耐磨損的結構陶瓷球芯。
材料:●  閥體：WCB、SS304●  內襯閥座：FEP / PTFE ●  球芯：Alumina / Zirconia / Silicone Nitrate●  閥桿：316/316L不銹鋼、HC合金、蒙乃爾合金、鈦合金、鋯合金等。

九、不銹鋼硬密封陶瓷球閥
產品特點:●  球體采用先進研磨設備及工藝制造，球圓度精度高，表面質量好,與閥座對研后利用ZrO2陶瓷的自潤滑性，可取得很好的密封性能，徹底改變了金屬硬密封球閥易泄漏，扭矩大，密封面不耐腐蝕的缺點。
●  陶瓷良好的耐磨性,讓本閥經久耐用,可靠性極高, 使用壽命長,是鈦合金閥和蒙乃爾閥的2-4倍。
●  陶瓷－陶瓷主密封＋石墨輔助密封，使用溫度最高達500℃!
●  國際唯一陶瓷硬密封達VI級密封標準。
●  在腐蝕性不強，而含有顆粒及纖維的介質中，或者是高溫場合，本閥具有極強的性能價格優勢。
結構形式：三片式浮動球結構。連接方式：內螺紋、對焊、法蘭，法蘭標準可選DIN/ANSI/API/JIS
●  金屬法蘭和閥體的壁厚遠遠高于同類型普通球閥，超常耐用。
●  陶瓷對陶瓷的主密封副，利用Zr02陶瓷的高硬度和自滑潤性,不僅可取得很好的密封性能，而且扭矩還非常的小，開啟自如。
●  采用完全對稱設計，不但有雙重密封，而且沒有流向限制,可雙向使用，無形中壽命可提高一倍。
●  有彈性元件，可以保證在任何時候都有良好的密封性，并且在介質中有雜質時不容易卡死，或造成球的碎裂。
●  獨特的填料設計，讓本閥的密封更加緊密，增加了閥門的使用壽命。
材料  閥體：WCB、SS304、SS316、SS201●  球芯閥座：Zirconia / Silicone Nitrate●  閥桿：316/316L不銹鋼、HC合金、蒙乃爾合金、結構陶瓷。
十、不銹鋼軟密封陶瓷球閥
產品特點:有效地提高閥門中易損件的壽命，才是提高閥門質量的有效方法。球閥中的易損件就是球芯與閥桿，它們是運動部件。在許多的應用場合，換上陶瓷球芯，整閥的壽命可以提高3-6倍。全系列陶瓷球閥均自帶執行器安裝平臺，可牢固穩定安裝手操機構、電動執行器、氣動執行器及液壓機構，方便各種控制方式。
結構形式：內螺紋、對焊、法蘭，標準可選DIN/ANSI/API/JIS
采用兩片式浮動球結構，和普通球閥的結構形式基本一致，將運動部件球芯材料換成耐腐蝕的結構陶瓷，以提高閥門的整體壽命。
球閥中的球芯是球閥中的主要運動部件，它的壽命直接影響到閥門的整體壽命，而FCCV**F則有效地提高了閥門中易損部件的壽命。
材料●  閥體：SS304、SS316、SS361L●  閥座：PTFE ●  球芯：Zirconia / Alumina / Silicone Nitrate●  閥桿：316/316L不銹鋼、HC合金、蒙乃爾合金等。

十一、氧化鋯陶瓷球閥

    氧化鋯陶瓷球閥是我公司利用引進技術以及設備研制、開發的高新技術產品。獲九五年國家級新產品證書、兩項國家專利。氧化鋯陶瓷球閥除具有金屬球閥的絕大多數優點外，更具有超強的耐腐蝕、耐高溫、耐磨損及耐沖蝕等顯著特點。廣泛應用于石化、冶金、造紙、電站、煉油等行業的各類酸堿鹽氣體、液體、高溫蒸汽和泥漿輸送系統中。是強腐蝕場合下鈦金屬閥、蒙乃爾閥的理想替代產品。氧化鋯陶瓷球閥具有成本低，運行經濟性高和壽命長（是鈦閥的2～4倍）的優點。其驅動方式有手動、氣動、氣動一彈簧復位、電動等。并可按用戶的要求設計各類特殊陶瓷閥門。

◆抗沖蝕、耐磨損閥球、閥座及內襯均采用氧化鋯結構陶瓷材料，洛氏硬度高達HRA87以上，因而能承受高速流體及硬顆粒介質的沖蝕。具有優異的耐磨損性。
◆抗腐能力強 經中科院金屬腐蝕與防護研究所檢驗，除玻璃溶液及氫氟酸外，氧化鋯陶瓷材料具有優異的耐蝕性。

十二、Q41TC手動陶瓷球閥主要外形尺寸表：

訂貨須知：
一、①增韌結構陶瓷球閥產品名稱與型號②增韌結構陶瓷球閥口徑③增韌結構陶瓷球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的增韌結構陶瓷球閥型號，請按增韌結構陶瓷球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
