一、產品[Q41F天燃氣專用球閥球閥]的詳細資料：
產品型號：Q41F
產品名稱：天燃氣球閥
產品簡介：Q41F燃氣專用球閥Q41F-16C/25/40為開 - 關型控制閥門，閥門采用球體固定、閥體鍛造、中部法蘭連接采用螺栓連接的設計。鍛造的閥體保證了球閥殼體的質量以及強度和剛度；中部的連接螺栓設計和選用是經過科學而精確的計算保證其強度，因此，使用該系列球閥是安全的。浮動雙閥座，密封設計是采用獨特的兩道軟密封及金屬密封形成三次密封，保證了可靠的密封，開關扭矩輕，易操作。在石油、天然氣等長輸管線及石化、醫藥、城建等領域應用十分廣泛。Q41F型球閥適用于中、小口徑管路的各種壓力、溫度和介質下控制接通或截斷管路介質的啟閉裝置;靠介質壓力將球體壓緊在出口端閥座上,其使用壓力和通徑受到一定限制.采用90°傳動,故開關方便迅速,可以實行快速啟閉。
工作原理：
二、天燃氣球閥的主要優點:
1．流體阻力小，全通徑的球閥基本沒有流阻。
2．結構簡單、體積小、重量輕。
3．緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。
4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
8．由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。
三、主要設計參數：
設計、制造：GB/T12237-89
法蘭連接：JB/T79-94、GB9113-2000
結構長度：GB12221-89
公稱通徑：DN15~DN150mm
公稱壓力：PN1.6、2.5、4.0MP。
四、主要性能參數：
|
公稱壓力 |
殼體試驗 |
密封試驗 |
適用介質 |
適宜溫度 |
|
1.6 |
2.4 |
1.76 |
液化氣、天然氣等 |
-40~+80℃ |
|
2.5 |
3.75 |
2.75 |
||
|
4.0 |
6.0 |
4.4 |
五、主要零件材料：
|
閥體、閥蓋 |
閥桿、球體 |
密封面 |
填料 |
|
WCB/不銹鋼 |
不銹鋼 |
不銹鋼和聚四氟乙烯 |
聚四氟乙烯 |

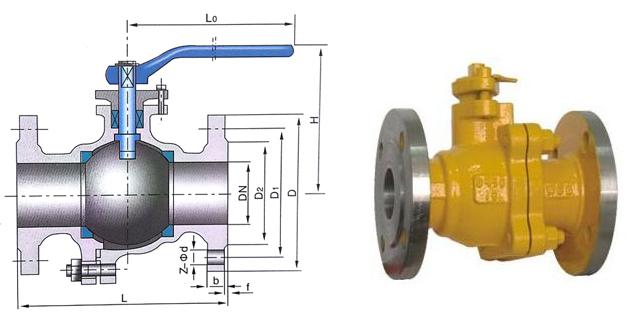

六、天燃氣球閥主要外形尺寸：
|
公稱通徑、 |
Q41F-25型主要連接尺寸和外形尺寸 |
重量 |
||||||||
|
L |
D |
D1 |
D2 |
Z-фd |
H |
b |
f |
Do |
||
|
15 |
130 |
95 |
65 |
45 |
4-14 |
103 |
16 |
2 |
100 |
3 |
|
20 |
140 |
105 |
75 |
55 |
4-14 |
112 |
16 |
2 |
160 |
4 |
|
25 |
150 |
115 |
85 |
65 |
4-14 |
123 |
16 |
2 |
160 |
5 |
|
32 |
165 |
135 |
100 |
78 |
4-18 |
150 |
18 |
3 |
250 |
8 |
|
40 |
180 |
145 |
110 |
85 |
4-18 |
156 |
18 |
3 |
250 |
11 |
|
50 |
200 |
160 |
125 |
100 |
4-18 |
172 |
20 |
3 |
350 |
14 |
|
65 |
220 |
180 |
145 |
120 |
8-18 |
197 |
22 |
3 |
350 |
20 |
|
80 |
250 |
195 |
160 |
135 |
8-18 |
222 |
22 |
3 |
450 |
28 |
|
100 |
320 |
230 |
190 |
160 |
8-23 |
253 |
24 |
4 |
450 |
36 |
|
125 |
400 |
270 |
220 |
188 |
8-25 |
286 |
28 |
4 |
600 |
62 |
|
150 |
400 |
300 |
250 |
218 |
8-25 |
275 |
30 |
4 |
800 |
80 |
注：不銹鋼球閥尚有生產，Q41F-16(25/40)P DN15~150mm，尺寸同上表。
訂貨須知：
1.產品型號與名稱 2.公稱通徑DN 3.額定流量系數KV 4.公稱壓力和壓差 5.閥體和閥內組件材料 6.流量特性 7.適用溫度 8.電源電壓和控制信號 9.是否帶附件
