Q947F電動固定球閥

- 產品型號:
- Q947F
- 產品口徑:
- 32-1200mm
- 產品壓力:
- 1.6-6.4Mpa
- 產品材質:
- 鑄鐵碳鋼不銹鋼
聯系我們

產品說明

一、產品Q947型電動球閥詳細資料：

Q947型電動球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣活塞式執行機構。
執行標準
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。

二、電動球閥規格參數：

執行機構技術參數		閥體參數
電源	AC380/220V	公稱通徑	DN50～1200mm
動作范圍	0～90° 0～360°	泄漏量	軟密封:零泄漏	硬密封:≤額定流量的10-5
動作時間	15秒/30秒/60秒	執行機構	可另配PSQ、HQ、UNIC、361RS 等系列電子式電動執行機構
保護裝置	過熱保護	流量特性	快開特性
環境溫度	-30°～60°	可調范圍	250:1	350:1
手動操作	同附帶手柄操作	基本誤差	±1%
限位	電氣、機械二重限位	死區	≤1%
防護等級	相當于IP-65	回差	≤1%
位置測量	可選裝開關或電位計	適用溫度	密封面
進線接口	PE1/2〞進線線鎖	適用溫度	PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃

CH系列執行機構可直接接收計算機或工業儀表等輸出的4～20mADC或1～5VDC控制信號，220VAC電源,根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整(PID調節)，以實現與執行機構配套的閥門或其他裝置開度的精確定位，同時輸出4～20mADC的位置反饋信號。其核心控制部件電子式伺服控制器應用現代數字技術，對DCS/PLC規范設計而成，集信號采集、處理、反饋、控制于一體。采用獨創的電子制動電路并附加機械阻尼裝置消除慣性，可瞬時停機，定位時無振蕩，定位精度可達0.3%以上。可控硅輸出，動作時間快，輸出穩定，可靠性高。體積小，輕便宜人，性能可靠，配套簡單，流通能力大，特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥廣泛應用于食品，環保，輕工，石油，造紙，化工，教學和科研設備，電力等行業的工業控制系數。

Q47型固定式球閥是新一代高性能球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所以固定式球閥的轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封，因而安裝沒有流向限制，是雙向。
本閥有二塊式和三塊式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲?cè)氩讳P鋼圈內，鋼圈后部沒有彈簧保證閥座緊貼球體，保持密封。上下閥桿均沒有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。
全通徑：閥門流量孔徑與管線內徑一致，以便管線清掃。

三、執行標準 Administer Standard：

設計與制造 Design and Manufacture	結構長度 Face To Face	法蘭尺寸 Flange Dimension	壓力-溫度 Pressure Temperature Lating	試驗-檢驗 Inspection And Test
GB122237	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

四、壓力試驗 Pressure Test：

公稱壓力NominalPressure	1.6	2.5	4.0
強度試驗Shell Test	2.4	3.8	6.0
水密封試驗Water Seal Test	1.8	2.8	4.4
氣密封試驗Air Seal Test	0.4-0.7

五、主要零件材料及性能 Main Part Materials and Property：

閥體Body	WCB	ZG1Cr18Ni9Ti	CF8	CF3	ZG1Cr18Ni12Mo2Ti	CF8M	CF3M
球體閥桿Ball Stem	2Cr13	1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
閥座Seat	聚四氟乙烯PTFE 加坡纖增強聚四氟乙烯PTFE+Glass 對位聚笨PPL
墊片Shim	聚四氟乙烯PTFE 不銹鋼/柔性石墨Stainless Steel/flexible Graphite 齒形墊片Tooth Profile Gasket
閥桿座Stem Seat	聚四氟乙烯PTFE 不銹鋼/柔性石墨 Stainless Steel/Flexible Graphite
填料Packing	聚四氟乙烯PTFE 增強柔性石墨 Enhanced Flexible Graphite
填料壓蓋Gland	WCB	1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
溫度Temperature	-29～150(聚四氟乙烯 PTFE) -29～200(加玻纖增強聚四氟乙烯 PTFE+GLASS) -29～300(對位聚笨 PPL)
介質Medium	水蒸汽油品Water steam Oil goods	硝酸類 Nitric Acid		強氧化介質strongey oxidable medium	醋酸類 Acetic Acid		尿素類 Urea

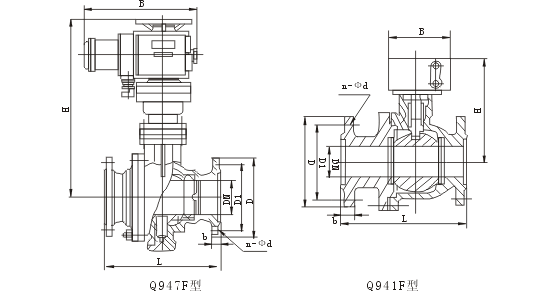

六、凱斯特閥門電動固定式球閥規格主要尺寸 Size Main Dimensions：

1.6MPa	DN	L	D	D1	D2	b	n-φd	H0	H1	H2
凸面法蘭 RF Q947F 16C 16P 16R	32	140	135	100	78	16	4-18	30	-	-
	40	165	145	110	85	16	4-18	32	-	-
	50	178	160	125	100	16	4-18	43	-	-
	65	190	180	145	120	18	4-18	70	-	-
	80	203	195	160	135	20	8-18	110	-	-
	100	305	215	180	155	20	8-18	150	-	-
	125	356	245	210	185	22	8-18	200	-	-
	150	394	280	240	210	24	8-23	230	-	-
	200	457	335	295	265	26	12-23	260	-	-
	250	533	405	355	320	30	12-25	283	-	-
	300	610	460	410	375	30	12-25	380	-	-
	350	686	520	470	435	34	16-25	425	-	-
	400	762	580	525	485	36	16-30	492	-	-
	500	914	705	650	608	44	20-34	555	-	-
	600	1067	840	770	718	48	20-41	675	-	-
	700	1245	910	940	788	50	24-41	850	-	-

七、凱斯特閥門電動固定式球閥規格主要尺寸 Size Main Dimensions：

2.5MPa	DN	L	D	D1	D2	b	n-φd	H0	H1	H2
凸面法蘭 RF Q947F 25 25P 25R	32	180	135	100	78	18	4-18	30	-	-
	40	190	145	110	85	18	4-18	32	-	-
	50	216	160	125	100	20	4-18	43	-	-
	65	241	180	145	120	22	8-18	70	-	-
	80	283	195	160	135	22	8-18	110	-	-
	100	305	230	190	160	24	8-23	150	-	-
	125	381	270	220	188	28	8-25	200	-	-
	150	403	300	250	218	30	8-25	230	-	-
	200	502	360	310	278	34	12-25	260	-	-
	250	568	425	370	332	36	12-30	283	-	-
	300	648	485	430	390	40	16-30	380	-	-
	350	762	550	490	448	44	16-34	425	-	-
	400	838	610	550	505	48	16-34	492	-	-
	500	991	730	660	610	52	20-41	555	-	-
	600	1143	840	770	718	56	20-41	675	-	-
	700	1346	955	875	815	60	24-48	850	-	-

八、凱斯特閥門電動固定式球閥規格主要尺寸 Size Main Dimensions：

4.0MPa	DN	L	D	D1	D2	D6	b	n-φd	H0	H1	H2
凸凹法蘭 RF Q947F 40 40P 40R	32	180	135	100	78	66	18	4-18	30	-	-
	40	190	145	110	85	76	18	4-18	32	-	-
	50	216	160	125	100	88	20	4-18	43	-	-
	65	241	180	145	120	110	22	8-18	70	-	-
	80	283	195	160	135	121	22	8-18	110	-	-
	100	305	230	190	160	150	24	8-23	150	-	-
	125	381	270	220	188	176	28	8-25	200	-	-
	150	403	300	250	218	204	30	8-25	230	-	-
	200	502	375	320	282	260	38	12-30	260	-	-
	250	568	445	385	345	313	42	12-34	283	-	-
	300	648	510	450	408	364	46	16-34	380	-	-
	350	762	570	510	465	422	52	16-34	425	-	-
	400	838	655	585	535	474	58	16-41	492	-	-
	500	991	755	670	612	576	62	20-48	555	-	-
	600	1143	890	795	730	678	62	20-54	675	-	-
	700	1346	995	900	835	768	68	24-54	850	-

訂貨須知：
一、①電動固定式球閥產品名稱與型號②電動固定式球閥口徑③電動固定式球閥是否帶附件以便我們的為您正確選型。二、若已經由設計單位選定凱斯特公司的電動固定式球閥型號，請按電動固定式球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
