電動球閥
Q946F不銹鋼電動四通換向球閥
    • 產品型號:
    • Q946F
    • 產品口徑:
    • 15-200mm
    • 產品壓力:
    • 1.0-6.4Mpa
    • 產品材質:
    • 鑄鐵 碳鋼 不銹鋼
產品說明

  • 一、Q946F不銹鋼電動四通換向球閥詳細資料:

    型號：Q946F四通球閥
    產品說明：     不銹鋼電動四通換向球閥為X形垂直通道的球閥，它的特點是球體的兩條通道為X形布置，四個通道口徑均布于球體赤道圓周截面上，當球體沿順時針旋轉90時，能使相鄰的兩個通道實現兩兩互通。
      優點: 1、手動部分可采用鋼板壓制的手柄或不銹鋼鑄造的手柄。手柄設有限位結構，在閥門開啟、關閉的位置設定限位，當閥門使用在關鍵裝置上時，限位塊上設有鎖孔可鎖定開　　關位置避免誤操作。手柄上有明顯地開和關標識。
    2、閥桿采用A182F（1Cr13）整體鍛造并調制處理，硬度達到HB220～250。閥桿通過平鍵或花鍵或方契與手柄連接，通用性強，拆裝方便。閥桿設有防吹出結構。
    3、閥門的填料選用編結、柔性石墨密封圈或四氟烯密封圈，使得閥桿在一定的潤滑情況下實現可靠的密封。
    4、根據需要，球閥可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全。
    5、密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構；DN150以下為浮球形式，DN200以下為固定球形式。
    6、球閥閥座處可設置輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封，并可根據需要加長閥桿以適宜埋地鋪設的場所
    1.本閥門系列可配置多種驅動裝置：

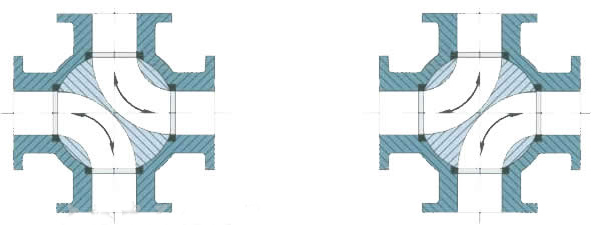

    2.四通球閥介質流向原理：
    如圖所示，“LL’’型四通球閥只需操作板手或執行器將球體轉動90’，可同時對兩種介質的流向進行切換，即方便而迅速，實現一閥多用的效果。
    二、主要零件材質
    零件名稱
    材 質
    GB
    ASTM
    閥體、閥蓋
    WCB
    A216-WCB
    密封圈
    PTFE、對位聚苯
    PTFE、對位聚苯
    球體
    1Cr18Ni9Ti
    SS 304
    閥座、閥桿
    2Cr13
    A246-416
    雙頭螺柱
    35CrMoA
    A193-B7
    三、主要性能規范：
    公稱壓力 PN(MPa)
    試驗壓力
    殼體
    高壓液密封
    低壓氣密封
    1.6
    2.4
    1.76
    0.6
    2.5
    3.75
    2.75
    4.0
    6.0
    4.4
    CLASS150
    3.O
    2.2
    適用工況
    適用介質
    水、油品、氣等非腐蝕介質和酸堿腐蝕介質
    適用溫度
    -28-350℃
    應用規范
    連接法蘭
    JB79-59、GB9113、HG20592-97、ANSI B16.5
    檢驗試驗
    GB9/T 9092-99、API 598
    其余制造規范均按本廠標準

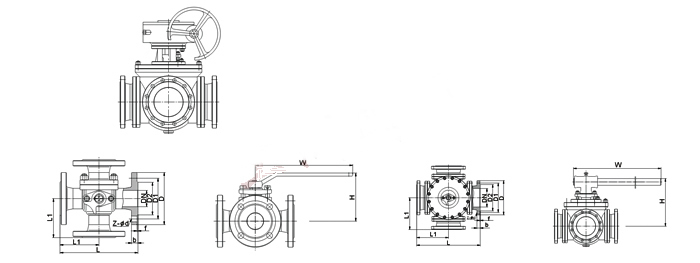

    四、不銹鋼電動四通換向球閥主要外型與連接尺寸表Form of Main Types and Connecting Dimension：
    公稱壓力或壓力級
    主要尺寸

    公稱通徑
    15/1/2″
    20/3/4″
    25/1″
    32/11/4″
    40/11/2″
    50/2″
    65/21/2″
    80/3″
    100/4″
    125/5″
    150/6″
    200/8″
    PN1.6MFb
    L
    150
    150
    180
    200
    220
    240
    260
    280
    320
    380
    440
    550
    PN2.5MFh
    L1
    75
    75
    90
    100
    110
    120
    130
    140
    160
    190
    220
    275
    PN4.0MFb
    H
    90
    90
    102
    115
    135
    140
    155
    185
    210
    275
    305
    335
    CLASS150
    W
    140
    140
    155
    250
    250
    350
    350
    420
    700
    1000
    1300
    1800
    其余的法蘭尺寸請參閱樣本 <主要外型及連接尺寸表>
    訂貨須知：
    一、①不銹鋼電動四通換向球閥產品名稱與型號②不銹鋼電動四通換向球閥口徑③不銹鋼電動四通換向球閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定凱斯特公司的不銹鋼電動四通換向球閥型號，請按不銹鋼電動四通換向球閥號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們凱斯特的閥門專家為您審核把關。
