電動球閥
Q911F不銹鋼三片式電動球閥
    • 產品型號:
    • Q911F
    • 產品口徑:
    • 10-100mm
    • 產品壓力:
    • 1.6-6.4Mpa
    • 產品材質:
    • 不銹鋼
產品說明
  • 一、不銹鋼三片式電動球閥閥門特性：
    型號：Q911F電動球閥
    生產成三片式方便需要經常維修的設備插入。
    端口：內螺紋 UNI/ISO7/1 Rp; 承插焊接和對接焊。
    工作溫度: -20℃ 至+160℃
    工作壓力: 見圖.
    流體范圍：空氣、水、氣體、石油和石化產品、腐蝕性介質。
    產品說明：
          Q911F電動三片式球閥內螺紋連接球閥及對焊連接球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
    產品特點：1、閥門結構簡單、體積小、重量輕、流阻小、節能效果好，介質流過該閥時，相當于流過一段直通的管道，此流體阻最小。 2、流體進、出該閥方向可任意選擇，具有雙向作用。3、本公司的閥門連接方式有：內螺紋、法蘭、對焊、插焊、快裝等！其安裝有，水平管道，垂直管道均可安裝等。      4、操作方便，開關迅速，手柄操作只需轉動90度即可實現開關。氣動，電動可任意調動。5、防滲漏效果極佳，具開關壽命可高出其他設備5-10倍。
    廣泛使用于石油、化工、冶金、造紙、制藥、電鍍等行業。
    電壓：DC24V、AC24V、AC110V、AC220V、AC380V。

    二、HQ精小型電動執行器主要性能參數：

    主要性能參數

    HQ精小型電動執行器型號

    HQ-05

    HQ-10

    HQ-15

    HQ-20

    HQ-40

    HQ-50

    HQ-60

    HQ-100

    HQ-200

    輸出扭矩

    50N.M

    100N.M

    150N.M

    250N.M

    400N.M

    500N.M

    600N.M

    1000N.M

    2000N.M

    90°動作時間

    20S

    30S/60S

    30S/60S

    30S/60S

    30S/60S

    30S/60S

    45S

    50S

    100S

    回裝角度范圍

    0~360°

    0~90°

    0~90°

    0~90°

    0~90°

    0~90°

    0~90°

    0~90°

    0~90°

    電機功率

    15W

    25W

    35W

    45W

    60W

    90W

    90W

    120W

    120W

    整機重量

    2.6KG

    3.7KG

    4.2KG

    6.7KG

    7.2KG

    7.3KG

    7.8KG

    11.2KG

    11.3KG

    執行電源

    AC110V AC220V AC380V DC24V AC24V

    絕緣電阻

    100M/500VDC

    耐壓等級

    1500VAC 1分鐘

    安裝方位

    360°任意角度安裝

    電氣接口

    G1/2 防水電纜接頭、電源線、信號線各一根

    環境溫度

    -30°C~+60°C

    控制類型

    開關型、無源觸點型、閥位信號反饋型、智能調節型

    三、主要零部件材料
    閥門材料
    1) 軸 Shaft
    不銹鋼 ANSI316
    1.4401
    UNIX5CrNiMo 17 12
    2) 防松螺母 Lock nut
    不銹鋼 ANSI304
    1.4301
    UNIX5CrNi 18 10
    3) 壓緊環型螺母 Gland nut ring
    不銹鋼 ANSI304
    1.4301
    UNIX5CrNi 18 10
    4) 頂部密封環 至p tight ring
    聚四氯乙烯 P.T.F.E.


    5) O環 O-Ring
    氟橡膠 VITON


    6) 墊圈 Washer
    聚四氯乙烯 P.T.F.E.


    7) 密封圈 Seals
    聚四氯乙烯 P.T.F.E.


    8) 閥體 Body
    不銹鋼 ANSI316
    1.4408

    9) 螺釘 Screws
    不銹鋼 ANSI304
    1.4301
    UNIX5CrNi 18 10
    10) 球體 Ball
    不銹鋼 ANSI316
    1.4401
    UNIX5CrNiMo 17 12
    11) 端部 End
    不銹鋼 ANSI316
    1.4408

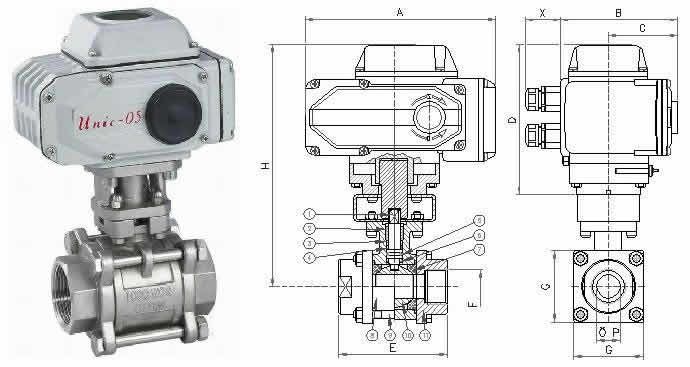

    四、不銹鋼三片式電動球閥尺寸表：
    DN
    mm.
    10
    15
    20
    25
    32
    40
    50
    內螺紋尺寸
    GAS
    3/8"
    1/2"
    3/4"
    1"
    1"1/4
    1"1/2
    2"
    通徑
    mm.
    10
    15
    20
    25
    32
    40
    50
    A
    mm.
    207,5
    207,5
    207,5
    207,5
    207,5
    256,5
    256,5
    B
    mm.
    122,5
    122,5
    122,5
    122,5
    122,5
    156,5
    156,5
    C
    mm.
    68
    68
    68
    68
    68
    94
    94
    D
    mm.
    163,5
    163,5
    163,5
    163,5
    163,5
    185
    185
    X
    mm.
    44
    44
    44
    44
    44
    44
    44
    E
    mm.
    70
    70
    80
    90
    100
    114
    136
    G
    mm.
    40
    40
    45
    60
    70
    80
    90
    H
    mm.
    245
    245
    248,5
    255
    260
    299
    307
    T. of cycle 50/60 Hz
    s.
    15 /12,5
    15 /12,5
    15 /12,5
    15 /12,5
    15 /12,5
    15 /12,5
    15 /12,5
    重量
    Kg.
    5,9
    5,9
    6
    6,6
    7
    12,9
    14

    訂貨須知：
    一、①不銹鋼三片式電動球閥產品名稱與型號②不銹鋼三片式電動球閥口徑③不銹鋼三片式電動球閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定凱斯特公司的不銹鋼三片式電動球閥型號，請按不銹鋼三片式電動球閥號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們凱斯特的閥門專家為您審核把關。
