電動球閥
HRVO電動O形切斷球閥
    • 產品型號:
    • HRVO
    • 產品口徑:
    • 15-200mm
    • 產品壓力:
    • 1.0-10.0Mpa
    • 產品材質:
    • 碳鋼 不銹鋼
產品說明
  • 一、產品HRVO電動O形切斷球閥詳細資料：
         HRVO電動O形切斷球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求另配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣活塞式執行機構。
    執行標準：
    1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
    2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
    3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
    4、檢驗主試驗：JB/T 9092、API 598。
    二、執行機構技術參數和性能：
    CH系列執行機構技術參數
    閥體參數
    電源
    AC200/220V，50/60Hz
    公稱通徑
    DN10～300mm
    輸出力矩
    50N·M～2000N·M
    公稱壓力
    PN1.6 2.5 4.0 6.4 31.5MPa(定制)
    動作范圍
    0～90° 0～360°
    泄漏量
    軟密封:零泄漏
    硬密封:≤額定流量的10-5
    動作時間
    15秒/30秒/60秒
    執行機構
    可另配PSQ、HQ、UNIC、361RS
    等系列電子式電動執行機構
    保護裝置
    過熱保護
    流量特性
    快開特性
    環境溫度
    -30°～60°
    可調范圍
    DN10-80
    DN100-300
    250:1
    350:1
    手動操作
    同附帶手柄操作
    基本誤差
    ±1%
    限位
    電氣、機械二重限位
    死區
    ≤1%
    防護等級
    相當于IP-65
    回差
    ≤1%
    位置測量
    可選裝開關或電位計
    適用溫度
    密封面
    驅動電機
    8W/E
    PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃
    進線接口
    PE1/2〞進線線鎖
    三、主要技術參數：
    試驗壓力
    （Mpa）
    公稱壓力（Mpa）
    壓力級（class）
    JIS(Mpa)
    1.6
    2.5
    4.0
    6.4
    10.0
    150
    300
    600
    10K
    20K
    強度試驗
    2.4
    3.8
    6.0
    9.6
    15.0
    3.1
    7.8
    15.3
    2.4
    3.8
    密封試驗
    1.8
    2.8
    4.4
    7.0
    11.0
    2.2
    5.6
    11.2
    1.5
    2.8
    氣密試驗
    0.5～0.7
    四、主要零件材質：
    零件名稱
    材 料
    閥體
    WCB
    ZG1Cr18Ni9Ti
    CF8
    (304)
    CF3
    (304L)
    ZG1Cr18Ni12Mo2Ti
    CF8M(316)
    CF3M
    (316L)
    球體、閥桿
    2Cr13
    1Cr18Ni9Ti
    0Cr19Ni9
    (304)
    00Cr19Ni11
    (304L)
    1Cr18Ni12Mo2Ti
    0Cr17Ni12Mo2
    (316)
    00Cr17Ni12Mo2
    (316L)
    密封圈
    聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯 柔性石墨
    適用介質
    水、氣體、蒸汽、油品等
    硝酸等腐蝕性介質
    強氧化性介質
    醋酸等腐蝕介質
    尿素等腐蝕性介質
     HRVO電動O形切斷球閥可直接接收計算機或工業儀表等輸出的4～20mADC或1～5VDC控制信號，220VAC電源,根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整(PID調節)，以實現與執行機構配套的閥門或其他裝置開度的精確定位，同時輸出4～20mADC的位置反饋信號。其核心控制部件電子式伺服控制器應用現代數字技術，對DCS/PLC規范設計而成，集信號采集、處理、反饋、控制于一體。采用獨創的電子制動電路并附加機械阻尼裝置消除慣性，可瞬時停機，定位時無振蕩，定位精度可達0.3%以上。可控硅輸出，動作時間快，輸出穩定，可靠性高。體積小，輕便宜人，性能可靠，配套簡單，流通能力大，特別適合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥廣泛應用于食品，環保，輕工，石油，造紙，化工，教學和科研設備，電力等行業的工業控制系數。

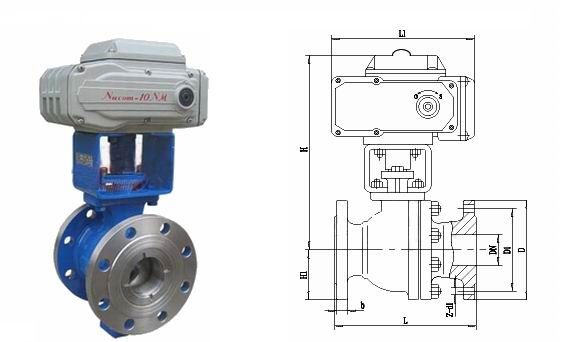

    五、電動切斷球閥外型尺寸：
    公稱壓力DN
    L
    D
    H
    L1
    D1
    b
    Z-d1
    H1
    壓力
    1.6/2.5/4.0
    1.6/2.5/4.0


    1.6/2.5/4.0
    1.6/2.5/4.0
    1.6/2.5/4.0

    15
    130/130/140
    95
    275
    157
    65
    14/16/16
    4-14
    48
    20
    140/140/150
    105
    280
    157
    75
    14/16/16
    4-14
    53
    25
    150/150/165
    115
    287
    157
    85
    14/16/16
    4-14
    58
    32
    165/165/180
    135
    354
    208
    100
    16/16/18
    4-18
    68
    40
    180/180/200
    145
    312
    208
    110
    16/16/18
    4-18
    73
    50
    200/200/220
    160
    325
    208
    125
    16/20/20
    4-18
    80
    65
    220/220/250
    180
    335
    256
    145
    18/22/22
    4-18/8-18/8-18
    90
    80
    250/250/280
    195
    365
    256
    160
    20/22/22
    8-18
    98
    100
    280/280/320
    215/230/230
    400
    256
    180/190/190
    20/24/24
    8-18/8-23/8-23
    120
    125
    320/320/360
    245/270/270
    420
    256
    210/220/220
    24/28/30
    8-23/8-25/8-25
    140
    150
    360/360/400
    280/300/300
    440
    256
    240/250/250
    24/28/30
    8-23/8-25/8-25
    167
    200
    400/400/550
    335/360/375
    470
    256
    295/310/320
    26/34/38
    12-23/12-25/12-30
    210
    訂貨須知：
    一、①HRVO電動O形切斷球閥產品名稱與型號②HRVO電動O形切斷球閥口徑③HRVO電動O形切斷球閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定凱斯特公司的HRVO電動O形切斷球閥型號，請按HRVO電動O形切斷球閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們凱斯特的專家為您審核把關。
