型式
|
直通二片式鑄造球閥
|
公稱通徑
|
G3/4、20、25、32、40、50、65、80、100、125、150mm
|
公稱壓力
|
PN1.0、1.6Mpa
|
連接形式
|
法蘭連接:密封面形式 RF
|
法蘭連接用緊固件
|
GB6170(六角螺母),GB5782(六角頭螺栓)或GB901(等長雙頭螺柱)
|
閥體材料
|
ZG230-450襯F4、CF8、CF8M、CF3襯F46或F4
|
適用溫度
|
襯F46 -30℃~+120℃ 襯F4 -30℃~+150℃
|
填料箱
|
WCB襯F4、CF8、CF8M、CF3襯F46或F4
|
填料密封箱
|
V形聚四氟乙烯(PTFE),柔性石墨,PTFE
|
閥芯型式
|
圓柱形通孔帶桿球體
|
球芯材料
|
ZG230-150襯F46或F4、CF8、CF8M、CF3襯F46或F4
|
額定行程
|
90°
|
流量特性
|
快開,配定位器后近似等百分比
|
CH系列執行機構技術參數
|
閥體參數
|
|||
電源
|
AC200/220V,50/60Hz
|
公稱通徑
|
DN10~300mm
|
|
輸出力矩
|
50N·M~2000N·M
|
公稱壓力
|
PN1.6 2.5 4.0 6.4 31.5MPa(定制)
|
|
動作范圍
|
0~90° 0~360°
|
泄漏量
|
軟密封:零泄漏
|
硬密封:≤額定流量的10-5
|
動作時間
|
15秒/30秒/60秒
|
執行機構
|
可另配PSQ、HQ、UNIC、361RS等系列電子式電動執行機構
|
|
保護裝置
|
過熱保護
|
流量特性
|
快開特性
|
|
環境溫度
|
-30°~60°
|
可調范圍
|
DN10-80
|
DN100-300
|
250:1
|
350:1
|
|||
手動操作
|
同附帶手柄操作
|
基本誤差
|
±1%
|
|
限位
|
電氣、機械二重限位
|
死區
|
≤1%
|
|
防護等級
|
相當于IP-65
|
回差
|
≤1%
|
|
位置測量
|
可選裝開關或電位計
|
適用溫度
|
密封面
|
|
驅動電機
|
8W/E
|
PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃
|
||
進線接口
|
PE1/2〞進線線鎖
|

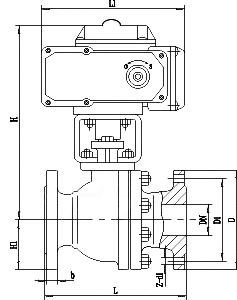

DN
(mm) |
NPS (inch) |
L |
D |
D1 |
D2 |
f |
b |
n-фd |
W |
D0 |
H |
WT(kg) |
||||||||||||||||||||
PN1.0MPa |
||||||||||||||||||||||||||||||||
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-14 |
120 |
- |
80 |
2.5 |
||||||||||||||||||||
20 |
3/4 |
130 |
105 |
75 |
55 |
2 |
16 |
4-14 |
140 |
- |
90 |
3 |
||||||||||||||||||||
25 |
1 |
140 |
115 |
85 |
65 |
2 |
16 |
4-14 |
160 |
- |
100 |
4.5 |
||||||||||||||||||||
32 |
11/4 |
165 |
135 |
100 |
78 |
2 |
18 |
4-18 |
160 |
- |
110 |
5.7 |
||||||||||||||||||||
40 |
11/2 |
165 |
145 |
110 |
85 |
3 |
18 |
4-18 |
200 |
- |
120 |
7 |
||||||||||||||||||||
50 |
2 |
203 |
160 |
125 |
100 |
3 |
20 |
4-18 |
250 |
- |
135 |
9.5 |
||||||||||||||||||||
65 |
21/2 |
222 |
180 |
145 |
120 |
3 |
20 |
4-18 |
300 |
- |
145 |
15 |
||||||||||||||||||||
80 |
3 |
241 |
195 |
160 |
135 |
3 |
22 |
4-18 |
350 |
- |
185 |
19 |
||||||||||||||||||||
100 |
4 |
305 |
215 |
180 |
155 |
3 |
22 |
8-18 |
400 |
- |
195 |
33 |
||||||||||||||||||||
125 |
5 |
356 |
245 |
210 |
185 |
3 |
24 |
8-18 |
500 |
- |
210 |
58 |
||||||||||||||||||||
150 |
6 |
394 |
280 |
240 |
210 |
3 |
24 |
8-23 |
- |
200 |
450 |
93 |
||||||||||||||||||||
200 |
8 |
457 |
335 |
295 |
265 |
3 |
26 |
8-23 |
- |
240 |
490 |
155 |
||||||||||||||||||||
250 |
10 |
533 |
390 |
350 |
320 |
3 |
28 |
12-23 |
- |
240 |
550 |
210 |
||||||||||||||||||||
PN1.6MPa |
||||||||||||||||||||||||||||||||
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
14 |
4-14 |
120 |
- |
80 |
2.5 |
||||||||||||||||||||
20 |
3/4 |
130 |
105 |
75 |
55 |
2 |
16 |
4-14 |
140 |
- |
90 |
3 |
||||||||||||||||||||
25 |
1 |
140 |
115 |
85 |
65 |
2 |
16 |
4-14 |
160 |
- |
100 |
4.5 |
||||||||||||||||||||
32 |
11/4 |
165 |
135 |
100 |
78 |
2 |
18 |
4-18 |
160 |
- |
110 |
5.7 |
||||||||||||||||||||
40 |
11/2 |
165 |
145 |
110 |
85 |
3 |
18 |
4-18 |
200 |
- |
120 |
7 |
||||||||||||||||||||
50 |
2 |
203 |
160 |
125 |
100 |
3 |
20 |
4-18 |
250 |
- |
135 |
9.5 |
||||||||||||||||||||
65 |
21/2 |
222 |
180 |
145 |
120 |
3 |
20 |
4-18 |
300 |
- |
145 |
15 |
||||||||||||||||||||
80 |
3 |
241 |
195 |
160 |
135 |
3 |
22 |
8-18 |
350 |
- |
185 |
19 |
||||||||||||||||||||
100 |
4 |
305 |
215 |
180 |
155 |
3 |
24 |
8-18 |
400 |
- |
195 |
33 |
||||||||||||||||||||
125 |
5 |
356 |
245 |
210 |
185 |
3 |
26 |
8-18 |
500 |
- |
210 |
58 |
||||||||||||||||||||
150 |
6 |
394 |
280 |
240 |
210 |
3 |
28 |
8-23 |
- |
200 |
450 |
93 |
||||||||||||||||||||
200 |
8 |
457 |
335 |
295 |
265 |
3 |
30 |
12-23 |
- |
240 |
490 |
155 |
||||||||||||||||||||
2.5MPa |
||||||||||||||||||||||||||||||||
15 |
1/2 |
130 |
95 |
65 |
45 |
2 |
16 |
4-14 |
120 |
- |
80 |
2.5 |
||||||||||||||||||||
20 |
3/4 |
130 |
105 |
75 |
55 |
2 |
16 |
4-14 |
140 |
- |
90 |
3 |
||||||||||||||||||||
25 |
1 |
140 |
115 |
85 |
65 |
2 |
16 |
4-14 |
160 |
- |
100 |
4.5 |
||||||||||||||||||||
32 |
11/4 |
165 |
135 |
100 |
78 |
2 |
18 |
4-18 |
160 |
- |
110 |
5.7 |
||||||||||||||||||||
40 |
11/2 |
165 |
145 |
110 |
85 |
3 |
18 |
4-18 |
200 |
- |
120 |
7 |
||||||||||||||||||||
50 |
2 |
203 |
160 |
125 |
100 |
3 |
20 |
4-18 |
250 |
- |
135 |
9.5 |
||||||||||||||||||||
65 |
21/2 |
222 |
180 |
145 |
120 |
3 |
22 |
8-18 |
300 |
- |
145 |
15 |
||||||||||||||||||||
80 |
3 |
241 |
195 |
160 |
135 |
3 |
22 |
8-18 |
300 |
- |
185 |
19 |
||||||||||||||||||||
100 |
4 |
305 |
230 |
190 |
160 |
3 |
24 |
8-23 |
- |
200 |
195 |
33 |
||||||||||||||||||||
125 |
5 |
356 |
270 |
220 |
188 |
3 |
28 |
8-25 |
- |
200 |
210 |
58 |
||||||||||||||||||||
150 |
6 |
394 |
300 |
250 |
218 |
3 |
30 |
8-25 |
- |
200 |
450 |
93 |
