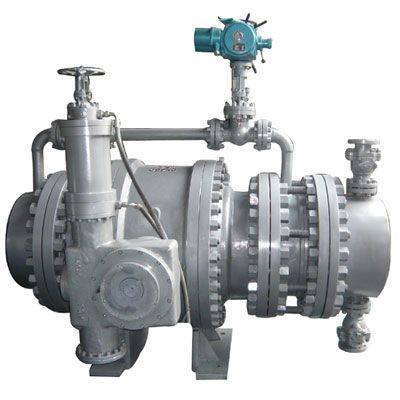

一、水電站型重錘式液控緩閉球閥簡介：
HQ747F(H)水電站型重錘式液控緩閉球閥是目前國內外較先進的管路控制設備，主要安裝于水電站水輪機進口，用作水輪機進口閥；或安裝于水利、電力、給排水等各類泵站的水泵出口，用以代替止回閥和閘閥，是對液控緩閉止回蝶閥的有力補充，特別適用于高水頭的水電站工況。工作時，液控緩閉球閥與管道主機配合，按照水力過渡過程原理，通過電液控制程序的有效設置，實現管路的可靠截止，有效消除管路水錘，并可實現無電自動關閥，起到保護管路系統安全的作用。
水電專用重錘式液控球閥的主要特點：
1、HQ747F(H)水電專用重錘式液控球閥控制電液功能齊全，無需另外配置即可作為獨立的系統單機就地高度、控制，同時可以作為集散性控制系統（DCS）的一個設備單元，通過I/O通道由中央計算機進行集中管理，與水泵、水輪機、旁通閥及其它管道設備實現聯運操作，并配有手動開、關閥門功能，滿足特殊工況下的閥門調試，控制要求。
2、HQ747F(H)水電專用重錘式液控球閥控制性能好，調節范圍大，適應性強，電液控制系統設有多處調節點，可以按不同的管道控制要求進行啟閉程序設置，在正常供電和突然斷水情況下，均能自動按預先設定的時間和角度分快、慢二階段關閉閥門，即可消除破壞性水錘，又能控制水泵的反轉速度和反轉時間，有效的降低了管網中的壓力波動，防止水泵及水輪機組的飛逸事故發生，保障管見系統設備的安全可靠運行。
3、水電專用重錘式液控球閥可取代水泵出口處原閘閥和止回閥的功能，（一閥二用）機、電、液系統集成為一個整體，減少了占地面積和體積重量，流阻系數小，耗能低，且操作簡便。
4、水電專用重錘式液控球閥可作調節流量用。
5、水電專用重錘式液控球閥密封面為四氟結構，啟閉輕松，密封可靠。
水電專用重錘式液控球閥結構說明：

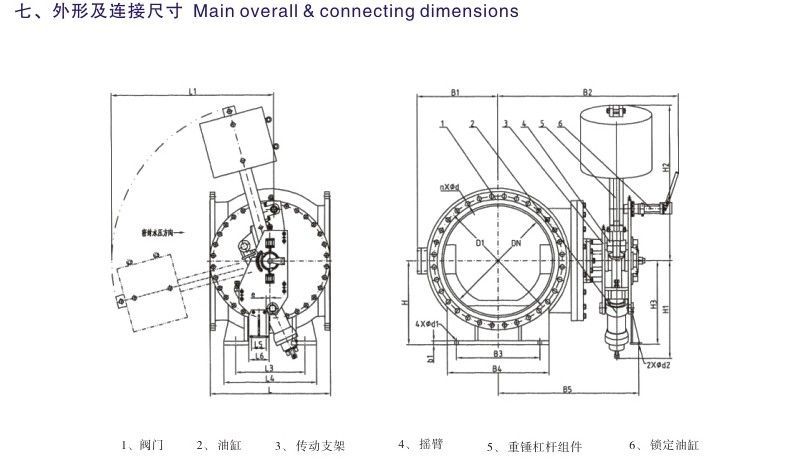

HQ747F(H)水電專用重錘式液控球閥主要由閥門本體，傳動機構，液壓站，電氣及電控箱等部件組成。水電專用重錘式液控球閥本體由球閥，球閥體，閥桿，填料壓蓋，壓圈，密封組件等主要零件組成。傳動機構由液壓缸組件，搖臂，杠桿，重錘，連接側板，支架，開關閥限位螺栓等主要零件組成。液壓缸設有關閥時間及角度調節機構件，重錘在系統中給關閥提供主動力源。液壓站由油箱，電機油泵部件，液壓集成塊，手動泵，蓄能器，溢流閥，節流閥，單向閥，截止閥，電磁換向閥，液位計空濾器，壓力繼電器等主要零件組成。
HQ747F(H)水電站型重錘式液控緩閉球閥融入了我公司多項專利技術，智能化程度高，功能齊全，性能可靠穩定，且流阻系數極小，全開時的流阻系數與管道相等，并且我公司可根據用戶的要求單獨進行設計，多方位滿足用戶對該產品的需要。

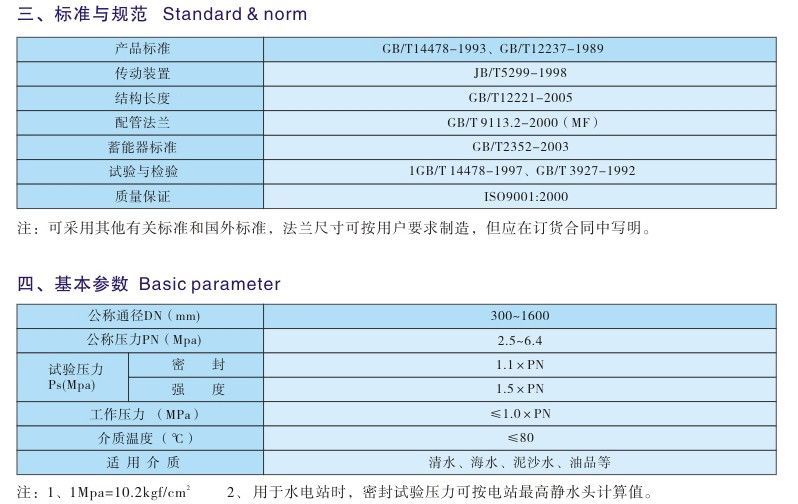

水電站型重錘式液控緩閉球閥參數：
公稱通徑：DN300~1600mm
公稱壓力：PN2.5~6.4mpa
強度試驗壓力：1.5*PN
密封試驗壓力：1.1*PN
介質溫度：≤80°C
介質：清水，海水，泥沙水，油品等

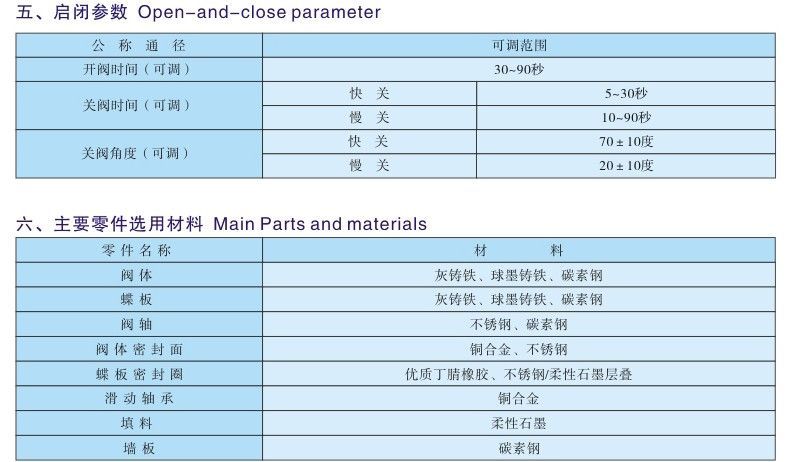

開閥時間：30~90秒
慢關時間：10~90秒
快關時間：5~30秒
慢關角度：20±10度
快關角度：70±10度
