Q941F46電動襯氟球閥采用氟塑料襯里，閥體采用熔模精密鑄造，強度高、外觀光潔，與液體接觸部分全部為氟塑料，因此可在-50℃～180℃范圍內長期使用于任意濃度的腐蝕性管路、管線工作。廣泛適用于石油、化工、染化、農藥、制酸制堿等行業，是目前防腐閥門設備最理想的選擇之一。球閥是用帶圓形通孔的球體作啟閉件,球體隨閥桿繞閥體中心線旋轉以實現閥門開啟和關閉.本廠球閥系列為Q941型,為對開二片結構形式.
1、采用特殊的模壓工藝，使密封面致密良好，加之V型PTFE填料組合使閥門達到零泄漏。
2、球體與閥桿鑄為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，根本保證使用中的安全性。
3、采用全塑料襯里工藝，耐介質的強腐蝕。
設計規范：
遵循GB/T 12237，API 6D標準
驅動方式：
手動、蝸輪轉動、氣動、電動
二、技術參數和性能
|
||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||
|
三、Q941F46襯氟電動球閥 電動襯氟球閥主要零部件材料表
|
||||||||||||||||||||||||||||||||||||||||||
|
序號
|
零件名稱
|
灰鑄鐵
|
鑄鋼
|
不銹耐酸鑄鋼
|
超低碳不銹耐酸鑄鋼
|
||
|
Z
|
C
|
P
|
R
|
PL
|
RL
|
||
|
1
|
閥體/閥蓋
|
HT250
|
CF8
|
CF8M
|
CF3
|
CF3M
|
CF8
|
|
2
|
球體/閥桿
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
CF8
|
|
3
|
襯里/閥座
|
PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
|
|||||
|
4
|
填料壓蓋
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
|
5
|
填料
|
PTFE(F4)
|
PTFE(F4)
|
PTFE(F4)
|
|||
|
6
|
支架
|
35
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|||
|
7
|
螺栓
|
35
|
Cr17Ni2
|
1Cr18Ni2
|
|||
|
8
|
緊固螺母
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
|||
|
9
|
操作手柄
|
|
WCB
|
WCB
|
|||
|

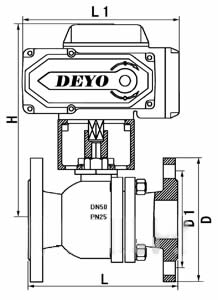

四、Q941F46襯氟電動球閥 電動襯氟球閥主要外形和連接尺寸
|
|
公稱通經
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
|
|
DN(mm)
|
NPS(inch)
|
PN1.0MPa
|
||||||
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
|
20
|
3/4
|
140
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
|
25
|
1
|
150
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
|
32
|
5/4
|
165
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
|
40
|
3/2
|
180
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
|
50
|
2
|
200
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
|
65
|
5/2
|
220
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
|
80
|
3
|
250
|
195
|
160
|
135
|
3
|
22
|
4-φ18
|
|
100
|
4
|
280
|
215
|
180
|
155
|
3
|
22
|
8-φ18
|
|
125
|
5
|
320
|
245
|
210
|
185
|
3
|
24
|
8-φ18
|
|
150
|
6
|
360
|
280
|
240
|
210
|
3
|
24
|
8-φ23
|
|
200
|
8
|
457
|
335
|
295
|
265
|
3
|
26
|
8-φ23
|
|
250
|
10
|
533
|
390
|
350
|
320
|
3
|
28
|
12-φ23
|
|
PN1.6MPa
|
||||||||
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-φ14
|
|
20
|
3/4
|
130
|
105
|
75
|
55
|
2
|
16
|
4-φ14
|
|
25
|
1
|
140
|
115
|
85
|
65
|
2
|
16
|
4-φ14
|
|
32
|
5/4
|
165
|
135
|
100
|
78
|
2
|
18
|
4-φ18
|
|
40
|
3/2
|
165
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
|
50
|
2
|
203
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
|
65
|
5/2
|
222
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
|
80
|
3
|
241
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
|
100
|
4
|
305
|
215
|
180
|
155
|
3
|
24
|
8-φ18
|
|
125
|
5
|
356
|
245
|
210
|
185
|
3
|
26
|
8-φ18
|
|
150
|
6
|
394
|
280
|
240
|
210
|
3
|
28
|
8-φ23
|
|
200
|
8
|
457
|
335
|
295
|
265
|
3
|
30
|
12-φ23
|
