減壓閥系列
Y945H/Y型電動雙座蒸汽減壓閥
    • 產品型號:
    • Y945H/Y
    • 產品口徑:
    • 50-500
    • 產品壓力:
    • 1.0-6.4Mpa
    • 產品材質:
    • 鑄鐵 鑄鋼 不銹鋼
產品說明
  • 一、產品[電動雙閥座蒸汽減壓閥]的詳細資料:
    產品型號：Y945H/Y型
    產品名稱：電動雙閥座蒸汽減壓閥
    產品特點：本系列減壓閥主要由閥體、閥座、閥瓣等零件組成，采用雙閥座、雙錐體閥瓣的結構。采用壓力平衡式閥瓣，通過閥瓣升降調節壓力可配用ZKZ-BC型或其它型直行程電動執行器實現遙控和自動控制。本系列產品的減壓比用到0.6較為合適。本產品主要用于蒸汽管路，調節壓力。廣泛應用在熱電聯產、輕紡、印染、石化、制糖等行業。
    二、主要技術參數和性能指標：
    公稱壓力(Mpa)
    1.6
    2.5
    4.0
    6.4
    10.0
    16.0
    殼體試驗壓力(Mpa)
    2.4
    3.75
    6.0
    9.6
    15.0
    24
    密封試驗壓力(Mpa)
    1.76
    2.75
    4.4
    7.04
    11.0
    17.6
    最高進口壓力(Mpa)
    1.6
    2.5
    4.0
    6.4
    10.0
    16.0
    出口壓力范圍(Mpa)
    最佳減壓比0.6
    滲漏量
    0.5%QMax
    溫量-壓力等級
    ANSI B16.34
    三、主要零件材料：
    零件名稱
    零件材料
    閥體 閥蓋 底蓋
    WCB
    閥座
    304
    閥瓣
    2Cr13
    閥桿
    2Cr13
    墊片
    柔性石墨/1Cr18Ni9
    導向套
    2Cr13
    填料
    柔性石墨
    螺栓
    35CrMoA
    螺母
    45
    四、流量系數(Cv)：
    DN
    50
    65
    80
    100
    125
    150
    200
    250
    300
    350
    400
    500
    Cv
    15
    20
    35
    60
    70
    110
    150
    230
    420
    540
    710
    1020

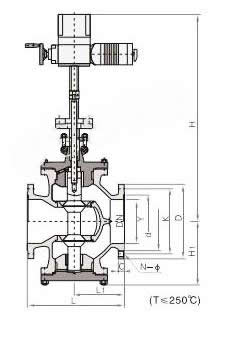

    五、凱斯特牌Y945H/Y型電動雙座蒸汽減壓閥外形尺寸(PN1.6-4.0)：
    公稱通徑DN
    外 形 尺 寸
    L
    L1
    H
    Hl
    50
    300
    150
    880
    190
    65
    340
    170
    890
    205
    80
    380
    190
    910
    215
    100
    400
    215
    950
    240
    125
    430
    225
    990
    275
    150
    450
    230
    1090
    320
    200
    500
    260
    1160
    340
    250
    550
    285
    1230
    370
    300
    750
    395
    1370
    460
    350
    850
    445
    1450
    530
    400
    950
    550
    1570
    660
    500
    1130
    680
    1780
    800
    六、凱斯特牌Y945H/Y型電動雙座蒸汽減壓閥外形尺寸(PN6.4-16.0)：
    公稱通徑DN
    外 形 尺 寸
    L
    L1
    H
    Hl
    50
    300
    150
    880
    200
    65
    340
    170
    890
    215
    80
    380
    190
    910
    225
    100
    400
    215
    950
    250
    125
    430
    225
    990
    285
    150
    450
    230
    1090
    330
    200
    500
    260
    1160
    355
    250
    550
    285
    1230
    390
    300
    750
    395
    1370
    480
    350
    850
    445
    1450
    550
    400
    950
    550
    1570
    700
    500
    1130
    680
    1780
    820
    七、電動執行器選配及性能指標：
    公稱通徑
    50
    65
    80
    100
    125
    150
    200
    250
    300
    350
    400
    500
    配執行機構型號
    ZKZ-310BC
    ZKZ-410BC/ZKZ-510BC
    ZKZ-510BC
    ZKZ-610BC/ B+Z250/F1800
    行程
    25
    30
    50/30
    50
    60
    100
    推力(N)
    4000
    6400/1600
    16000
    2500
    全行程時間(S)
    20
    32
    37
    62
    輸入信號
    4-20mA DC
    供電電源
    220V 50Hz
    -
    380V 50Hz
    基本誤差(%)
    ≤±2.5
    基本誤差(%)
    ≤±1.5
    基本誤差(%)
    ≤3


    訂貨須知：
    一、①Y945H/Y型電動雙座蒸汽減壓閥產品名稱與型號②Y945H/Y型電動雙座蒸汽減壓閥口徑③Y945H/Y型電動雙座蒸汽減壓閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的Y945H/Y型電動雙座蒸汽減壓閥型號，請按Y945H/Y型電動雙座蒸汽減壓閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
    感謝您訪問我們的網站【http://tbhrg.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
