一、產品[ZCZ(ZCZP)蒸汽電磁閥]的詳細資料：
產品型號：ZCZP
產品名稱：蒸汽電磁閥
產品特點：凱斯特牌ZCZ(ZCZP)系列蒸汽電磁閥適用于以蒸汽為加熱介質，進行溫度自動控制的執行機構?？蓪φ羝訜崞?、散熱器、干燥器等蒸汽設備及各類溫度自控儀、蒸汽定型機、蒸汽機、蒸汽回潮機等成套設備的鍋爐蒸汽管道進行二位式自動控制和遠程控制。凱斯特牌廣泛應用于染化、紡織、印染、食品、醫藥、卷煙、水泥制品、石油化工、冶金等部門的自控系統。 蒸汽電磁閥價格,蒸汽電磁閥廠家,蒸汽電磁閥報價。

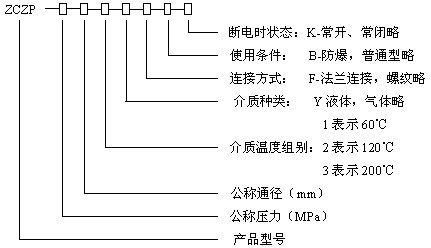

二、型號規格說明：
三、技術參數：
|
工作介質 |
蒸汽及其他腐蝕性氣體 |
|||||||||||
|
介質溫度℃ |
≤200 |
|||||||||||
|
公稱壓力（MPa） |
1.6 |
|||||||||||
|
工作壓力（MPa） |
0.05~1.6 |
0.1~1.6 |
||||||||||
|
電源電壓 |
AC220V其余規格可作特殊訂貨 |
|||||||||||
|
使用壽命 |
按JB/T7352-94規定 |
|||||||||||
|
額定流量系（KV） |
||||||||||||
|
泄漏量（ml/min） |
按JB/T7352-94·F規定 |
|||||||||||
|
公稱通徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
|
功耗（VA） |
40、30 |
30 |
||||||||||

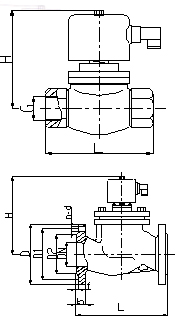

四、凱斯特牌ZCZ(ZCZP)系列蒸汽電磁閥安裝尺寸：
|
公稱通徑 （DA） |
內螺紋連接 |
法蘭連接 |
|||||||||
|
外形尺寸 |
內螺紋 |
外形尺寸 |
法蘭尺寸 |
||||||||
|
H |
L |
G |
H |
L |
D |
D1 |
D2 |
b |
f |
n-d |
|
|
15 |
153 |
92 |
1/2 |
175 |
130 |
95 |
65 |
46 |
14 |
2 |
4 -Φ14 |
|
20 |
153 |
92 |
3/4 |
180 |
150 |
105 |
75 |
56 |
16 |
2 |
4 -Φ14 |
|
25 |
153 |
110 |
1 |
195 |
160 |
115 |
85 |
65 |
16 |
3 |
4 -Φ14 |
|
32 |
176 |
120 |
11/4 |
205 |
180 |
140 |
100 |
76 |
18 |
3 |
4 -Φ18 |
|
40 |
176 |
140 |
11/2 |
220 |
200 |
150 |
110 |
84 |
18 |
3 |
4 -Φ18 |
|
50 |
192 |
162 |
2 |
235 |
230 |
165 |
125 |
99 |
20 |
3 |
4 - Φ18 |
|
65 |
- | - | - |
250 |
290 |
185 |
145 |
118 |
20 |
3 |
4 -Φ18 |
|
80 |
- | - | - |
260 |
310 |
200 |
160 |
132 |
20 |
3 |
8 -Φ18 |
|
100 |
- | - | - |
290 |
350 |
220 |
180 |
156 |
22 |
3 |
8 -Φ18 |
|
125 |
- | - | - |
365 |
400 |
250 |
210 |
184 |
22 |
3 |
8 -Φ18 |
|
150 |
- | - | - |
400 |
480 |
285 |
240 |
211 |
24 |
3 |
8-Φ22 |
訂貨須知：
一、①ZCZ(ZCZP)系列蒸汽電磁閥產品名稱與型號②ZCZ(ZCZP)系列蒸汽電磁閥口徑③ZCZ(ZCZP)系列蒸汽電磁閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的ZCZ(ZCZP)系列蒸汽電磁閥型號，請按ZCZ(ZCZP)系列蒸汽電磁閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
