ZBSF系列全不銹鋼電磁閥

- 產品型號:
- ZBSF
- 產品口徑:
- 15-50mm
- 產品壓力:
- 0.01-1.6MPa
- 產品材質:
- 不銹鋼
聯系我們

產品說明

一、產品[ZBSF系列全不銹鋼電磁閥]詳細資料：

產品名稱: 不銹鋼電磁閥

產品用途:ZBSF系列全不銹鋼電磁閥是工業過程自動化控制系統用的執行器。它在接受電控信號后能自動開啟或關閉，實現對管道中的流體介質的通斷或流量調節控制。本系列電磁閥可廣泛地應用于紡織、印刷、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理等生產和科研部門以及浴室、食堂、空調等人們?nèi)粘Ｉ钤O(shè)施中。ZBSF-Y系列電磁閥主要用于腐蝕性液體、超凈液體和食用液體等液體介質的控制。

主要特點：

耐蝕：絕大部分零件用不銹鋼或鑄造不銹鋼制成，防腐蝕性良好。
耐熱：電磁部分、密封件全部采用特種耐高溫電工材料和密封材料，并采用了有效的隔熱措施。
耐磨：選材合理，閥環和導向套間巧妙地利用流體的潤滑作用，減少磨損。
可靠：結構簡單、緊湊、融合了直動式和先導間接式電磁閥的優點，在低壓差或壓差為零情況下也能可靠工作。

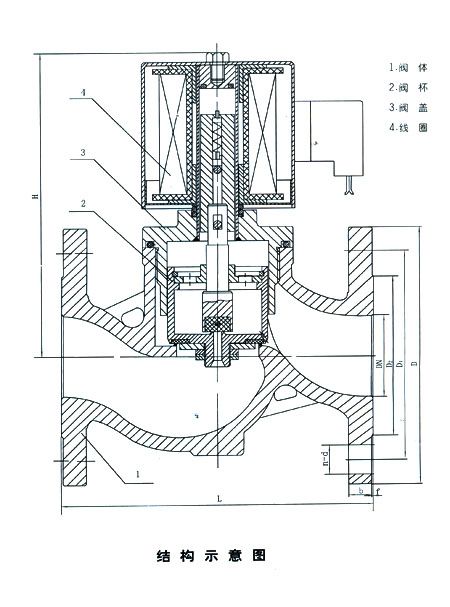

結構原理：

本閥為分步動作直接先導式電磁閥，根據斷電時所處開關狀態的不同，可分為常閉電磁閥和常開電磁閥。常閉電磁閥，線圈通電后街鐵在電磁力作用下先帶動副閥開啟，主閥在所形成的介質壓差和電磁力的作用下而開啟。線圈斷電，街鐵部件復位，主副閥利用介質壓力而緊密關閉。
常開電磁閥，線圈通電后，街鐵在磁力作用下下移，推動副閥閥塞下移，直到和副閥座壓緊，副閥關閉，由于主閥閥杯上下壓差趨于相等，主要閥閥杯由磁力和自重壓緊密封面，閥門關閉。線圈斷電，磁力為零，街鐵和副閥閥塞由彈簧作用上升，副閥打開，主閥閥杯為內介質經副閥流走，壓力下降，主閥閥杯由上下壓差作用向上升起，主閥打開，閥門開啟。

二、主要技術參數:

項目	說明
工作介質	腐蝕性流體、超凈流體、食用流體 ZBSF-1：氣體用ZBSF-1Y：液體用 ZBSF-2：氣體用ZBSF-2Y：液體用
介質溫度℃	ZBSF-1(1Y)：≤60℃ ZBSF-2(2Y)：≤200℃
公稱壓力 (MPa)	1.6
工作壓差 (MPa)	0-1.6
公稱通徑 (mm)	10	15	20	25	32	40	50
電源電壓	AC220V其余規格可作特殊訂貨
使用壽命	按 JB/T7352-94規定
額定流量系數
泄漏量	按 JB/T7352-94．F級規定
功耗	AC≤70VA

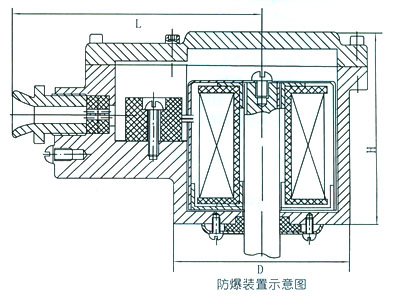

防爆標志	dIIBT4
防爆證編號	CE991010
出線口接頭	內螺紋 M20×1.5
環境溫度	-40-+60℃

三、主要外形尺寸:

DN	L	H	D	D1	D2	b	f	n-d
10	115	148	φ90	φ60	φ41	14	2	4-φ14
15	115	148	φ95	φ65	φ46	14	2	4-φ14
20	115	148	φ105	φ75	φ56	16	2	4-φ14
25	125	148	φ115	φ85	φ65	16	3	4-φ14
32	150	182	φ140	φ100	φ76	18	3	4-φ18
40	165	182	φ150	φ110	φ84	18	3	4-φ18
50	190	192	φ160	φ125	φ99	20	3	4-φ18

安裝須知:

1、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。

2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，須定期清潔干凈。

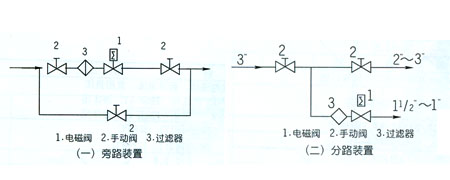

3、在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，最好安裝旁路裝置。如圖(一)。注意：旁路上的閥門平時須關閉。如果電磁閥安裝在支架上，電磁閥的通徑應小于主管道上閥門的通徑。如圖(二)。
4、安裝電磁閥前，管道必須清洗干凈。建議閥前安裝過濾器，蒸汽管路安裝疏水閥。
5、不要將閥安裝于管道低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而妨礙動作。
6、普通型不可在爆炸危險場合使用。
7、在管道剛性不足情況下，建議把閥前后管子用支架固定，以防電磁閥工作時引起振動。
8、在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
9、電磁閥前后管道上需裝壓力表，以便觀察管道壓力。

使用保養 ：

1、建議使用單位指派專人負責使用保養。
2、電磁閥安裝后，須通入介質試動作數次，確認正常后方可投入正式使用。
3、應定期清洗大閥內外及銜鐵吸合面的污物。注意不要損壞密封面。
4、電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。
5、電磁閥從管路上卸下，不用時，應將內部及零件試凈并用壓縮空氣吹凈貯存。
6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，再和閥座研磨。
7、工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差范圍內。當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閥要停止使用，關閉前后手動閥，以防止電磁閥爆炸和泄漏。

訂貨須知：

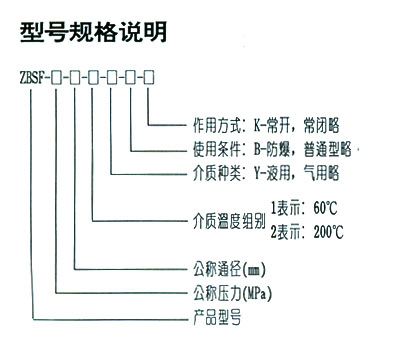

1、訂貨時請注明型號，公稱通徑、公稱壓力、工作介質、工作壓差、介質溫度、電源電壓及頻率、介質粘度。
2、電磁閥正常工作時的電壓為220+22-15V，如果超過此范圍，請訂貨時注明電壓的波動量。其他規格電源電壓可做特殊訂貨。
3、閥門開通時間達12小時／天以上，請選用常開式電磁閥。當使用環境周圍有易燃易爆品，請選用防爆型電磁閥。
