一、產品[H14H內螺紋旋啟式止回閥]的詳細資料：
產品名稱：內螺紋旋啟式止回閥
產品特點：公稱壓力：2.5MPa 適用溫度范圍：-20～232℃～350℃ 適用介質：水、油、氣及某些腐蝕性液體（W.O.G） 螺紋類型：G·NPT.BSPT.BSP DIN259/2999。
二、H14H內螺紋旋啟式止回閥應用規范：
公稱壓力：2.5MPa
適用溫度范圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W.O.G）
螺紋類型：G·NPT.BSPT.BSP DIN259/2999
|
公稱壓力
|
PN
|
1.6, 2.5, 4.0, 6.4
|
MPa
|
|
強度試驗壓力
|
PT
|
2.4, 3.8, 6.0, 7.6
|
|
|
低壓氣密封試驗壓力
|
0.6
|
||
|
高壓氣密封試驗壓力
|
2.0, 3.0, 4.8, 7.6
|
||
|
適用介質
|
H14W-(16-64)C
|
H14W-(16-64)P
|
H14W-(16-64)R
|
|
水、油品、汽
|
硝酸類
|
醋酸類
|
|
|
適用溫度
|
-40～180
|
||
|

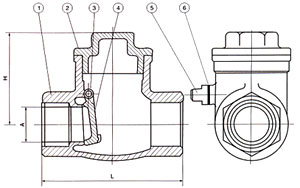

序號NO.
|
零件名稱
|
材質
|
|
1
|
閥體
|
不銹鋼CF8M/CF8
|
|
2
|
閥蓋
|
不銹鋼CF8M/CF8
|
|
3
|
搖桿插銷
|
不銹鋼316/304
|
|
4
|
閥瓣
|
不銹鋼CF8M/CF8
|
|
5
|
螺塞
|
不銹鋼316/304
|
|
6
|
螺塞墊片
|
聚四氟乙烯PTFE
|
|
SIZE
|
1/2"
|
3/4"
|
1"
|
11/4"
|
11/2"
|
2"
|
21/2"
|
3"
|
|
A
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
|
H
|
42
|
51
|
60
|
67
|
75
|
81
|
93
|
104
|
|
L
|
65
|
80
|
90
|
105
|
120
|
140
|
180
|
200
|
|
重量WT(g)
|
310
|
445
|
680
|
1040
|
1490
|
2020
|
2650
|
3420
|
訂貨須知：
一、①內螺紋旋啟式止回閥產品名稱與型號②內螺紋旋啟式止回閥口徑③內螺紋旋啟式止回閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的內螺紋旋啟式止回閥型號，請按內螺紋旋啟式止回閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
