尿素專用閥
J/L44H/Y高壓角式截止閥
    • 產品型號:
    • J/L44H/Y
    • 產品口徑:
    • 6-200mm
    • 產品壓力:
    • 16.0-32.0Mpa
    • 產品材質:
    • 碳鋼、不銹鋼
產品說明
  • 一、產品[J/L44H/Y高壓角式截止閥（西高式）]詳細資料：
    產品名稱：高壓角式截（止回、節流）閥
    產品型號：L44H/Y/W
    公稱通徑：15～150mm
    公稱壓力：1.6～16MPa
    使用溫度：≤425℃
    閥門材質：碳鋼、不銹鋼、鑄鐵
    適用介質：水、蒸汽、油品、
    詳細介紹：J44H/Y高壓角式截止閥、節流閥是一種常用的截?cái)嚅y，主要用來接通或截?cái)喙苈分械慕橘|(zhì)，一般用于氯化氫氣中、小口徑的管道。氯化氫閥門的種類按閥桿螺紋的位置分有外螺紋式、內螺紋式。按介質的流向分，有直通式、直流式和角式。
    J/L44H高壓角式截止閥結構特點：
    J/L44Y-320高壓角式截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面 ，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式(閥桿升降，手輪不升降)，也有升降 旋轉桿式(手輪與閥桿一起旋轉升降，螺母設在閥體上)。J44H-320高壓角式截止閥只適用于全開和全關，不允許作調節和節流。 J44H-320高壓角式截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不 泄漏。當介質由閥瓣下方進入閥門時，操作力所需克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關J/L44H-320高壓的力,比開J/L44H-320高壓的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。
    設計與制造標準:
    設計標準：JB、GB、ANSI
    設計制造按GB12235-89
    結構長度按 GB12221-89
    法蘭尺寸按JB/G79-94
    閥門檢查和試驗按GB13927
    二、J/L44Y型高壓截止閥性能與規范



    公稱壓力
    16
    32
    Mpa
    殼體試驗
    24
    48
    密封試驗
    17.6
    35.2
    氣密封試驗
    0.5-0.7
    適用介質
    C
    P
    R
    水、油品、蒸汽
    氮?dú)浠旌蠚?/div>
    堿液、液氨
    適用溫度℃
    ≤200



    三、J/L44Y型高壓截止閥主要連接與外形尺寸

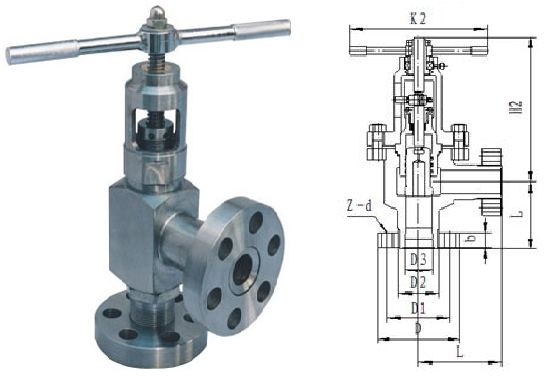

    型 號
    通徑
    DNmm
    主要連接尺寸
    外形尺寸
    L
    D
    D1
    M
    D2
    b
    Z-фd
    LO
    H
    H1
    AJ44H-320
    AL44H-320
    3
    60
    70
    42
    M14×1.5
    10
    15
    3-16
    100
    71
    77
    6
    60
    70
    42
    M14×1.5
    10
    15
    3-16
    150
    80
    94
    J44H-160
    L44Y-160
    10
    90
    95
    60
    M24×2
    10
    20
    3-18
    200
    260
    275
    15
    105
    95
    60
    M24×2
    16
    20
    3-18
    200
    268
    288
    J44H-320
    L44Y-320
    10
    90
    95
    60
    M24×2
    10
    20
    3-18
    200
    268
    275
    15
    105
    105
    68
    M33×2
    17
    20
    3-18
    200
    268
    288
    J44Y-160
    L44Y-160
    25
    120
    102
    68
    M33×2
    28
    20
    3-18
    300
    225
    245
    32
    135
    115
    80
    M42×2
    37
    22
    4-18
    300
    222
    248
    40
    165
    165
    115
    M52×2
    47
    28
    6-26
    350
    265
    300
    50
    190
    165
    115
    M64×3
    59
    32
    6-26
    400
    303
    345
    J44H-320
    L44Y-320
    25
    120
    115
    80
    M42×2
    35
    22
    4-18
    300
    225
    245
    32
    135
    135
    95
    M48×2
    41
    25
    4-22
    300
    222
    248
    40
    165
    165
    115
    M64×3
    58
    32
    6-26
    350
    265
    300
    50
    190
    200
    145
    M80×3
    70
    40
    6-29
    400
    303
    345
    GJ44H-160
    GL44H-160
    65
    215
    200
    145
    M80×3
    73
    40
    6-29
    710
    430
    490
    80
    260
    225
    170
    M100×3
    93
    50
    6-33
    810
    520
    600
    100
    290
    260
    195
    M125×4
    115
    60
    6-36
    850
    595
    685
    GJ44H-320
    GHJ44H-320
    65
    215
    225
    170
    M100×3
    90
    50
    6-33
    710
    430
    490
    80
    260
    260
    195
    M125×4
    112
    60
    6-36
    810
    520
    600
    100
    290
    300
    235
    M155×4
    130
    75
    8-39
    850
    595
    285
    訂貨須知：
    一、①J/L44H型高壓截止閥產品名稱與型號②J/L44H型高壓截止閥口徑③J/L44H型高壓截止閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的J/L44H型高壓截止閥型號，請按J/L44H型高壓截止閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
    感謝您訪問我們的網站【http://tbhrg.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
