法蘭球閥
Q47H/Y Q347H/Y美標固定三段式球閥
    • 產品型號:
    • Q47H/Y Q347H/Y
    • 產品口徑:
    • 1/2-24“
    • 產品壓力:
    • 150-1500LB
    • 產品材質:
    • 碳鋼、不銹鋼
產品說明

  •  一、美標固定三段式球閥產品詳細介紹：

    型號：Q47H/Y Q347H/Y

    Q47H/Y固定式球閥關閉件球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門，本身結構緊湊，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的應用

    Q47H/Y固定式球閥主要優點：
    1．操作省力：球體由上下軸套支撐，減少摩擦，
    2，密封性能可靠：密封件嵌于不銹鋼閥座內，金屬閥座尾端設有彈簧，當密封面磨損時，在彈簧作用下閥門繼續保持良好密封。
    3，防火結構：密封面燒毀時，在彈簧力作用下，推動閥座與球體形成金屬密封。
    4，自動泄壓功能：當閥門中腔介質，壓力超過彈簧預緊力，出口端閥座后退脫離球體，達到自動泄壓效果，泄壓后閥座自動復位。
    5，輔助密封設置系統（可選）：密封面受損后，通過輔助密封系統像密封面注相應的密封劑即可修復密封面。
    固定式球閥主要參數說明：
    固定式球閥基本型號：Q47F/W/H/Y，Q347F,Q647F,Q947F等
    密封面材質：F-增強型聚四氟乙烯PTFE，W-本體面，H-不銹鋼，Y-硬質合金STL
    連接方式：4-法蘭端（RF突面，凹面，凸面，RJ面等）
    壓力等級：150~600LB,1.6MPa~ 10.0MPa
    產品規格：DN50-1400mm(2"-56")
    可選閥體材質：鑄鋼WCB,A105,LF2,WC6,WC9,CF8,CF8M,CF3,CF3M或根據客戶要求選。
    適用溫度：-29℃≤t≤570 ℃（跟閥體材質及密封面材質不同所承溫有差異）
    適用介質：水、石油、天然氣及酸堿介質等
    可選驅動方式：手動、電動、氣動、液動、蝸輪驅動等
    適用范圍：
    廣泛適用于食品、醫藥、石油、化工、天然氣、鋼鐵、環保、造紙等輸送管路中做介質切斷或流通。
    固定式球閥系列產品（固定式球閥關鍵字）：
    Q47F手動軟密封固定球閥，Q347F蝸輪傳動固定式球閥，Q947電動固定式球閥，Q647氣動固定式球閥，A105鍛鋼固定式球閥，LF2低溫鋼固定式球閥，不銹鋼固定式球閥，二段式球閥，三段式球閥，高溫球閥，高壓球閥，金屬硬密封固定球閥，

    1.美標固定三段式球閥所有部件均為鍛件
    2.采用下裝式閥桿,設備倒密封結構
    3.采用鑲嵌式閥座,閥座背后設備O型圈,確保介質不外漏
    4.密封面采用尼龍 1010,它的磨擦系數通常為巴氏合金的1/3，因此它是一種自然滑性材料。但抗彎曲強度和沖擊強度及較高的延性，與金屬不相上下。

    二、主要零件材料Materials for Main Parts

    名稱Part WCB類 CF8類 CF3類 CF8M類 CF3M類
    閥體左體Body&Body cap A216-WCB A315-CF8 A35-CF3 A351-CF8M A351-CF3M
    球體Ball B2-B8 A105-1025 A182-F304L A182-F304L A132-F316 A182-F316L
    B8以上 A216-WCB A351-CF8M A351-CF3 A351-CF8M A351-CF3M
    閥桿Steml A182-F6a A182-F304 A182-F304L A182-F336 A182-F316L
    閥座Seat PTFE/增強PTFE/NYLIV PTFE/Reinforced PTFE/Nyion
    閥座支承圈Seat Retainer A105-1025 A182-F304 A182-F304L A182-F316 A182-F316L
    彈簧Spring   3yc-7/17-49H
    O形圈O-RING NBR 氟橡膠Viton
    螺柱Stud A193-B7 A193-B8
    螺母Nut A194-2H A194-8

    應用規范
    設計制造按:AP16D/ANSB16.34,GB12237-89
    結構長度按:AP16D/ANSIB16.10,GB12221-89
    法蘭尺寸按:ANSIB16.5,JB79-59,GB9113-88
    檢查試驗按:AP16d/AP1598 ZBJ16006
    使用溫度:-28～150℃(標準型)-28～350℃(高溫)低溫(請注明溫度)
    Applying specification
    Design and manufacturing conform to:AP16D/ANSB16.34,GB12237-89
    The face fo face dimensions conform fo:AP16D/ANSIB16.10,GB12221-89
    The dimensions of flangesconform:ANSIB16.5,JB79-59,GB9113-88
    Inspectionand Test conform to:AP16d/AP1598 ZBJ16006
    Working temperature:-28～150℃(Standard typi) -28～350℃(High temperature type)
    Please advise temperature degree for low temperature of Main Part:

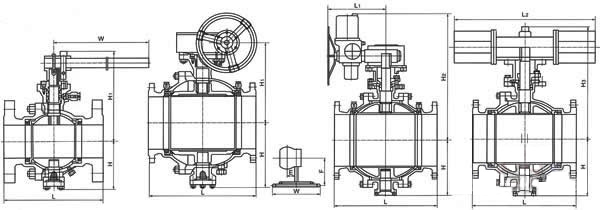

    三、主要尺寸及重量Main dimensions and Weight

    公稱壓力
    PN(Class)    		 公稱通徑
    DN    		 L d1 D D1 D2 D6 f f2 b Z-φd H1 H2
    RF BW 全通徑 縮徑
    150LB 1/2 108 140 13 - 89 60.5 35 - 2 - 12 4-15 - 59
    3/4 117 152 19 - 98 70 43 - 2 - 12 4-15 - 63
    1 127 165 25 - 108 79.5 51 - 2 - 12 4-15 - 75
    11/4 140 178 32 - 117 89 64 - 2 - 13 4-15 -
    11/2 165 190 38 - 127 98.5 73 - 2 - 15 4-15 - 95
    2 178 216 51 - 152 120.5 92 - 2 - 16 4-19 - 107
    21/2 190 241 64 - 178 139.5 105 - 2 - 18 4-19 - 142
    3 203 283 76 64 190 152.5 127 - 2 - 19 4-19 - 152
    4 229 305 102 76 229 190.5 157 - 2 - 24 8-19 - 178
    5 356 381 127 102 254 216 186 - 2 - 24 8-22 - 252
    6 394 457 152 127 279 241.5 216 - 2 - 26 8-22 - 272
    8 457 521 203 152 343 298.5 270 - 2 - 29 8-22 - 398
    10 533 559 254 203 406 362 324 - 2 - 31 12-26 335 495
    12 610 635 305 254 483 432 381 - 2 - 32 12-26 385 580
    14 686 762 337 305 533 476 412 - 2 - 35 12-29 430 625
    16 762 838 387 337 597 540 470 - 2 - 37 16-29 470 720
    18 864 914 438 337 635 578 533 - 2 - 40 16-32 - -
    20 914 991 489 387 699 635 584 - 2 - 43 20-32 590 840
    24 1067 1143 591 489 813 749.5 692 - 2 - 48 20-35 700 1050
    300LB 1/2 140 140 13 - 95 66.5 35 - 2 - 15 4-15 - 59
    3/4 152 152 19 - 117 82.5 43 - 2 - 16 4-19 - 63
    1 165 165 25 - 124 89 51 - 2 - 18 4-19 - 75
    11/4 178 178 32 - 133 98.5 64 - 2 - 19 4-19 - -
    11/2 190 190 38 - 156 114.5 73 - 2 - 19 4-22 - 95
    2 216 216 51 - 165 127 92 - 2 - 23 8-19 - 107
    21/2 241 241 64 - 190 149 105 - 2 - 26 8-22 - 142
    3 283 283 76 64 210 168.5 127 - 2 - 29 8-22 - 152
    4 305 305 102 76 254 200 157 - 2 - 32 8-22 - 178
    5 381 381 127 102 279 235 186 - 2 - 35 8-22 - 252
    6 403 457 152 127 318 270 216 - 2 - 37 12-22 - 272
    8 502 521 203 152 381 330 270 - 2 - 42 12-25 - 398
    10 568 559 254 203 445 387.5 324 - 2 - 48 16-29 335 495
    12 648 635 305 254 521 451 381 - 2 - 51 16-32 385 580
    14 762 762 337 305 584 514.5 413 - 2 - 54 20-32 430 625
    16 838 838 387 337 648 571.5 470 - 2 - 58 20-35 470 720
    18 914 914 432 337 711 628.5 533 - 2 - 61 24-35 - -
    20 99 991 483 387 775 686 584 - 2 - 64 24-35 590 840
    24 1143 1143 591 483 914 813 692 - 2 - 70 24-41 700 1050
    400LB 1/2 140 140 13 - 95 66.7 35 - 6.4 - 14.5 4-15 - 59
    3/4 152 152 19 - 117 82.5 43 - 6.4 - 16 4-19 - 63
    1 165 165 25 - 124 88.9 51 - 6.4 - 17.5 4-19 - 75
    11/4 178 178 32 -
    11/2 190 190 38 - 156 114.3 73 - 6.4 - 22.5 4-22 - 95
    2 216 216 51 - 165 127 92 - 6.4 - 25.5 8-19 - 107
    21/2 241 241 64 -
    3 283 283 76 64
    4 305 305 102 76 254 200 157 - 6.4 - 35 8-26 - 178
    5 381 381 127 102
    6 403 457 152 127 318 269.9 216 - 6.4 - 41.5 12-26 250 300
    8 502 521 203 152 381 330.2 270 - 6.4 - 18 12-29 294 374
    10 568 559 254 203 445 387.3 324 - 6.4 - 54 16-32 370 445
    12 648 635 305 254 520 450.8 381 - 6.4 - 57.5 16-35 420 515
    14 762 762 337 305 585 514.3 413 - 6.4 - 60.5 20-35 460 550
    16 838 838 387 337 650 571.5 470 - 6.4 - 63.5 20-39 505 615
    18 914 914 432 337
    20 991 991 483 387 775 685.8 584 - 6.4 - 70 24-42 630 810
    24 1143 1143 591 483 915 812.8 692 - 6.4 - 76.5 24-48 825 1010

    四、主要尺寸及重量Main dimensions and Weight

    公稱壓力
    PN(Class)    		 公稱通徑
    DN    		 L d1 D D1 D2 D6 f f2 b ZZ-φd H1 H2
    RF BW 全通徑 縮徑
    600LB 1/2 165 165 13 - 95 66.5 35 - 6.4 - 15 4-15 - 59
    3/4 191 191 19 - 118 82.5 43 - 6.4 - 16 4-19 - 63
    1 216 216 25 - 124 89 51 - 6.4 - 18 4-19 - 75
    11/4 229 229 32 - 133 98.5 64 - 6.4 - 21 4-19 - -
    11/2 241 241 38 - 156 114.5 73 - 6.4 - 23 4-22 - 95
    2 292 292 51 38 165 127 92 - 6.4 - 26 8-19 - 107
    21/2 330 330 64 51 190 179 105 - 6.4 - 29 8-22 - 178
    3 356 356 76 64 210 168.5 127 - 6.4 - 32 8-22 - -
    4 432 432 102 76 273 216 157 - 6.4 - 38 8-25 - -
    6 559 559 152 127 356 292 216 - 6.4 - 48 12-29 250 300
    8 660 660 200 152 419 349 270 - 6.4 - 56 12-32 294 374
    10 787 787 248 200 508 432 324 - 6.4 - 64 16-35 370 445
    12 838 838 298 248 559 489 381 - 6.4 - 67 20-35 420 515
    14 889 889 327 298 603 527 413 - 6.4 - 70 20-38 460 550
    16 991 991 375 327 686 603 470 - 6.4 - 77 20-41 505 615
    18 1092 1092 432 327 743 654 533 - 6.4 - 83 20-45 630 810
    20 1194 1194 483 375 813 724 584 - 6.4 - 89 24-45 - -
    900LB 2 368 368 47 38 216 165.1 92 - 7.92 - 38.5 8-26 - -
    3 381 381 73 57 244 190.5 127 123.82 7.92 - 41.5 8-29 191 259
    4 457 457 98 73 292 234.5 157 149.22 7.92 - 44.5 8-32 216 297
    6 610 610 146 121 381 317.5 216 211.12 7.92 - 50 12-32 270 360
    8 737 737 190 146 470 393.7 270 269.88 7.92 - 63.5 12-39 322 394
    10 838 838 238 180 545 459.5 324 323.85 7.92 - 70 16-39 420 502
    12 965 965 282 238 610 533.4 381 381.00 7.92 - 79.5 20-39 470 572
    14 1029 1029           419.10 11.13 - 86 20-42 510 675
    16 1130 1130           469.90 11.13 - 89 20-45 600 762
    18 1219 1219           533.40 12.7 - 102 20-51 700 866
    20 1334 1334           584.20 12.7 - 108 20-54 720 894
    1500LB 2 368 368 47 47 216 165.1 124 95.25 7.92 - 38.5 8-26 126 217
    3 470 470 73 73 267 203.2 168 136.92 7.92 - 48 8-32 191 259
    4 564 564 98 98 311 245.5 194 161.92 7.92 - 54 8-35 216 297
    6 705 705 146 146 394 317.5 248 211.12 9.52 - 83 12-39 296 365
    8 832 832 190 190 483 393.7 318 269.88 11.13 - 92 12-45 378 475
    10 991 991 238 238 565 482.6 371 323.85 11.13 - 108 12-51 495 578
    12 1130 1130 282 282 675 571.5 438 381.00 14.27 - 124 12-54 542 696
    14 1257 1257     826 635 489 419.10 15.88 - 133.5 16-61 590 761
    16 1384 1384     915 704.5 546 469.90 17.48 - 146.5 16-67 670 831
    20 1664 1664     1170 990.6 673 584.20 17.48 - 178 16-80 750 950

    訂貨須知：

    1.產品型號與名稱 2.公稱通徑DN 3.額定流量系數KV 4.公稱壓力和壓差 5.閥體和閥內組件材料 6.流量特性 7.適用溫度 8.電源電壓和控制信號 9.是否帶附件
