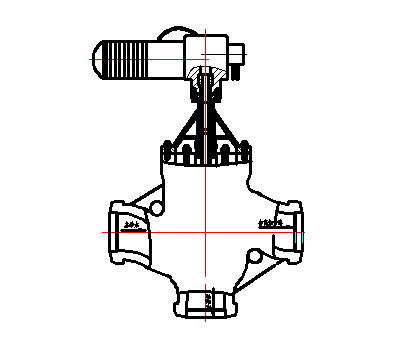

F963Y電動三通閥資料:
用途：
用于200MW～600MW機組高壓加熱器入口給水管道上，與一相同參數的電動閘閥聯程控制，起保護高壓加熱器作用。

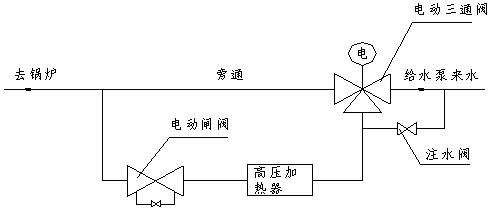

典型位置布置圖
工作原理
此閥門與高加出口電動閘閥配套使用，往高壓加熱器注水后，借助作用于閥桿截面的差壓作用力和電驅裝置的提升力使閥門開啟；當高壓加熱器發生事故而使水位超過允許水位時，電接點水位計或平衡容器提供的電信號使電驅裝置動作，閥門迅速關閉，給水切換到旁通，高壓加熱器安全解列，整個動作時間不超過30秒。
主要零件材料
|
主要零件材質 |
||||
|
閥體 |
閥蓋 |
閥桿 |
閥瓣 |
閥座 |
|
WCB |
WCB |
38CrMoAlA |
20 |
25 |
結構特點：
1、 采用中法蘭螺栓聯接，各支管與管道為焊接連接；
2、 閥體采用鑄鋼件，呈“T”形，介質進口與旁通在同一中心線上，到高壓加熱器出口與介質進口呈角式結構，管道布置方便。
3、 閥體側面開孔并用法蘭蓋封住，便于取出閥瓣進行維修，也可放入研磨工裝研磨閥座，易于在線檢修、維護。
4、 閥桿表面經表面QPQ硬化處理，硬度高，耐磨性好。
5、 閥座、閥瓣密封面堆焊硬質合金，耐磨性及抗擦傷能好。
6、 閥門執行器配置靈活，可根據用戶要求進行配置。

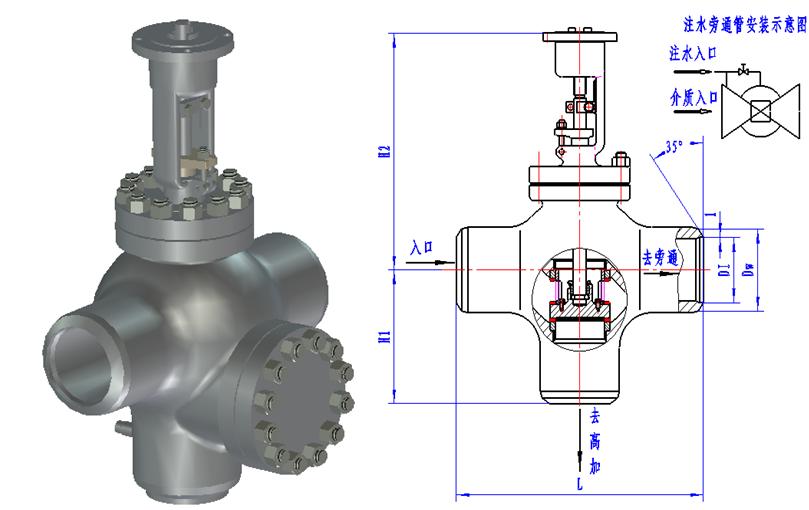

主要外形尺寸和連接尺寸
|
產品圖號 |
產 品
型號及規格 |
DI |
Dw |
L |
H1 |
H2 |
電裝力矩
(N.m) |
重量
（kg） |
|
F00200175.11 |
F963Y-200DN175 |
183 |
230 |
750 |
375 |
665 |
600 |
403 |
|
制造標準
|
壓力溫度等級
|
結構長度
|
焊接端
|
檢驗與試驗
|
|
JB/T3595
ASME B16.34 |
JB/T3595
ASME B16.34 |
JB/T3595
ASME B16.10 |
JB/T3595
ASME B16.25 |
JB/T3595
API 598 |
三、結構特點：
|
序號
|
型號
|
公稱通徑
DNmm） |
公稱壓力
PNMpa） |
介質
|
最高使
用溫度℃） |
質量Kg）
|
連接尺寸
外徑×壁厚mm） |
驅動活
塞壓力Mpa） |
備注
|
|
1
|
GJR963Y-32
|
175
|
32
|
水
|
427
|
555
|
φ219×16
|
0.78-0.98
|
|
|
2
|
GJR963Y-32
|
225
|
32
|
水
|
427
|
663
|
φ273×20
|
0.78-0.98
|
|
|
3
|
GJR963Y-32
|
250
|
32
|
水
|
427
|
1359
|
φ325×31
|
0.78-0.98
|
|
|
4
|
GJR963Y-32
|
300
|
32
|
水
|
427
|
2300
|
φ377×35
|
0.78-0.98
|
|
|
5
|
GJR963Y-32
|
350
|
32
|
水
|
427
|
2785
|
φ457×52
|
2.9
|
|
|
6
|
GJR963Y-32
|
500
|
32
|
水
|
427
|
4900
|
φ508×36
|
2.9
|
五、主要零部件材料
|
名稱
|
閥體
|
閥蓋
|
支架
|
閥桿
|
閥桿螺母
|
|
材料
|
碳鋼
|
ZG230-450
|
ZG230-450
|
38CrMoALA
|
ZQAL9-4
|
|
名稱
|
閥瓣
|
密封圈
|
四開環
|
閥座
|
填料
|
|
材料
|
ZG230-450
|
RSM+1Cr18Ni9Ti
|
38CeMoALA
|
25
|
柔性石墨
|
訂貨須知：
一、①高加進口三通閥產品名稱與型號②高加進口三通閥口徑③高加進口三通閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的高加進口三通閥型號，請按高加進口三通閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
