視鏡
SG系列視鏡
    • 產品型號:
    • SG系列視鏡
    • 產品口徑:
    • 15-200mm
    • 產品壓力:
    • 0.25-2.5Mpa
    • 產品材質:
    • 碳鋼 不銹鋼
產品說明
  • SG系列視鏡性能特點:
    　　視鏡是工業管道裝置上主要附件之一，在石油、化工、醫藥、食品、造紙等工業生產裝置的管道中，能隨時觀察管道液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。
    主要技術參數：
    1、殼體材質：碳鋼、不銹鋼（SUS 8、法蘭標準：GB、HG、SH、HGJ、JB、ANSL、JIS等標準。（用戶指定，請注明壓力等級）
    9、制造、檢測標準：參照《HGJ501-86壓力容器視鏡》設計制造和驗收。
    用戶注意事項：
    1、視鏡安裝 焊接法蘭盤必須清潔并且沒有損傷，經專業人員進行操作。
    2、視鏡鏡片安裝 確信視鏡座平整光滑，鏡片與視鏡座之間的密封墊安裝平整，密封墊沒有損傷并且不粘油脂。在緊固螺釘前確信視鏡座與蓋子安裝正確，然后慢慢緊固螺釘。
    3、鉸接或螺紋連接的視鏡裝置在工作前要確信密封墊安裝良好。如有必要，可對螺栓進行重新緊固。確信視孔與視鏡孔之間的密封墊安裝正確，連接法蘭沒有損傷，并調整好連接螺釘。不僅要確信與視鏡鏡片連接的元件密封良好，還要確信視鏡與焊接法蘭之間的密封均良好，并確保容器內的壓力不超過額定的壓力。
    4、安裝后不能對視鏡有其它的附加壓力，否則會造成視鏡受力不均勻，導致視304、SUS304L、SUS316、SUS316L）、襯氟、塑料（PP、PVC等）。
    2、視窗材質：鈉鈣玻璃、硼硅玻璃、石英玻璃。
    3、工作溫度：
    鈉鈣玻璃的最高允許溫度為150℃，溫度的急劇變化范圍為120℃至20℃。
    硼硅玻璃的最高允許溫度為280℃，溫度的急劇變化范圍為230℃至20℃。
    石英玻璃的最高允許溫度為800℃，溫度的急劇變化范圍為550℃至20℃。
    4、操作壓力：鈉鈣玻璃：0.6Mpa。
    5、硼硅玻璃：0.6~1.0Mpa。
    6、石英玻璃：0.6~2.5Mpa。
    7、密封圈材質：聚四氟乙烯、耐油石棉、丁腈橡膠等。

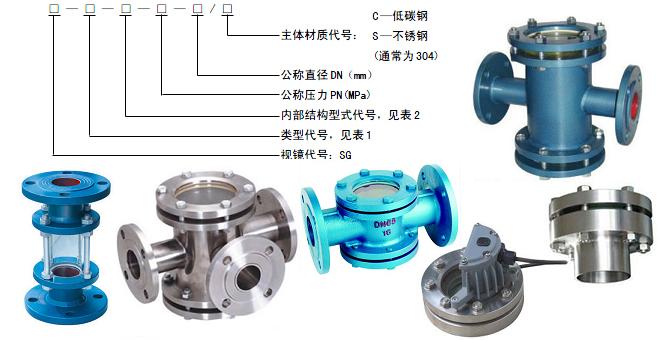

    產品型號標注
    標記示例
    選擇單壓型法蘭連接式視鏡，內部結構擺板式，法蘭公稱壓力為0.6MPa，公稱直徑80mm，主體材料為低碳鋼。標記：SG-II-P-0.6—80／C。
    類型
    對夾型
    單壓型
    螺紋型
    管型
    浮球型
    框式對夾型
    框式單壓型
    壓力容器
    其它
    連接形式
    法蘭
    法蘭
    螺紋
    法蘭
    螺紋
    法蘭
    法蘭
    法蘭
    無勁
    帶勁
    法蘭
    代號
    I
    II
    III
    V
    Va
    Vb
    VI
    VII
    VIIa
    VIIb
    Ixa,b
    產品規格及技術參數

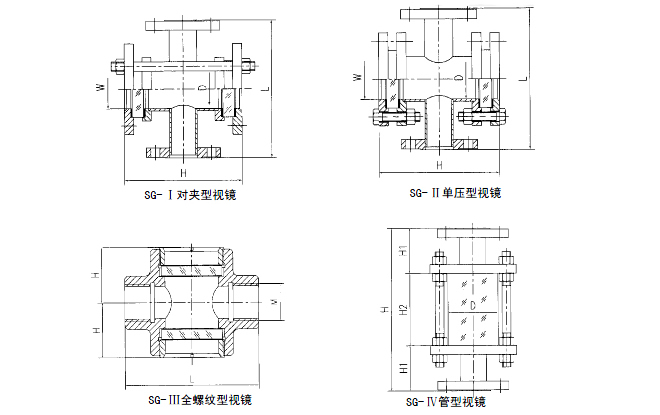

    (1)SG-I對夾型視鏡
    DN
    窗徑W
    管內D
    H
    L
    適用工況
    PN≤1.6
    PN≤2.5
    8
    58
    40
    75
    140
    160
    PN≤2.5PMa
    工作壓力≤1.0MPa
    工作溫度0-180℃
    10
    58
    40
    75
    140
    160
    15
    58
    40
    75
    140
    160
    20
    68
    50
    85
    160
    180
    25
    68
    50
    85
    160
    180
    40
    78
    60
    115
    180
    200
    (2)SG—II單壓型視鏡
    DN
    窗徑W
    管內徑D
    PN0.6
    PN1.0、PN1.6
    PN2.5
    H
    L
    H
    L
    H
    L
    50
    80/80
    65/50
    200
    220
    200
    220/250
    210
    250/270
    65
    102/100
    80/102
    230
    250
    230
    250/270
    240
    270/320
    80
    102/100
    102/102
    245
    270
    245
    270/270
    270
    320/380
    100
    125/125
    125/125
    330
    320
    330
    320/320
    360
    360/420
    125
    150/150
    150/150
    340
    360
    360
    370/400
    400
    410/480
    150
    200/200
    200/200
    350
    420
    420
    430/440
    440
    480/550
    注：分母為擺板式單壓視鏡。工作壓力≤1.OMPa，工作溫度0-180℃。
    (3)SG—III全螺紋型視鏡
    DN
    窗徑W
    螺紋M
    H
    L
    適用工況
    PN≤1.6
    PN≤2.5
    6
    58
    G1/4
    75
    140
    160
    PN≤2.5PMa
    工作壓力≤1.0MPa
    工作溫度0-180℃
    10
    58
    G3/8
    75
    140
    160
    15
    58
    G1/2
    75
    140
    160
    20
    68
    G3/4
    85
    160
    180
    25
    68
    G1”
    85
    160
    180
    40
    78
    G1½”
    115
    180
    200
    (4)SG—IV管型視鏡
    DN
    PN
    H
    H1
    H2
    玻璃管
    直徑
    厚度
    20
    1.0
    250
    78
    94
    ф50
    4
    25
    1.0
    250
    78
    94
    ф50
    4
    40
    1.0
    250
    78
    94
    ф60
    5
    50
    1.0
    250
    78
    94
    ф78
    5
    65
    1.0
    250
    78
    94
    ф90
    5

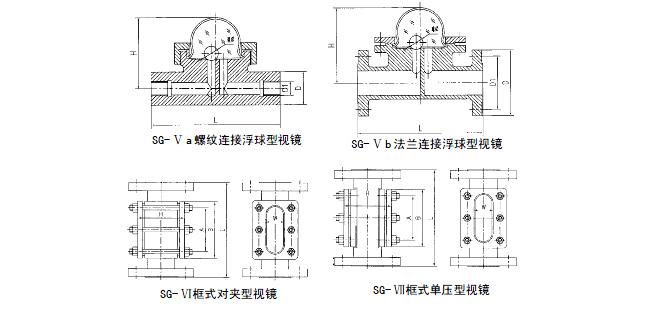

    (5)SG—Va螺紋連接浮球型視鏡
    DN
    d
    D1
    D
    L
    H
    球ф
    圖號
    20
    16
    G3/4”
    38
    120
    70
    18
    HGS0-128-01-1~4
    25
    16
    G1”
    40
    120
    70
    18
    HGS0-128-01-1~4
    32
    16
    G1¼”
    50
    124
    76
    18
    HGS0-128-01-1~4
    40
    16
    G1½”
    56
    124
    80
    18
    HGS0-128-01-1~4
    50
    16
    G2”
    66
    124
    85
    18
    HGS0-128-01-1~4
    注：PN≤0.6MPa，工作壓力≤0.3MPa，工作溫度≤180℃。
    (6)SG-b法蘭連接浮球型視鏡
    DN
    d
    D1
    D
    L
    H
    球ф
    圖號
    65
    65
    130
    160
    340
    260
    40
    HGS0-128-01-1~4
    80
    80
    150
    185
    340
    270
    40
    HGS0-128-01-1~4
    100
    100
    170
    205
    340
    277
    40
    HGS0-128-01-1~4
    125
    125
    200
    235
    340
    290
    40
    HGS0-128-01-1~4
    150
    150
    255
    260
    340
    302
    40
    HGS0-128-01-1~4
    注：PN≤0.6HPa，工作壓力≤0.3MPa，工作溫度≤180℃。
    （7）SG-VI框式對夾型視鏡
    DN
    W
    A
    H
    B
    L
    適用工況
    PN≤1.6
    PN≤2.5
    15
    18
    75
    85
    110
    200
    200
    PN≤2.5Mpa
    工作壓力≤1.0Mpa
    工作溫度0-180℃
    20
    18
    75
    85
    110
    200
    200
    25
    22
    80
    95
    120
    210
    210
    40
    30
    90
    125
    120
    210
    230
    （8）SG-VII框式單壓型視鏡
    DN
    W
    A
    H
    B
    L
    適用工況
    PN≤1.6
    PN≤2.5
    50
    30
    90
    140
    120
    210
    250
    PN≤2.5Mpa
    工作壓力≤1.0Mpa
    工作溫度0-180℃
    65
    30
    90
    155
    120
    220
    250
    80
    35
    100
    180
    120
    230
    250
    100
    35
    100
    205
    120
    230
    260
    125
    40
    110
    235
    130
    260
    290
    150
    40
    110
    260
    130
    260
    290

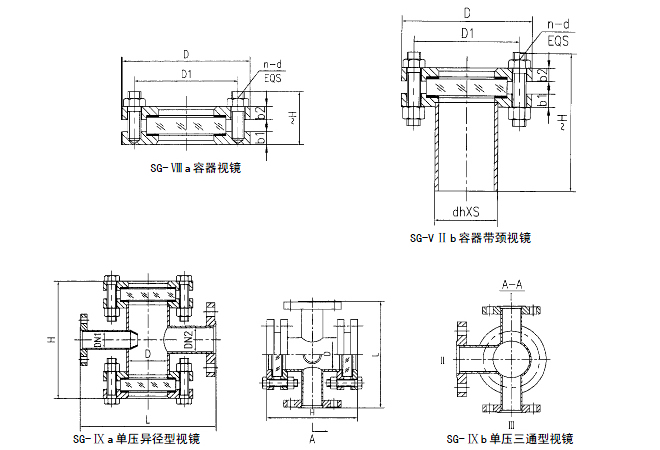

    （9）SG-VIIIa容器視鏡
    DN
    PN
    D
    D1
    b1
    B2
    ≈H
    螺柱
    數量n
    直徑d
    50
    1.0
    130
    100
    34
    22
    79
    6
    M12
    1.6
    130
    100
    34
    24
    79
    6
    M12
    2.5
    130
    100
    34
    26
    84
    6
    M12
    80
    1.0
    160
    130
    36
    24
    91
    8
    M12
    1.6
    160
    130
    36
    26
    91
    8
    ,
    M12
    2.5
    160
    130
    36
    28
    91
    8
    M12
    100
    1.0
    200
    165
    40
    26
    100
    8
    M16
    1.6
    200
    165
    40
    28
    105
    8
    M16
    125
    1.0
    225
    190
    40
    28
    105
    8
    M16
    150
    1.0
    250
    215
    40
    30
    110
    12
    M16
    注：工作溫度0—180℃
    (10)SG-IIIb容器帶頸視鏡
    DN
    PN
    D
    D1
    B1
    B2
    dh×S
    H
    ≈H
    螺柱
    數量n
    直徑d
    50
    1.0
    130
    100
    34
    22
    57×3.5
    70
    79
    6
    M12
    1.6
    130
    100
    34
    24
    57×3.5
    70
    79
    6
    M12
    2.5
    130
    100
    34
    26
    57×3.5
    70
    84
    6
    M12
    80
    1.0
    160
    130
    36
    24
    89×4
    70
    86
    8
    M12
    1.6
    160
    130
    36
    26
    89×4
    70
    91
    8
    M12
    2.5
    160
    130
    36
    28
    89×4
    70
    96
    8
    M12
    100
    1.0
    200
    165
    40
    26
    108×4
    80
    100
    8
    M16
    1.6
    200
    165
    40
    28
    108×4
    80
    105
    8
    M16
    125
    1.0
    225
    190
    40
    28
    133×4
    80
    105
    8
    M16
    150
    1.0
    250
    215
    40
    30
    159×4.5
    80
    110
    12
    M16
    注：容器視鏡參照HGJ501-86標準，工作溫度0~180℃
    （11）SG-IXa單壓異徑型視鏡
    DN1×DN2
    L
    D
    H
    適用工況
    PN0.25
    PN0.6
    25×32
    260
    95
    226
    234
    工作溫度0-180℃
    40×50
    320
    140
    226
    278
    50×65
    320
    140
    226
    278
    65×80
    360
    165
    300
    308
    80×100
    360
    165
    300
    308
    （12）SG-IXb單壓三通型視鏡
    DN
    L
    D
    H
    I
    II
    III
    PN0.25
    PN0.6
    25
    40
    40
    260
    95
    226
    234
    25
    50
    50
    320
    140
    266
    278
    25
    65
    65
    320
    140
    266
    278
    40
    80
    80
    360
    165
    300
    308
    40
    100
    80
    360
    165
    300
    308
    25
    40
    50
    320
    140
    266
    278
    40
    50
    65
    320
    140
    266
    278
    50
    65
    80
    360
    165
    300
    308
    50
    80
    100
    360
    165
    300
    308
    注：工作溫度0—180℃
    訂貨須知：
    一、①SG系列視鏡產品名稱與型號②SG系列視鏡口徑③SG系列視鏡是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的SG系列視鏡型號，請按SG系列視鏡型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
