油田閥
L/J46Y平衡式節流截止閥
    • 產品型號:
    • L/J46Y
    • 產品口徑:
    • 25-200mm
    • 產品壓力:
    • 16.0-35.0Mpa
    • 產品材質:
    • 碳鋼 不銹鋼
產品說明
  • 一、L/J46Y-160平衡式節流截止閥工作原理
    閥瓣通過閥桿壓板和閥桿連接，該閥為節流、截止。順時針方向旋轉手柄，閥桿向下移動，推動閥瓣向下移動，逐步地縮小閥座與閥瓣上的開口通道面積，以此達到減少流體流量和節流降壓的目的。逆時針方向旋轉手柄時則相反。閥瓣中心處和閥桿頭部開有通孔，使閥瓣下腔高壓液體通過通孔進入閥瓣上腔，起到閥瓣上、下腔壓力自平衡作用，便于減少開關力矩，使開關輕便、靈活。該閥也可作閉路裝置，順時針方向旋轉手柄即為關閉，逆時針轉時則為開啟。
    二、L/J46Y-160平衡式節流截止閥適用范圍
    該產品適用于公稱壓力PN<35.0MPa,溫度t<120攝氏度的水、油品、天然氣等介質的管路上，作為介質流量和壓力的調節、節流裝置。
    三、L/J46Y-160平衡式節流截止閥性能規范
    技術參數
    壓力等級（MPa）
    16.0
    20.0
    25.0
    32.0
    35.0
    40.0
    公稱壓力（MPa）
    16.0
    20.0
    25.0
    32.0
    35.0
    40.0
    試驗壓力（MPa）
    強度
    24.0
    30.0
    37.5
    48
    52.5
    60
    密封
    17.6
    22
    27.5
    35.2
    38.5
    44
    適用介質
    水、油品、天然氣等
    工作溫度
    -29～120℃
    四、L/J46Y-160平衡式節流截止閥采用標準
    閥門制造：GB12235
    結構長度：GB/T12221-1989
    法蘭端：GB/T9113-2000
    五、L/J46Y-160平衡式節流截止閥主要零件材料
    零 件 名 稱
    材 料
    標 準
    閥體、閥蓋、手柄
    碳素鑄鋼
    WCB     GB12229
    填料壓蓋、軸承壓板
    優質碳素鋼
    45      GB699
    閥座、閥瓣、閥桿、導向密封套
    鉻不銹鋼
    Cr13    GB1220
    閥桿螺母
    鋁青銅
    QAl9-4  GB1176
    填料
    四氟/耐油橡膠

    螺栓
    優質碳素鋼
    35      GB699
    O形密封圈
    耐油橡膠
    I-2     HG4-329

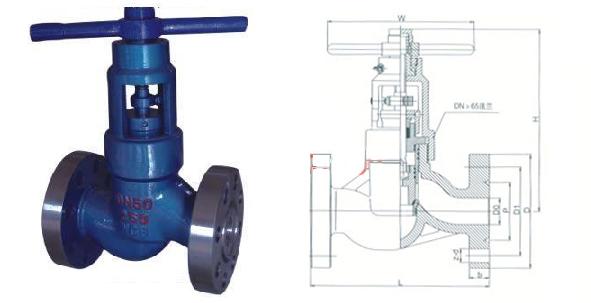

    六、L/J46Y-160平衡式節流截止閥結構圖
    L/J46Y-160平衡式節流截止閥連接尺寸：



    公稱壓力PN（MPa）
    公稱通徑DN（mm）
    外形尺寸
    L
    L1
    H
    H1
    D0
    D1
    D2
    D3
    h
    Z-Φd
    L0
    16
    20
    25
    230
    335
    200
    235
    25
    50.8
    101.5
    150
    29
    4-26
    200
    32
    260
    340
    215
    255
    29
    60.32
    111
    160
    29
    4-26
    220
    40
    260
    390
    220
    265
    36
    68.28
    124
    180
    32
    45-30
    280
    50
    300
    420
    230
    285
    45
    95.25
    165
    215
    38
    8-26
    300
    65
    340
    475
    250
    315
    58
    107.95
    190.5
    240
    38
    8-26
    350
    80
    380
    630
    340
    420
    72
    123.82
    190.5
    245
    23
    8-30
    360
    100
    450
    610
    375
    472
    90
    149.22
    235
    295
    45
    8-33
    400
    150
    600
    880
    530
    672
    135
    211.12
    317.5
    380
    56
    12-33
    600
    200
    660
    900
    720
    980
    180
    269.88
    393.4
    460
    63
    12-39
    650
    25
    35
    45
    25
    230
    335
    200
    235
    23
    50.8
    101.5
    150
    29
    4-26
    200
    32
    260
    340
    215
    255
    29
    60.32
    111
    160
    29
    4-26
    220
    40
    260
    390
    220
    265
    36
    68.28
    124
    180
    32
    4-30
    280
    50
    300
    420
    230
    285
    45
    95.25
    165
    215
    38
    8-26
    300
    65
    340
    475
    250
    315
    58
    107.95
    190.5
    245
    42
    8-30
    350
    80
    380
    630
    340
    420
    72
    136.52
    203
    270
    48
    8-33
    360
    100
    450
    610
    375
    475
    90
    161.92
    241.5
    310
    55
    8-36
    400
    150
    600
    880
    530
    675
    135
    211.12
    317.5
    395
    73
    12-39
    600
    200
    600
    900
    720
    980
    180
    279.4
    438
    550
    83
    12-56
    650
    七、L/J46Y-160平衡式節流截止閥使用保養及注意事項
    1、產品出廠前均作了強度試驗和密封試驗，使用時除兩端外的其他連接處均應保持初始狀態。
    2、本系列產品操作手柄上標有啟閉旋向標志，并根據限位柄升降大小，調節啟閉高度。
    3、關閉閥門時嚴禁使用加力桿。
    4、產品使用過程中，要定期向油杯內注入定量潤滑脂。
    5、如因易損件損壞而泄漏，要及時更換易損件。
    6、檢修過程中，要將閥門內腔清洗干凈，組裝時注意保護密封膠圈，防止磕壞而造成泄漏。同時在各傳動部位加入一定量的潤滑脂。
    7、閥門儲存停用期間，應將閥瓣處于關閉位置，長期存放應置于通風干燥處，定期檢查保養。
