ZF43Y Z43Y油田專用高壓閘閥

- 產品型號:
- ZF43Y Z43Y
- 產品口徑:
- 25-200mm
- 產品壓力:
- 16.0-42.0Mpa
- 產品材質:
- 碳鋼不銹鋼
聯系我們

產品說明

一、ZF43Y Z43Y油田專用高壓閘閥詳細資料：

產品名稱：油田專用高壓閘閥油田平板閘閥

產品型號：ZF43Y Z43Y

產品簡介：ZF43Y Z43Y高壓平板閘閥是一種關閉件為平行閘板的滑動閥。其關閉件可以是單閘板或是其間帶有撐開機構的雙閘板。閘板向閥座的壓緊力是由作用與浮動閘板或浮動閥座的介質壓力來控制。如果是雙閘板平板閘閥，則兩閘板間的撐開機構可以補充這一壓緊力。

油田專用高壓閘閥使用說明:

1. 采用浮動閥座，雙向啟閉，密封可靠，啟閉靈活。

2. 閘板均有導向條給予精密導向，同時密封面均噴焊硬質合金，耐沖蝕。

3. 閥體承載能力高，通道為直通式，全開時，與閘板導流孔相貫通和直管相似，流阻很小。閥桿采用復合填料，多重密封，使得密封可靠，摩擦力小。

4. 關閉閥門時，順時針轉動手輪，閘板下移至底部，由于介質壓強的作用，將進口端密封座推向閘板方向，形成較大的密封比壓，從而形成第一道密封。同時，將閘板壓向出口端密封座上，成為雙重密封。

5. 由于采用雙重密封，所以可在不影響管道工作的情況下更換易損件。這是本廠產品優先于國內外同類產品的重要特征。

6. 開啟閘板時，逆時針旋轉手輪，閘板上移，導流孔與通道孔相貫通。隨著閘板的上升，貫通孔逐漸加大，至極限位置時，導流孔與通道孔相重合，此時全開。

二、產品采用標準：

設計標準		JB/T5298、APl6D
結構長度	法蘭	GB/T 12221、JB/T 5298
	焊接	GB/T 15188.1
連接法蘭		GB/T9113、JB/T 79 ANSl 16.5a
對焊端		GB/T 12224
試驗和檢驗		GB/T3927、JB/T 9092

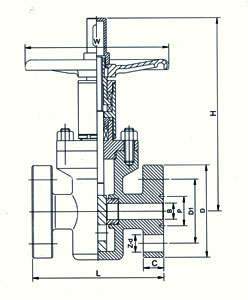

三、油田專用高壓閘閥產品結構圖：

四、油田專用高壓閘閥機械性能：

公稱壓力（MPa）	16.0	20.0	25.0	35.0	42.0
殼體試驗壓力（MPa）	24.0	30.0	37.5	52.5	63.0
密封試驗壓力（MPa）	17.6	22.0	27.5	38.5	46.0
適用介質	水、油品等非腐蝕性介質
適用溫度	-29℃-120℃

五、油田專用高壓閘閥主要連接尺寸：

公稱壓力（MPa）	公稱通徑	尺寸
公稱壓力（MPa）	公稱通徑	B	D	D1	P	L	C	H	Z-d	W
16.0 20.0	25	22	150	101.5	50.80	210	29	255	4-26	180
	32	28	160	111	60.32	230	29	307	4-26	200
	40	35	180	124	68.28	260	32	356	4-30	240
	50	47	215	165	95.25	300	38.5	379	8-26	250
	65	57	245	190.5	107.95	340	41.5	402	8-30	280
	80	72	240	190.5	123.82	390	38.5	475	8-26	320
	100	92	395	235	149.22	480	44.5	548	8-33	350
	150	136	380	317.5	211.12	550	56	775	12-33	450
	200	174	470	393.5	269.88	650	63.5	793	12-39	550
25.0	25	22	150	101.5	50.80	210	29	255	4-26	180
	32	28	160	111	60.32	230	29	307	4-26	200
	40	35	180	124	68.28	260	32	356	4-30	240
	50	47	215	165	95.25	300	38.5	379	8-26	260
	65	57	245	190.5	107.95	340	41.5	402	8-30	280
	80	70	270	203	136.52	390	48	475	8-33	320
	100	92	310	241.5	161.92	480	54	548	8-36	350
	150	136	395	317.5	211.212	550	83	775	12-39	450
	200	174	485	393.5	269.68	650	92	793	12-45	550
35.0 42.0	25	19	160	108	60.32	210	35	255	4-26	180
	32	25	185	130	72.24	230	38.5	307	4-30	200
	40	29	205	14	82.55	260	44.5	356	4-33	240
	50	38	235	171.5	101.60	300	51	379	8-30	260
	65	48	265	197	111.12	340	57.5	402	8-33	280
	80	57	305	228.5	127.00	390	67	475	8-36	320
	100	73	355	273	157.18	480	76.5	548	8-42	350
	150	111	485	368.5	228.60	550	108	775	8-56	450
	200	146	550	438	279.40	650	127	793	12-56	550

六、油田專用高壓閘閥使用、安裝維護注意事項：

1. 閥門出廠前均作了強度和密封試驗，使用時所有連接處均應保持初始狀態。

2. 本系列閥門操作手輪上標有啟閉旋向標志，明桿式上部配有啟閉高度標尺，以供調節指示。

3. 本閥門與管線焊接時，應將閥門開啟，適當用潮濕物保護頸部，盡量減少高溫熱傳導，以防損壞密封填料件。

4. 關閉閥門時嚴禁使用加力桿，閘板關閉至頂端時手輪應回轉1/2圈使閘板處于浮動狀態。

5. 閥門在使用過程中，應定期向閥帽注脂接頭注入定量潤滑脂。

6. 閥門在使用過程中，如因易損件而泄漏，應及時更換。

7. 閥門在檢修過程中，應將內腔清洗干凈，組裝時應將各傳動部位加潤滑脂。

8. 閥門儲存停用期間，應將閘板處于關閉位置，長期存放應置于通風干燥處，定期檢查保養。

訂貨須知：
一、①油田專用高壓閘閥產品名稱與型號②油田專用高壓閘閥口徑③油田專用高壓閘閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特閥門油田專用高壓閘閥型號，請按油田專用高壓閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
