一、產品[CYZ40H油密封差壓閘閥]的詳細資料：

產品名稱：油密封差壓閘閥

產品型號：CYZ40H

產品簡介：CYZ40H油密封差壓閘閥啟閉件是閘板,閘板的運動方向與流體方向相垂直,閘閥只能作全開和全關,不能作調節和節。密封面采用不銹鋼和硬質合金，使用壽命長 ， 結構長度短 ，制造工藝性好，流體阻力小，密封面受介質的忡刷和侵蝕小，適用范圍廣。該產品 廣泛適用于石油化工，火力發電廠等油品、水蒸汽管路人作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。
結構特點：

      CYZ40H油密封差壓閘閥主要由閥體、閥蓋、閥桿、閥瓣等零件組成。 CYZ40H 油密封差壓閘閥閥體采用WCB鑄造，形體簡單 、美觀， 介質流向不受限制， 不擾流、不降低壓力，開閉較省力等。 閘板閥密封面形為楔形 ， 楔形角隨閥門參數而異。 焊有不銹鋼或硬功夫質合金；閥桿采用明桿式帶動閥板一起升降，閥桿上的傳動內螺紋在殼體外部，因此，可根據閥桿的運動方向和位置直觀地判斷閥板的啟閉和位置，而且傳動內螺紋便于潤滑和不受流體腐蝕； CYZ40H 油密封差壓閘閥是在現有楔式彈性閘閥結構的基礎上發展出來的，即在現有楔式閘閥閥體的中腔丙閥座位置處，各裝有一個自動壓油密封潤滑機構，這個機構盛有密封脂的油缸，可沿油缸內表面移動的活塞和閥座組成。
工作原理：
　　當轉動手輪，通過手輪與閥桿的螺紋的進、退，提升或下降與閥桿連接的閥板，達到開啟和關閉的作用 。 當閥關閉時，閥體中腔內充滿介質壓力，在閥后，即閥的下游端，由于介持被切斷，與中腔形成一個壓力差值，在這壓力差作用下，推動活塞向下運動，從而壓縮油缸內的密封脂，通過閥座通道進入閥座密封面上形在密封油膜，從而實現密封。在閥體外部的前后部位，各裝有一個密封脂補償壓入機構，當閥匯漏需補償密封脂時，只需旋轉壓蓋，密封脂便可通過閥體的油孔，進入閥座密封面上又實現了密封。

二、CYZ40H,CYZ41H,差壓油密封彈性閘閥型號：

三、CYZ40H,CYZ41H,差壓油密封彈性閘閥性能規范：

四、CYZ40H,CYZ41H,差壓油密封彈性閘閥主要零件材料：

五、CYZ40H,CYZ41H,差壓油密封彈性閘閥產品標準：

通用閥門法蘭和對焊連接鋼制閘閥 GB12234

法蘭連接金屬閥門的結構長度 GB12221

整體鑄鋼管法蘭 JB/T79.1~97.4

天然氣地面設施抗硫化物應力開裂金屬材料要求 SY/T0599

鋼制閥門一般要求 GB/T12224

通用閥門供貨要求 GB/T12252

閥門的檢驗與試驗 JB/T9092

通用閥門  標志 GB/T12220

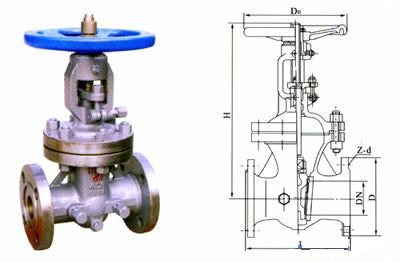

六、CYZ40H,CYZ41H,差壓油密封彈性閘閥主要外型尺寸及重量：

訂貨須知：
一、①差壓油密封彈性閘閥產品名稱與型號②差壓油密封彈性閘閥口徑③差壓油密封彈性閘閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特閥門差壓油密封彈性閘閥型號，請按差壓油密封彈性閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
