一、產品說明：
凱斯特牌VB-3000系列鑄銅二能閥、三通閥配以電子驅動控制裝置后，能調節蒸汽或水在采暖、通風以及空調系統中的流量，廣泛用于中央調系統中。
二、二通閥性能參數 表1：
|
型號 |
口徑（ND） |
流量系數 （Kv） |
最大壓差 （MPa） |
閥桿行程 |
|
VB-3200-25 |
25 |
8 |
0.2(1.0) |
15 |
|
VB-3200-32 |
32 |
16 |
0.2(0.75) |
19 |
|
VB-3200-40 |
40 |
25 |
0.2(0.5) |
19 |
|
VB-3200-50 |
50 |
40 |
0.2(0.3) |
22 |
|
VB-3200-65 |
65 |
63 |
0.2(0.2) |
22 |
三、三通閥性能參數 表2：
|
型號 |
口徑（ND） |
流量系數 （Kv） |
最大壓差 （MPa） |
閥桿行程 |
|
VB-3300-25 |
25 |
8 |
0.2(1.0) |
15 |
|
VB-3300-32 |
32 |
16 |
0.2(0.75) |
19 |
|
VB-3300-40 |
40 |
25 |
0.2(0.5) |
19 |
|
VB-3300-50 |
50 |
40 |
0.2(0.3) |
22 |
|
VB-3300-65 |
65 |
63 |
0.2(0.2) |
22 |

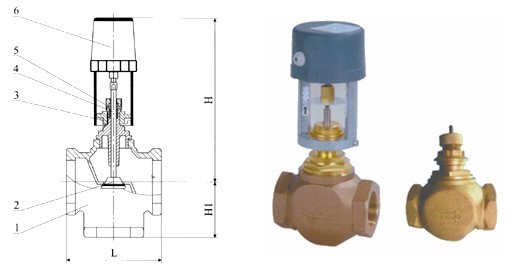

四、二通閥主要外型尺寸 表3
|
型號 |
連接螺紋 |
A |
B |
C |
|
VB-3200-25 |
G1 |
110 |
62 |
114 |
|
VB-3200-32 |
G11/4 |
120 |
68 |
118 |
|
VB-3200-40 |
G11/4 |
130 |
71 |
121 |
|
VB-3200-50 |
G2 |
145 |
77 |
127 |
|
VB-3200-65 |
G21/4 |
175 |
83 |
134 |
五、三通閥主要外型尺寸 表4
|
型號 |
連接螺紋 |
A |
B |
C |
|
VB-3300-25 |
G1 |
110 |
81 |
114 |
|
VB-3300-32 |
G11/4 |
120 |
84 |
118 |
|
VB-3300-40 |
G11/4 |
130 |
85 |
121 |
|
VB-3300-50 |
G2 |
145 |
96 |
127 |
|
VB-3300-65 |
G21/4 |
175 |
104 |
134 |
訂貨須知：
一、①VB-3000系列螺紋電動閥產品名稱與型號②VB-3000系列螺紋電動閥口徑③VB-3000系列螺紋電動閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的VB-3000系列螺紋電動閥型號，請按VB-3000系列螺紋電動閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
