一、產品概述：
用途：VB-7000系列法蘭閥調節閥用于空調通風、熱處理廠的工業和工廠流體控制。
結構：VB-7000系列法蘭閥調節閥包括閥體、閥蓋、閥瓣、閥桿、軸封、密封件。
安裝：
1.按閥體顯示的流動方向安裝
2.安裝閥前應保證管道清潔、沒有焊接時留下的氧化物。
3.管道與閥體相連接時必須完全吻合。并不受振動。
4.用高溫流體（如蒸汽、過熱的水、透熱液體）作業的工廠，安裝時應使用伸縮接頭，以避免管道膨脹擠壓閥體。
5.驅動器垂直安裝在閥體之上、避免驅動器裝在閥的下面。
6.需留出足夠的空間以便日常維護時，從閥體上拆卸驅動器。
7.閥不能安裝有于爆及環境溫度高于50℃和低于-5℃的環境中，也不能置于蒸汽、水力噴射或滴漏處。

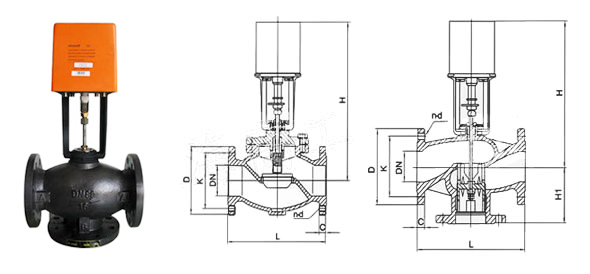

二、外形尺寸：
三、閥門的型號及尺寸：
|
型號 |
規格 |
主要尺寸 |
行程 |
執行程 |
關閉壓差 |
|||||||
|
二通 |
三通 |
L |
H |
H1 |
D |
K |
C |
n-d |
(KPa) |
|||
|
VB7200-50 |
VB7300-50 |
50 |
23 |
450 |
145 |
165 |
125 |
20 |
4-18 |
45 |
500 |
500 |
|
VB7200-65 |
VB7300-65 |
65 |
290 |
468 |
150 |
185 |
145 |
20 |
4-18 |
45 |
400 |
400 |
|
VB7200-80 |
VB7300-80 |
80 |
310 |
475 |
185 |
200 |
160 |
20 |
8-18 |
45 |
300 |
300 |
|
VB7200-100 |
VB7300-100 |
100 |
350 |
475 |
205 |
220 |
180 |
22 |
8-18 |
45 |
300 |
300 |
|
VB7200-125 |
VB7300-125 |
125 |
400 |
504 |
230 |
250 |
210 |
22 |
8-18 |
45 |
200 |
200 |
|
VB7200-150 |
VB7300-150 |
150 |
410 |
532 |
280 |
285 |
240 |
24 |
8-22 |
45 |
100 |
100 |
|
VB7200-200 |
VB7300-200 |
200 |
520 |
550 |
280 |
340 |
295 |
30 |
12-22 |
45 |
100 |
100 |
訂貨須知：
一、①VB-7000電動溫度調節閥產品名稱與型號②VB-7000電動溫度調節閥口徑③VB-7000電動溫度調節閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的VB-7000電動溫度調節閥型號，請按VB-7000電動溫度調節閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
