一、Q944F/Q945F電動三通法蘭球閥概述:
Q944F/Q945F電動三通球閥可為L形和T形，電動L形三通球閥（Q944F）用于介質流向的切換，能使相互垂直的兩個通道連接；電動T形三通球閥（Q945F）用于介質分流、合流及流向切換，T形三通可以使三個通道相互連通或使其中的兩個通道連通。電動三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。廣泛適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。

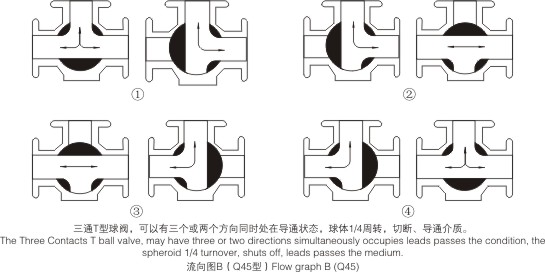

T型三通球閥示意圖

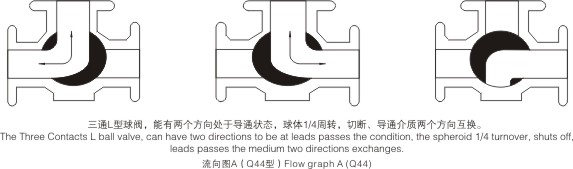

L型三通球閥示意圖
產品特點：
1、電動三通球閥結構緊湊、啟閉迅速、流道暢通、流體阻力小。
2、電動三通球閥密封性能好：利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。
3、電動三通球閥一閥多用：任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
4，電動三通球閥維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修。
執行標準：
設計和制造：GB／T12237-1989； APl608。
檢驗和試驗：GB／T13927-1992； APl 598。
法蘭連接：JB／T79.2-1994； ASME／ANSI B165。
結構長度：JD-2002
二、性能規范試驗壓力 單位：Mpa
|
|
三、主要零件材料:
|
閥體＼閥蓋 |
GB |
WCB |
ZGlCrl8Ni9Ti |
ZGOCfl8Nil2M02Ti |
|||
|
ASTM |
WCB |
CF8 |
CF8M |
||||
|
球體 |
GB |
2Cfl3 |
1Cfl8Ni9Ti |
0Cfl8Ni12M02Ti |
|||
|
ASTM |
420 |
304 |
316 |
||||
|
閥桿 |
GB |
2Crl3 |
1Crl8Ni9Ti |
0Crl8Ni12M02Ti |
|||
|
ASTM |
420 |
304 |
316 |
||||
|
閥座＼密封面 |
GB |
聚四氟乙烯 |
對位聚苯 |
聚四氟乙烯 |
對位聚苯 |
聚四氟乙烯 |
對位聚苯 |
|
ASTM |
聚四氟乙烯 |
對位聚苯 |
聚四氟乙烯 |
對位聚苯 |
聚四氟乙烯 |
對位聚苯 |
|
|
填料 |
GB |
聚四氟乙烯 |
柔性石墨 |
聚四氟乙烯 |
柔性石墨 |
聚四氟乙烯 |
柔性石墨 |
|
ASTM |
聚四氟乙烯 |
柔性石墨 |
聚四氟乙烯 |
柔性石墨 |
聚四氟乙烯 |
柔性石墨 |
|
|
螺栓 |
GB |
35 |
0Crl8Ni9 |
0Crl8Ni9 |
|||
|
ASTM |
A193B7 |
A320-B8 |
A320-B8 |
||||
|
螺母 |
GB |
45 |
0Cfl8Ni9 |
0Crl8Ni9 |
|||
|
ASTM |
A1942H |
A194-8 |
A194-8 |
||||

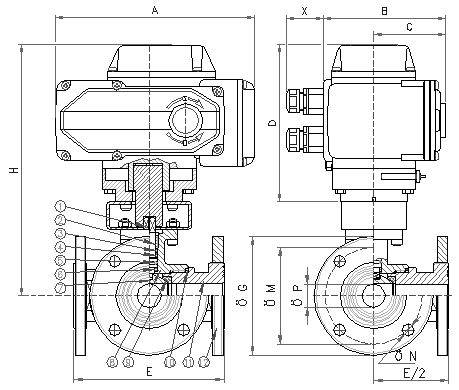

四、主要外形連接尺寸:
|
公稱壓力 |
公稱通徑 |
尺 寸 |
|||||||||
|
L |
L0 |
D |
K |
d |
Y |
b |
z-do |
Hw |
Hd |
||
|
1．6MPa |
50 |
260 |
130 |
165 |
125 |
100 |
|
16 |
4-ф18 |
205 |
265 |
|
65 |
320 |
160 |
185 |
145 |
120 |
|
18 |
4-ф18 |
245 |
295 |
|
|
80 |
320 |
160 |
200 |
160 |
135 |
|
20 |
8-ф18 |
305 |
345 |
|
|
100 |
370 |
185 |
220 |
180 |
155 |
|
20 |
8-ф18 |
340 |
420 |
|
|
125 |
510 |
255 |
250 |
210 |
185 |
|
22 |
8-ф18 |
425 |
465 |
|
|
150 |
510 |
255 |
285 |
240 |
2'0 |
|
24 |
8-ф23 |
450 |
505 |
|
|
200 |
580 |
290 |
340 |
295 |
265 |
|
26 |
12-ф23 |
480 |
525 |
|
|
250 |
670 |
335 |
405 |
355 |
320 |
|
30 |
12-ф25 |
530 |
565 |
|
|
300 |
760 |
380 |
460 |
410 |
375 |
|
30 |
12-ф25 |
585 |
630 |
|
|
350 |
850 |
425 |
520 |
470 |
435 |
|
34 |
16-ф25 |
625 |
675 |
|
|
400 |
980 |
490 |
580 |
525 |
485 |
|
36 |
16-ф30 |
670 |
710 |
|
|
450 |
1080 |
540 |
640 |
585 |
545 |
|
40 |
20-ф30 |
705 |
770 |
|
|
500 |
1220 |
610 |
715 |
650 |
608 |
|
44 |
20-ф34 |
765 |
825 |
|
|
600 |
1360 |
680 |
840 |
770 |
718 |
|
48 |
20-ф41 |
840 |
945 |
|
|
700 |
1750 |
875 |
910 |
840 |
788 |
|
50 |
24-ф41 |
1050 |
1110 |
|
|
800 |
1850 |
925 |
1025 |
950 |
898 |
|
52 |
24-ф41 |
1125 |
1220 |
|
|
900 |
2050 |
1025 |
1125 |
1050 |
998 |
|
54 |
28-ф41 |
1260 |
1315 |
|
|
1000 |
2150 |
1075 |
1255 |
1170 |
1110 |
|
56 |
28-ф48 |
1325 |
1385 |
|
|
1200 |
2450 |
1225 |
1485 |
1390 |
1325 |
|
58 |
32-ф54 |
1395 |
1450 |
|
|
2．5MPa |
50 |
260 |
130 |
165 |
125 |
100 |
|
20 |
4-ф18 |
205 |
265 |
|
65 |
320 |
160 |
185 |
145 |
120 |
|
22 |
8-ф18 |
245 |
295 |
|
|
80 |
320 |
160 |
200 |
160 |
135 |
|
22 |
8-ф18 |
305 |
345 |
|
|
100 |
370 |
185 |
230 |
190 |
160 |
|
24 |
8-ф23 |
340 |
420 |
|
|
125 |
510 |
255 |
270 |
220 |
188 |
|
28 |
8-ф25 |
405 |
465 |
|
|
150 |
510 |
255 |
300 |
250 |
218 |
|
30 |
8-ф25 |
450 |
505 |
|
|
200 |
580 |
290 |
360 |
310 |
278 |
|
34 |
12-ф25 |
480 |
525 |
|
|
250 |
670 |
335 |
425 |
370 |
332 |
|
36 |
12-ф30 |
530 |
565 |
|
|
300 |
760 |
380 |
485 |
430 |
390 |
|
40 |
16-ф30 |
585 |
630 |
|
|
350 |
850 |
425 |
555 |
490 |
448 |
|
44 |
16-ф34 |
625 |
675 |
|
|
400 |
980 |
490 |
620 |
550 |
505 |
|
48 |
16-ф34 |
670 |
710 |
|
|
450 |
1080 |
540 |
670 |
600 |
555 |
|
50 |
20-ф34 |
705 |
770 |
|
|
500 |
1220 |
610 |
730 |
660 |
610 |
|
52 |
20-ф41 |
765 |
825 |
|
|
600 |
1360 |
680 |
845 |
770 |
718 |
|
56 |
20-041 |
840 |
945 |
|
|
700 |
1750 |
875 |
960 |
875 |
815 |
|
60 |
24-ф48 |
1050 |
1110 |
|
|
800 |
1850 |
925 |
1085 |
990 |
930 |
|
64 |
24-ф48 |
1125 |
1220 |
|
|
900 |
2050 |
1025 |
1185 |
1090 |
1025 |
|
66 |
28-ф54 |
1260 |
1315 |
|
|
1000 |
2150 |
1075 |
1320 |
1210 |
1140 |
|
68 |
28-ф58 |
1325 |
1385 |
|
|
1200 |
2450 |
1225 |
1520 |
1420 |
1350 |
|
72 |
32-ф58 |
1395 |
1450 |
|
|
4．0MPa |
50 |
260 |
130 |
165 |
125 |
100 |
88 |
20 |
8-ф18 |
245 |
285 |
|
65 |
320 |
160 |
185 |
145 |
120 |
110 |
22 |
8-ф18 |
265 |
315 |
|
|
80 |
320 |
160 |
200 |
160 |
135 |
121 |
22 |
8-ф18 |
320 |
365 |
|
|
100 |
370 |
185 |
235 |
190 |
160 |
150 |
24 |
8-ф23 |
355 |
465 |
|
|
125 |
510 |
255 |
270 |
220 |
188 |
176 |
28 |
8-ф25 |
425 |
495 |
|
|
150 |
510 |
255 |
300 |
250 |
218 |
204 |
30 |
8-ф25 |
470 |
535 |
|
|
200 |
580 |
290 |
375 |
320 |
282 |
260 |
38 |
12-ф30 |
480 |
565 |
|
|
250 |
670 |
335 |
450 |
385 |
345 |
313 |
42 |
12-ф34 |
530 |
605 |
|
|
300 |
760 |
380 |
515 |
450 |
408 |
364 |
46 |
16-ф34 |
585 |
675 |
|
|
350 |
850 |
425 |
580 |
510 |
465 |
422 |
52 |
16-ф34 |
625 |
705 |
|
|
400 |
980 |
490 |
660 |
585 |
535 |
474 |
58 |
16-ф41 |
670 |
745 |
|
|
450 |
1080 |
540 |
685 |
610 |
560 |
524 |
60 |
20-ф41 |
705 |
795 |
|
|
500 |
1220 |
610 |
755 |
670 |
612 |
576 |
62 |
20-ф48 |
765 |
855 |
|
|
600 |
1360 |
680 |
890 |
795 |
730 |
678 |
62 |
20-ф54 |
840 |
985 |
|
|
|
2" |
260 |
130 |
152 |
120．5 |
92 |
|
16 |
傘φ19 |
205 |
265 |
|
2 1/2" |
320 |
160 |
178 |
139．5 |
105 |
|
18 |
4-ф19 |
245 |
295 |
|
|
3" |
320 |
160 |
190 |
152．5 |
127 |
|
19 |
4-ф19 |
305 |
345 |
|
|
4" |
370 |
185 |
229 |
190．5 |
157 |
|
24 |
8-ф19 |
340 |
420 |
|
|
5" |
510 |
255 |
254 |
216 |
186 |
|
24 |
8-ф22 |
425 |
465 |
|
|
6" |
510 |
255 |
279 |
241．5 |
216 |
|
26 |
8-ф22 |
450 |
505 |
|
|
8" |
580 |
290 |
343 |
298．5 |
270 |
|
29 |
8-ф22 |
530 |
525 |
|
|
10" |
670 |
335 |
406 |
362 |
324 |
|
31 |
12-ф25 |
630 |
565 |
|
|
12" |
760 |
380 |
483 |
432 |
381 |
|
32 |
12-ф25 |
680 |
630 |
|
|
14" |
850 |
425 |
533 |
476 |
413 |
|
35 |
12-ф29 |
625 |
675 |
|
|
16" |
980 |
490 |
597 |
540 |
470 |
|
37 |
16-ф29 |
670 |
710 |
|
|
18" |
1080 |
540 |
635 |
578 |
533 |
|
40 |
16-ф32 |
705 |
770 |
|
|
20" |
1220 |
610 |
699 |
635 |
584 |
|
43 |
20-ф32 |
765 |
825 |
|
|
24" |
1360 |
680 |
813 |
749．5 |
692 |
|
48 |
20。ф35 |
840 |
945 |
|
|
28" |
1750 |
875 |
927 |
864 |
800 |
|
71 |
28-ф35 |
1050 |
1110 |
|
|
32" |
1850 |
925 |
1060 |
978 |
914 |
|
81 |
28-ф41 |
1125 |
1220 |
|
|
36" |
2050 |
1025 |
1168 |
1086 |
1022 |
|
90 |
32-ф41 |
1260 |
1315 |
|
|
40" |
2150 |
1075 |
1289 |
1200 |
1124 |
|
90 |
36-ф41 |
1325 |
1385 |
|
|
48" |
2450 |
1225 |
1511 |
1422 |
1359 |
|
108 |
44-ф41 |
1395 |
1450 |
|
