一、 產品[Q947Y電動固定硬密封球閥] 詳細資料：
Q947Y電動固定硬密封球閥采用固定式球閥與高精度電動執行器組裝而成，主要適用于兩位切斷、調節的場合。固定硬密封球閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。固定式電動球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。Q947Y固定式球閥是新一代高性能球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所以固定式球閥的轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封，因而安裝沒有流向限制，是雙向。
本閥有二塊式和三塊式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲?cè)氩讳P鋼圈內，鋼圈后部沒有彈簧保證閥座緊貼球體，保持密封。上下閥桿均沒有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。全通徑：閥門流量孔徑與管線內徑一致，以便管線清掃。
產品特點
1、采用圓柱形彈簧或波形彈簧預載的襝性可動金屬閥座結構，密封預緊力設計合理、閉啟靈活，有效保證密封的可靠性。
2 、采用特殊結構裝置的閥桿，不僅確保填寫料處還會滲漏，且防止了閥桿脫出。
3、根據用戶的需要，可設計成適應粉塵（包括含固體顆粒），漿料等介質的結構，使球閥耐磨及耐高溫性能更好。
4、本身具有防火防靜電功能。
5、該結構球閥應按規定流向使用。
公稱通徑：DN50-1200mm 2"-24"
公稱壓力：PN1.6-6.4MPa
CLASS：150-1500Lb
JIS：10-20K
Q947Y電動固定硬密封球閥主要在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；化工產品、和食品生產中；水電、火電和核電的電力生產系統中；城市和工業企業的給排水、供熱、和供氣系統中；農田的排灌系統中；治金生產系統中等得到廣泛應用。
二、Q947Y電動固定硬密封球閥主要零部件材料表
|
序號 |
零件名稱 |
材料名稱 |
|||
|
Q947F/H/Y-C |
Q947F/H/Y-P |
Q947F/H/Y-R |
Q947F/H/Y-RL |
||
|
1 |
底座 |
WCB |
CF8 |
CF8M |
CF3M |
|
2 |
左閥體 |
WCB |
CF8 |
CF8M |
CF3M |
|
3 |
下閥軸 |
2Cr13 |
304 |
316 |
316L |
|
4 |
右閥體 |
WCB |
CF8 |
CF8M |
CF3M |
|
5 |
球體 |
2Cr13 |
304 |
316 |
316L |
|
6 |
密封圈 |
聚四氟乙烯(PTFE)/對位聚苯(PPL)/硬質合金/不銹鋼 |
|||
|
7 |
彈簧 |
65Mn、不銹鋼 |
|||
|
8 |
銷 |
25、35、45 |
|||
|
9 |
上閥軸 |
2Cr13 |
304 |
316 |
316L |
|
10 |
填料 |
柔性石墨+不銹鋼/聚四氟乙烯(PTFE) |
|||
|
11 |
支架 |
WCB |
CF8 |
CF8M |
CF3M |
|
12 |
填料壓蓋 |
WCB |
CF8 |
CF8M |
CF3M |
三、Q947Y電動固定硬密封球閥主要執行機構性能參數表
|
電源電壓 |
AC220/380V，50/60Hz |
|
輸出力矩 |
50N.M～2000N.M |
|
動作范圍 |
0～90° 0～360° |
|
動作時間 |
15秒/30秒/60秒 |
|
保護裝置 |
過熱保護 |
|
環境溫度 |
-30°～60° |
|
手動操作 |
同附帶手柄操作 |
|
限位 |
電氣、機械二重限位 |
|
防護等級 |
相當于IP-65 |
|
防爆等級 |
ExdII BT4；特殊要求可定制ExdII BT6 |
|
位置測量 |
可選裝開關或電位計 |
|
驅動電機 |
8W/E |
|
進線接口 |
PE1/2〞進線線鎖 |
四、固定硬密封球閥型號及柡準：
|
配管法蘭 |
壓力級或 |
法蘭 |
常規產品型號（法蘭連接蝸輪蝸桿傳動金屬硬密封固定球閥） |
||||||
|
ASMEB16.5 |
CLASS150 |
凸面 |
Q347Y-A1C |
Q347Y-A1P |
Q347Y-A1P8 |
Q347Y-A1P3 |
Q347Y-A1R |
Q347Y-A1R8 |
Q347Y-A1R3 |
|
CLASS300 |
Q347Y-A3 |
Q347Y-A3P |
Q347Y-A3P8 |
Q347Y-A3P3 |
Q347Y-A3R |
Q347Y-A3R8 |
Q347Y-A3R3 |
||
|
CLASS600 |
Q347Y-A6 |
Q347Y-A6P |
Q347Y-A6P8 |
Q347Y-A6P3 |
Q347Y-A6R |
Q347Y-A6R8 |
Q347Y-A6R3 |
||
|
CLASS900 |
Q347Y-A9 |
Q347Y-A9P |
Q347Y-A9P8 |
Q347Y-A9P3 |
Q347Y-A9R |
Q347Y-A9R8 |
Q347Y-A9R3 |
||
|
CLASS1500 |
Q347Y-A15 |
Q347Y-A15P |
Q347Y-A15P8 |
Q347Y-A15P3 |
Q347Y-A15R |
Q347Y-A15R8 |
Q347Y-A15R3 |
||
|
CLASS2500 |
Q347Y-A25 |
Q347Y-A25P |
Q347Y-A25P8 |
Q347Y-A25P3 |
Q347Y-A25R |
Q347Y-A25R8 |
Q347Y-A25R3 |
||
|
GB/T9112～9124 |
PN20 |
凸面 |
Q347Y-20C |
Q347Y-20P |
Q347Y-20P8 |
Q347Y-20P3 |
Q347Y-20R |
Q347Y-20R8 |
Q347Y-20R3 |
|
PN50 |
Q347Y-50 |
Q347Y-50P |
Q347Y-50P8 |
Q347Y-50P3 |
Q347Y-50R |
Q347Y-50R8 |
Q347Y-50R3 |
||
|
PN110 |
Q347Y-110 |
Q347Y-110P |
Q347Y-110P8 |
Q347Y-110P3 |
Q347Y-110R |
Q347Y-110R8 |
Q347Y-110R3 |
||
|
PN150 |
Q347Y-150 |
Q347Y-150P |
Q347Y-150P8 |
Q347Y-150P3 |
Q347Y-150R |
Q347Y-150R8 |
Q347Y-150R3 |
||
|
PN260 |
Q347Y-260 |
Q347Y-260P |
Q347Y-260P8 |
Q347Y-260P3 |
Q347Y-260R |
Q347Y-260R8 |
Q347Y-260R3 |
||
|
PN420 |
Q347Y-420 |
Q347Y-420P |
Q347Y-420P8 |
Q347Y-420P3 |
Q347Y-420R |
Q347Y-420R8 |
Q347Y-420R3 |
||
|
PN16 |
凸面 |
Q347Y-16C |
Q347Y-16P |
Q347Y-16P8 |
Q347Y-16P3 |
Q347Y-16R |
Q347Y-16R8 |
Q347Y-16R3 |
|
|
PN25 |
Q347Y-25 |
Q347Y-25P |
Q347Y-25P8 |
Q347Y-25P3 |
Q347Y-25R |
Q347Y-25R8 |
Q347Y-25R3 |
||
|
PN40 |
凹凸面 |
Q347Y-40 |
Q347Y-40P |
Q347Y-40P8 |
Q347Y-40P3 |
Q347Y-40R |
Q347Y-40R8 |
Q347Y-40R3 |
|
|
PN63 |
Q347Y-63 |
Q347Y-63P |
Q347Y-63P8 |
Q347Y-63P3 |
Q347Y-63R |
Q347Y-63R8 |
Q347Y-63R3 |
||
|
PN100 |
Q347Y-100 |
Q347Y-100P |
Q347Y-100P8 |
Q347Y-100P3 |
Q347Y-100R |
Q347Y-100R8 |
Q347Y-100R3 |
||
|
PN160 |
Q347Y-160 |
Q347Y-160P |
Q347Y-160P8 |
Q347Y-160P3 |
Q347Y-160R |
Q347Y-160R8 |
Q347Y-160R3 |
||
|
主要 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
CF8 |
CF3 |
ZG1C18Ni12Mo2Ti |
CF8M |
CF3M |
|
|
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni9 |
00Cr19Ni10 |
1Cr18Ni12Mo2Ti |
0Cr17Ni12Mo2 |
00Cr17Ni14Mo2 |
||
|
球體 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni9 |
00Cr19Ni10 |
1Cr18Ni12Mo2Ti |
0Cr17Ni12Mo2 |
00Cr17Ni14Mo2 |
||
|
閥座 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni9 |
00Cr19Ni10 |
1Cr18Ni12Mo2Ti |
0Cr17Ni12Mo2 |
00Cr17Ni14Mo2 |
||
|
適用 |
適用介質 |
非腐蝕性介質 |
硝酸類腐蝕介質 |
強氧化性介質 |
醋 酸類腐蝕性介質 |
尿素類腐蝕性介質 |
|||
|
適用 |
常溫型 |
≤180℃ |
|||||||
|
高溫型 |
≤425℃ |
≤540℃ |
≤425℃ |
≤540℃ |
≤455℃ |
||||
|
手動金屬硬密封球閥 |
將相應的蝸輪蝸桿型號的Q后去掉“3”，示例：Q47Y-A1C |
||||||||
|
氣動金屬硬密封球閥6 |
將相應的蝸輪蝸桿型號的Q后“3”改為“6”，示例：Q647Y-A1C |
||||||||
|
電動金屬硬密封球閥 |
將相應的蝸輪蝸桿型號的Q后“3”改為“9”，示例：Q947Y-A1C |
||||||||
|
縮徑金屬硬密封球閥 |
將相應的蝸輪蝸桿型號前加“S”表示，示例：SQ47Y-A1C |
||||||||
五、特點及優點
1、手動部分可采用鋼板壓制的手柄或不銹鋼鑄造的手柄。手柄設有限位結構，在閥門開啟、關閉的位置設定限位，當閥門使用在關鍵裝置上時，限位塊上設有鎖孔可鎖定開關 位置避免誤操作。手柄上有明顯地開和關標識。
2、閥桿采用A182F（1Cr13）整體鍛造并調制處理，硬度達到HB220～250。閥桿通過平鍵或花鍵或方契與手柄連接，通用性強，拆裝方便。閥桿設有防吹出結構。
3、閥門的填料選用編結、柔性石墨密封圈或四氟烯密封圈，使得閥桿在一定的潤滑情況下實現可靠的密封。
4、根據需要，球閥可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全。
5、密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構；DN150以下為浮球形式，DN200以下為固定球形式。
6、球閥閥座處可設置輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封，并可根據需要加長閥桿以適宜埋地鋪設得場所

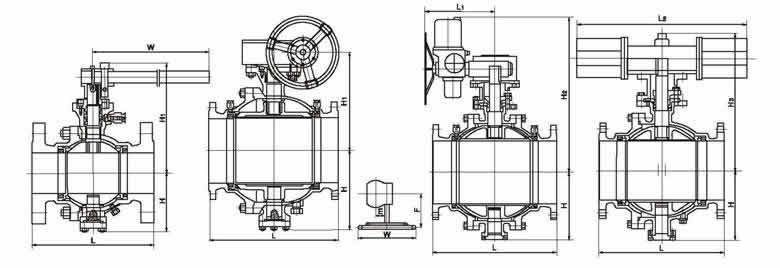

六、主要連接尺寸及重量
PN1.6MPa
|
公稱通經DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
|
|
d1 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
337 |
387 |
438 |
489 |
591 |
686 |
|
|
L |
165 |
180 |
190 |
216 |
241 |
283 |
305 |
356 |
394 |
457 |
533 |
610 |
686 |
762 |
864 |
914 |
1067 |
1245 |
|
|
H |
50 |
55 |
80 |
102 |
114 |
127 |
152 |
184 |
219 |
273 |
360 |
395 |
430 |
470 |
550 |
580 |
700 |
800 |
|
|
手動 |
H1 |
75 |
85 |
95 |
107 |
125 |
152 |
178 |
300 |
330 |
398 |
495 |
580 |
625 |
670 |
698 |
840 |
1050 |
1100 |
|
E |
- |
- |
- |
- |
- |
- |
- |
- |
- |
116 |
116 |
171 |
171 |
257 |
257 |
257 |
150 |
83 |
|
|
F |
- |
- |
- |
- |
- |
- |
- |
- |
- |
350 |
350 |
400 |
420 |
400 |
420 |
400 |
410 |
650 |
|
|
W |
160 |
160 |
230 |
230 |
400 |
400 |
650 |
1050 |
1050 |
600 |
600 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
|
|
Wt(Kg) |
4.5 |
5.7 |
7.0 |
12 |
16 |
22 |
35 |
58 |
74 |
205 |
322 |
460 |
576 |
864 |
1280 |
1600 |
1600 |
4500 |
|
|
電動 |
H2 |
- |
- |
- |
- |
- |
- |
- |
- |
554 |
600 |
652 |
760 |
770 |
830 |
- |
940 |
940 |
1115 |
|
L1 |
- |
- |
- |
- |
- |
- |
- |
- |
235 |
235 |
235 |
259 |
400 |
400 |
- |
410 |
410 |
410 |
|
|
氣動 |
H3 |
215 |
240 |
264 |
274 |
379 |
389 |
479 |
552 |
666 |
736 |
926 |
1059 |
1127 |
1393 |
1468 |
1538 |
1538 |
1450 |
|
L2 |
200 |
270 |
270 |
270 |
405 |
405 |
576 |
576 |
776 |
776 |
776 |
1060 |
1060 |
1360 |
1360 |
1360 |
1360 |
2840 |
|
PN2.5MPa
|
公稱通經DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
|
|
d1 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
337 |
387 |
438 |
489 |
591 |
686 |
|
|
L |
165 |
180 |
190 |
216 |
241 |
283 |
305 |
381 |
403 |
502 |
568 |
648 |
762 |
838 |
914 |
991 |
1143 |
1346 |
|
|
H |
50 |
55 |
80 |
102 |
114 |
127 |
152 |
184 |
219 |
273 |
360 |
395 |
430 |
470 |
550 |
580 |
700 |
800 |
|
|
手動 |
H1 |
75 |
85 |
95 |
107 |
125 |
152 |
178 |
300 |
330 |
398 |
495 |
580 |
625 |
670 |
698 |
840 |
1050 |
1100 |
|
E |
- |
- |
- |
- |
- |
- |
- |
- |
- |
116 |
116 |
171 |
171 |
257 |
257 |
257 |
150 |
83 |
|
|
F |
- |
- |
- |
- |
- |
- |
- |
- |
- |
350 |
350 |
400 |
420 |
400 |
420 |
400 |
410 |
650 |
|
|
W |
160 |
160 |
230 |
230 |
400 |
400 |
650 |
1050 |
1050 |
600 |
600 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
|
|
Wt(Kg) |
4.5 |
5.7 |
7.0 |
15 |
24 |
30 |
55 |
87 |
118 |
255 |
370 |
533 |
640 |
1030 |
1524 |
2100 |
4200 |
5300 |
|
|
電動 |
H2 |
- |
- |
- |
- |
- |
- |
- |
- |
235 |
235 |
400 |
400 |
410 |
410 |
- |
420 |
690 |
690 |
|
L1 |
- |
- |
- |
- |
- - |
- |
- |
74 |
350 |
350 |
420 |
420 |
400 |
- |
400 |
410 |
650 |
||
|
氣動 |
H3 |
215 |
240 |
264 |
340 |
379 |
452 |
479 |
646 |
666 |
814 |
1002 |
1059 |
1150 |
1205 |
1250 |
1295 |
1390 |
1470 |
|
L2 |
200 |
270 |
270 |
405 |
405 |
574 |
574 |
756 |
756 |
1060 |
1060 |
1060 |
1360 |
1360 |
2840 |
2840 |
3300 |
3300 |
|
150LB-400LB
|
公稱壓力 |
公稱通徑 |
L |
d1 |
D |
D1 |
D2 |
D6 |
f |
f2 |
b |
Z-φd |
H1 |
H2 |
||
|
RF |
BW |
全通徑 |
縮徑 |
||||||||||||
|
150LB |
1/2 |
108 |
140 |
13 |
- |
89 |
60.5 |
35 |
- |
2 |
- |
12 |
4-15 |
- |
59 |
|
3/4 |
117 |
152 |
19 |
- |
98 |
70 |
43 |
- |
2 |
- |
12 |
4-15 |
- |
63 |
|
|
1 |
127 |
165 |
25 |
- |
108 |
79.5 |
51 |
- |
2 |
- |
12 |
4-15 |
- |
75 |
|
|
11/4 |
140 |
178 |
32 |
- |
117 |
89 |
64 |
- |
2 |
- |
13 |
4-15 |
- |
||
|
11/2 |
165 |
190 |
38 |
- |
127 |
98.5 |
73 |
- |
2 |
- |
15 |
4-15 |
- |
95 |
|
|
2 |
178 |
216 |
51 |
- |
152 |
120.5 |
92 |
- |
2 |
- |
16 |
4-19 |
- |
107 |
|
|
21/2 |
190 |
241 |
64 |
- |
178 |
139.5 |
105 |
- |
2 |
- |
18 |
4-19 |
- |
142 |
|
|
3 |
203 |
283 |
76 |
64 |
190 |
152.5 |
127 |
- |
2 |
- |
19 |
4-19 |
- |
152 |
|
|
4 |
229 |
305 |
102 |
76 |
229 |
190.5 |
157 |
- |
2 |
- |
24 |
8-19 |
- |
178 |
|
|
5 |
356 |
381 |
127 |
102 |
254 |
216 |
186 |
- |
2 |
- |
24 |
8-22 |
- |
252 |
|
|
6 |
394 |
457 |
152 |
127 |
279 |
241.5 |
216 |
- |
2 |
- |
26 |
8-22 |
- |
272 |
|
|
8 |
457 |
521 |
203 |
152 |
343 |
298.5 |
270 |
- |
2 |
- |
29 |
8-22 |
- |
398 |
|
|
10 |
533 |
559 |
254 |
203 |
406 |
362 |
324 |
- |
2 |
- |
31 |
12-26 |
335 |
495 |
|
|
12 |
610 |
635 |
305 |
254 |
483 |
432 |
381 |
- |
2 |
- |
32 |
12-26 |
385 |
580 |
|
|
14 |
686 |
762 |
337 |
305 |
533 |
476 |
412 |
- |
2 |
- |
35 |
12-29 |
430 |
625 |
|
|
16 |
762 |
838 |
387 |
337 |
597 |
540 |
470 |
- |
2 |
- |
37 |
16-29 |
470 |
720 |
|
|
18 |
864 |
914 |
438 |
337 |
635 |
578 |
533 |
- |
2 |
- |
40 |
16-32 |
- |
- |
|
|
20 |
914 |
991 |
489 |
387 |
699 |
635 |
584 |
- |
2 |
- |
43 |
20-32 |
590 |
840 |
|
|
24 |
1067 |
1143 |
591 |
489 |
813 |
749.5 |
692 |
- |
2 |
- |
48 |
20-35 |
700 |
1050 |
|
|
300LB |
1/2 |
140 |
140 |
13 |
- |
95 |
66.5 |
35 |
- |
2 |
- |
15 |
4-15 |
- |
59 |
|
3/4 |
152 |
152 |
19 |
- |
117 |
82.5 |
43 |
- |
2 |
- |
16 |
4-19 |
- |
63 |
|
|
1 |
165 |
165 |
25 |
- |
124 |
89 |
51 |
- |
2 |
- |
18 |
4-19 |
- |
75 |
|
|
11/4 |
178 |
178 |
32 |
- |
133 |
98.5 |
64 |
- |
2 |
- |
19 |
4-19 |
- |
- |
|
|
11/2 |
190 |
190 |
38 |
- |
156 |
114.5 |
73 |
- |
2 |
- |
19 |
4-22 |
- |
95 |
|
|
2 |
216 |
216 |
51 |
- |
165 |
127 |
92 |
- |
2 |
- |
23 |
8-19 |
- |
107 |
|
|
21/2 |
241 |
241 |
64 |
- |
190 |
149 |
105 |
- |
2 |
- |
26 |
8-22 |
- |
142 |
|
|
3 |
283 |
283 |
76 |
64 |
210 |
168.5 |
127 |
- |
2 |
- |
29 |
8-22 |
- |
152 |
|
|
4 |
305 |
305 |
102 |
76 |
254 |
200 |
157 |
- |
2 |
- |
32 |
8-22 |
- |
178 |
|
|
5 |
381 |
381 |
127 |
102 |
279 |
235 |
186 |
- |
2 |
- |
35 |
8-22 |
- |
252 |
|
|
6 |
403 |
457 |
152 |
127 |
318 |
270 |
216 |
- |
2 |
- |
37 |
12-22 |
- |
272 |
|
|
8 |
502 |
521 |
203 |
152 |
381 |
330 |
270 |
- |
2 |
- |
42 |
12-25 |
- |
398 |
|
|
10 |
568 |
559 |
254 |
203 |
445 |
387.5 |
324 |
- |
2 |
- |
48 |
16-29 |
335 |
495 |
|
|
12 |
648 |
635 |
305 |
254 |
521 |
451 |
381 |
- |
2 |
- |
51 |
16-32 |
385 |
580 |
|
|
14 |
762 |
762 |
337 |
305 |
584 |
514.5 |
413 |
- |
2 |
- |
54 |
20-32 |
430 |
625 |
|
|
16 |
838 |
838 |
387 |
337 |
648 |
571.5 |
470 |
- |
2 |
- |
58 |
20-35 |
470 |
720 |
|
|
18 |
914 |
914 |
432 |
337 |
711 |
628.5 |
533 |
- |
2 |
- |
61 |
24-35 |
- |
- |
|
|
20 |
99 |
991 |
483 |
387 |
775 |
686 |
584 |
- |
2 |
- |
64 |
24-35 |
590 |
840 |
|
|
24 |
1143 |
1143 |
591 |
483 |
914 |
813 |
692 |
- |
2 |
- |
70 |
24-41 |
700 |
1050 |
|
|
400LB |
1/2 |
140 |
140 |
13 |
- |
95 |
66.7 |
35 |
- |
6.4 |
- |
14.5 |
4-15 |
- |
59 |
|
3/4 |
152 |
152 |
19 |
- |
117 |
82.5 |
43 |
- |
6.4 |
- |
16 |
4-19 |
- |
63 |
|
|
1 |
165 |
165 |
25 |
- |
124 |
88.9 |
51 |
- |
6.4 |
- |
17.5 |
4-19 |
- |
75 |
|
|
11/4 |
178 |
178 |
32 |
- |
|||||||||||
|
11/2 |
190 |
190 |
38 |
- |
156 |
114.3 |
73 |
- |
6.4 |
- |
22.5 |
4-22 |
- |
95 |
|
|
2 |
216 |
216 |
51 |
- |
165 |
127 |
92 |
- |
6.4 |
- |
25.5 |
8-19 |
- |
107 |
|
|
21/2 |
241 |
241 |
64 |
- |
|||||||||||
|
3 |
283 |
283 |
76 |
64 |
|||||||||||
|
4 |
305 |
305 |
102 |
76 |
254 |
200 |
157 |
- |
6.4 |
- |
35 |
8-26 |
- |
178 |
|
|
5 |
381 |
381 |
127 |
102 |
|||||||||||
|
6 |
403 |
457 |
152 |
127 |
318 |
269.9 |
216 |
- |
6.4 |
- |
41.5 |
12-26 |
250 |
300 |
|
|
8 |
502 |
521 |
203 |
152 |
381 |
330.2 |
270 |
- |
6.4 |
- |
18 |
12-29 |
294 |
374 |
|
|
10 |
568 |
559 |
254 |
203 |
445 |
387.3 |
324 |
- |
6.4 |
- |
54 |
16-32 |
370 |
445 |
|
|
12 |
648 |
635 |
305 |
254 |
520 |
450.8 |
381 |
- |
6.4 |
- |
57.5 |
16-35 |
420 |
515 |
|
|
14 |
762 |
762 |
337 |
305 |
585 |
514.3 |
413 |
- |
6.4 |
- |
60.5 |
20-35 |
460 |
550 |
|
|
16 |
838 |
838 |
387 |
337 |
650 |
571.5 |
470 |
- |
6.4 |
- |
63.5 |
20-39 |
505 |
615 |
|
|
18 |
914 |
914 |
432 |
337 |
|||||||||||
|
20 |
991 |
991 |
483 |
387 |
775 |
685.8 |
584 |
- |
6.4 |
- |
70 |
24-42 |
630 |
810 |
|
|
24 |
1143 |
1143 |
591 |
483 |
915 |
812.8 |
692 |
- |
6.4 |
- |
76.5 |
24-48 |
825 |
1010 |
|
600LB-1500LB
|
公稱壓力 |
公稱通徑 |
L |
d1 |
D |
D1 |
D2 |
D6 |
f |
f2 |
b |
ZZ-φd |
H1 |
H2 |
||
|
RF |
BW |
全通徑 |
縮徑 |
||||||||||||
|
600LB |
1/2 |
165 |
165 |
13 |
- |
95 |
66.5 |
35 |
- |
6.4 |
- |
15 |
4-15 |
- |
59 |
|
3/4 |
191 |
191 |
19 |
- |
118 |
82.5 |
43 |
- |
6.4 |
- |
16 |
4-19 |
- |
63 |
|
|
1 |
216 |
216 |
25 |
- |
124 |
89 |
51 |
- |
6.4 |
- |
18 |
4-19 |
- |
75 |
|
|
11/4 |
229 |
229 |
32 |
- |
133 |
98.5 |
64 |
- |
6.4 |
- |
21 |
4-19 |
- |
- |
|
|
11/2 |
241 |
241 |
38 |
- |
156 |
114.5 |
73 |
- |
6.4 |
- |
23 |
4-22 |
- |
95 |
|
|
2 |
292 |
292 |
51 |
38 |
165 |
127 |
92 |
- |
6.4 |
- |
26 |
8-19 |
- |
107 |
|
|
21/2 |
330 |
330 |
64 |
51 |
190 |
179 |
105 |
- |
6.4 |
- |
29 |
8-22 |
- |
178 |
|
|
3 |
356 |
356 |
76 |
64 |
210 |
168.5 |
127 |
- |
6.4 |
- |
32 |
8-22 |
- |
- |
|
|
4 |
432 |
432 |
102 |
76 |
273 |
216 |
157 |
- |
6.4 |
- |
38 |
8-25 |
- |
- |
|
|
6 |
559 |
559 |
152 |
127 |
356 |
292 |
216 |
- |
6.4 |
- |
48 |
12-29 |
250 |
300 |
|
|
8 |
660 |
660 |
200 |
152 |
419 |
349 |
270 |
- |
6.4 |
- |
56 |
12-32 |
294 |
374 |
|
|
10 |
787 |
787 |
248 |
200 |
508 |
432 |
324 |
- |
6.4 |
- |
64 |
16-35 |
370 |
445 |
|
|
12 |
838 |
838 |
298 |
248 |
559 |
489 |
381 |
- |
6.4 |
- |
67 |
20-35 |
420 |
515 |
|
|
14 |
889 |
889 |
327 |
298 |
603 |
527 |
413 |
- |
6.4 |
- |
70 |
20-38 |
460 |
550 |
|
|
16 |
991 |
991 |
375 |
327 |
686 |
603 |
470 |
- |
6.4 |
- |
77 |
20-41 |
505 |
615 |
|
|
18 |
1092 |
1092 |
432 |
327 |
743 |
654 |
533 |
- |
6.4 |
- |
83 |
20-45 |
630 |
810 |
|
|
20 |
1194 |
1194 |
483 |
375 |
813 |
724 |
584 |
- |
6.4 |
- |
89 |
24-45 |
- |
- |
|
|
900LB |
2 |
368 |
368 |
47 |
38 |
216 |
165.1 |
92 |
- |
7.92 |
- |
38.5 |
8-26 |
- |
- |
|
3 |
381 |
381 |
73 |
57 |
244 |
190.5 |
127 |
123.82 |
7.92 |
- |
41.5 |
8-29 |
191 |
259 |
|
|
4 |
457 |
457 |
98 |
73 |
292 |
234.5 |
157 |
149.22 |
7.92 |
- |
44.5 |
8-32 |
216 |
297 |
|
|
6 |
610 |
610 |
146 |
121 |
381 |
317.5 |
216 |
211.12 |
7.92 |
- |
50 |
12-32 |
270 |
360 |
|
|
8 |
737 |
737 |
190 |
146 |
470 |
393.7 |
270 |
269.88 |
7.92 |
- |
63.5 |
12-39 |
322 |
394 |
|
|
10 |
838 |
838 |
238 |
180 |
545 |
459.5 |
324 |
323.85 |
7.92 |
- |
70 |
16-39 |
420 |
502 |
|
|
12 |
965 |
965 |
282 |
238 |
610 |
533.4 |
381 |
381.00 |
7.92 |
- |
79.5 |
20-39 |
470 |
572 |
|
|
14 |
1029 |
1029 |
419.10 |
11.13 |
- |
86 |
20-42 |
510 |
675 |
||||||
|
16 |
1130 |
1130 |
469.90 |
11.13 |
- |
89 |
20-45 |
600 |
762 |
||||||
|
18 |
1219 |
1219 |
533.40 |
12.7 |
- |
102 |
20-51 |
700 |
866 |
||||||
|
20 |
1334 |
1334 |
584.20 |
12.7 |
- |
108 |
20-54 |
720 |
894 |
||||||
|
1500LB |
2 |
368 |
368 |
47 |
47 |
216 |
165.1 |
124 |
95.25 |
7.92 |
- |
38.5 |
8-26 |
126 |
217 |
|
3 |
470 |
470 |
73 |
73 |
267 |
203.2 |
168 |
136.92 |
7.92 |
- |
48 |
8-32 |
191 |
259 |
|
|
4 |
564 |
564 |
98 |
98 |
311 |
245.5 |
194 |
161.92 |
7.92 |
- |
54 |
8-35 |
216 |
297 |
|
|
6 |
705 |
705 |
146 |
146 |
394 |
317.5 |
248 |
211.12 |
9.52 |
- |
83 |
12-39 |
296 |
365 |
|
|
8 |
832 |
832 |
190 |
190 |
483 |
393.7 |
318 |
269.88 |
11.13 |
- |
92 |
12-45 |
378 |
475 |
|
|
10 |
991 |
991 |
238 |
238 |
565 |
482.6 |
371 |
323.85 |
11.13 |
- |
108 |
12-51 |
495 |
578 |
|
|
12 |
1130 |
1130 |
282 |
282 |
675 |
571.5 |
438 |
381.00 |
14.27 |
- |
124 |
12-54 |
542 |
696 |
|
|
14 |
1257 |
1257 |
826 |
635 |
489 |
419.10 |
15.88 |
- |
133.5 |
16-61 |
590 |
761 |
|||
|
16 |
1384 |
1384 |
915 |
704.5 |
546 |
469.90 |
17.48 |
- |
146.5 |
16-67 |
670 |
831 |
|||
|
20 |
1664 |
1664 |
1170 |
990.6 |
673 |
584.20 |
17.48 |
- |
178 |
16-80 |
750 |
950 |
|||
訂貨須知：
一、①Q(mào)947Y電動固定球閥產品名稱與型號②Q947Y電動固定球閥口徑③Q947Y電動固定球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的Q947Y電動固定球閥型號，請按Q947Y電動固定球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
感謝您訪問我們的網站【http://tbhrg.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
