產品匯總

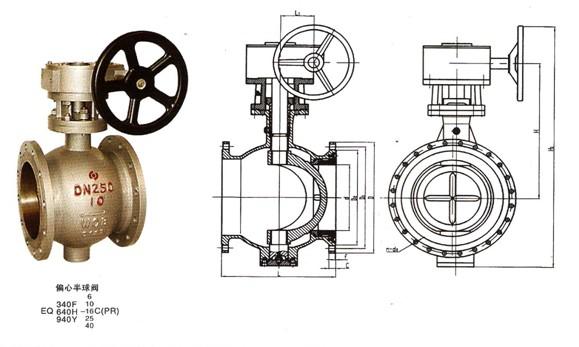

BQ340F、BQ640H、BQ940Y雙偏心半球閥

- 產品型號:
- BQ340X、BQ640H、BQ940Y
- 產品口徑:
- 50-500mm
- 產品壓力:
- 1.0-4.0Mpa
- 產品材質:
- 碳鋼不銹鋼
聯系我們

產品說明

一、產品BQ340F、BQ640H、BQ940Y雙偏心半球閥詳細資料：

BQ340F雙偏心半球閥利用偏心閥體，偏心球體和閥座，閥桿作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封目的。閥門的球體和閥座完全脫離，消除了密封圈的磨損，克服了傳統球體閥座與球體密封面始終磨損的問題，非金屬彈性材料被嵌入金屬座中，閥座金屬面受到良好的保護。雙偏心半球閥特別適用于鋼鐵業，鋁業，纖維，微小固體顆粒，紙漿，煤灰，石油氣等介質。

BQ340F雙偏心半球閥-產品特點:

1、其結構采用偏心契緊原理通過傳動機構達到閘緊、調節、關閉的目的，密封副是金屬面環帶硬面接觸密封，雙偏心結構在開啟時閥芯位于藏球室內，流通截面大，且閥門不被沖刷，關閉時閥芯不被沖刷，開啟時閥芯球面沿閥座漸進，有效地切除結垢障礙，實現可靠密封。它對兩相混流易結垢固體析出的混流輸送特別有效
2、閥門的半球用雙金屬，母材上堆焊不同的合金，閥座也作相應堆焊經特殊的處理，密封面組合成防腐、耐磨、高強度等各種類型，滿足不同場合需求
3、密封嚴密、輸送有害氣體可達零泄露
4、密封副的閥芯留有補償量、當閥做磨損后，關閉時再轉動少許，任能可靠密封，延長了使用壽命。此外，用戶將壓緊螺母擰掉，調整或更換后閥座仍可用，避免了閥門密封失效后，整臺報廢的弊端。
因堆焊不同合金（或組合球）雙金屬密封副的選配可以用于耐磨、耐腐蝕、耐高溫且要求嚴格密封的工況
1、通用閥：規格型號DN40-600。適用于污水處理、紙漿、城市采暖供熱等要求嚴緊的場合
2、油化工專用閥：規格DN40-600。適用于原油、重油等各類油品、化工行業弱腐蝕、二相混流介質
3、煤氣專用閥：規格DN40-600。適用于煤氣、天然氣、液化氣的輸送控制
4、料漿專用閥：規格DN40-600。適用于液態、固態兩相混流或液態輸送中化學反應有結晶析出或結垢的工業管道輸送
5、煤粉灰渣專用閥：規格DN40-600。適用于電廠、水力除渣或氣態輸送管道的控制
BQ340F雙偏心半球閥-執行標準

設計：GB12237－89
法蘭連接：GB/T17241.6998、GB/T9115（鋼制）
結構長度：GB12221－89

二、BQ340F雙偏心半球閥-主要零件材料：

名稱	材質
閥體	QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti
閥軸	2Cr13、1Cr13
閥瓣	合金滲氮鋼、滲氮不銹鋼、耐磨鋼
閥座	合金滲氮鋼、滲氮不銹鋼、耐磨鋼
軸承	鋁青銅、FZ復合材料
填料	聚四氟乙烯、柔性石墨

三、BQ340F雙偏心半球閥-性能規范：

公稱壓力（Mpa）	0.6	1.0	1.6	2.5	4.0
公稱通經（mm）	40-600	40-600	40-600	40-600	40-600
密封試驗壓力（Mpa）	0.66	1.1	1.76	2.75	4.4
殼體試驗壓力（Mpa）	0.9	1.5	2.4	3.75	6.0
適用溫度（℃）	－29～300、－29～425、－29～540
適用介質	清水、海水、污水、酸堿等液體、料漿、蒸汽、燃?xì)狻⒂皖?/p>
驅動方式	手動、電動、氣動
連接形式	法蘭連接、對夾連接
安裝方式	立式安裝、臥式安裝

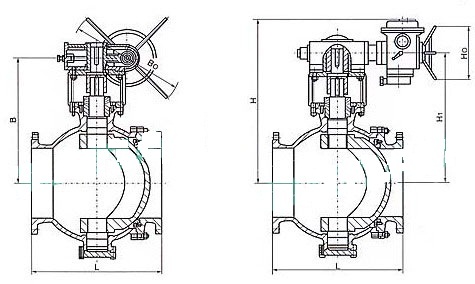

四、BQ340F雙偏心半球閥-主要外形尺寸：

主要外形尺寸 Main size of outside PN1.0MPa

規格 Size	L	D	C	d	b	n-Φ	手動 Hand operated			蝸輪蝸桿傳動 Worm wheel and worm screw deiving				電動 Electric driving
規格 Size	L	D	C	d	b	n-Φ	M	M0	重量 Weight	B	B0	驅動裝置 Driviingdevic	重量 Weight	H	H1	H0	驅動裝置 Driviingdevice	重量 Weight
50	178	165	125	99	20	4-Φ18	160	250	17	-	-	-	-	-	-	-	-	-
65	190	185	145	118	20	8-Φ18	195	250	18	-	-	-	-	-	-	-	-	-
80	203	200	160	132	20	8-Φ18	215	300	22	255	200	O型	30	454	359	190	Q60-1	100
100	229	220	180	156	22	8-Φ18	250	300	30	290	300	A型	40	493	398	190	Q60-1	130
125	254	250	210	184	22	8-Φ18	290	350	45	330	300	A型	65	574	424	400	Q120-1	192
150	267	285	240	211	24	8-Φ22	295	400	53	350	300	A型	74	646	496	400	Q120-1	200
200	292	340	295	266	24	8-Φ22	-	-	-	390	400	B型	100	678	528	400	Q120-1	225
250	394	395	350	319	26	12-Φ22	-	-	-	515	400	B型	195	352	435	200	SMC-04/HOBC	360
300	419	445	400	370	26	12-Φ22	-	-	-	545	600	C型	250	761	480	280	SMC-04/HIBC	415
350	550	505	460	429	26	16-Φ22	-	-	-	590	600	C型	369	771	520	280	SMC-04/HOBC	435
400	600	565	515	480	26	16-Φ26	-	-	-	625	600	C型	450	831	580	280	SMC-03/H2BC	542
450	650	615	565	530	28	20-Φ26	-	-	-	660	600	D型	600	921	670	305	SMC-00/H3BC	672
500	700	670	620	582	28	20-Φ26	-	-	-	695	800	D型	730	943	770	305	SMC-00/H3BC	892
600	800	780	725	682	30	20-Φ30	-	-	-	732	800	D型	850	1123	850	305	SMC-0/H4BC	995

主要外形尺寸 Main size of outside PN1.6MPa

規格 Size	L	D	C	d	b	n-Φ	手動 Hand operated			蝸輪蝸桿傳動 Worm wheel and worm screw deiving				電動 Electric driving
規格 Size	L	D	C	d	b	n-Φ	M	M0	重量 Weight	B	B0	驅動裝置 Driviingdevic	重量 Weight	H	H1	H0	驅動裝置 Driviingdevice	重量 Weight
50	178	165	125	99	20	4-Φ18	160	250	17	-	-	-	-	-	-	-	-	-
65	190	185	145	118	20	4-Φ18	195	250	18	-	-	-	-	-	-	-	-	-
80	203	200	160	132	20	8-Φ18	215	300	22	255	200	O型	30	454	359	190	Q60-1	100
100	229	220	180	156	22	8-Φ18	250	300	30	290	300	A型	40	493	398	190	Q60-1	135
125	254	250	210	184	22	8-Φ18	290	350	45	330	300	A型	65	574	424	400	Q120-1	192
150	267	285	240	211	24	8-Φ22	295	400	53	350	300	A型	74	646	496	400	Q120-1	200
200	292	340	295	266	24	12-Φ22	-	-	-	390	400	B型	105	678	528	400	Q120-1	230
250	394	405	355	319	26	12-Φ26	-	-	-	515	400	B型	200	652	435	200	SMC-04/H0BC	370
300	419	160	410	370	28	12-Φ26	-	-	-	545	600	C型	250	761	480	280	SMC-04/H1BC	425
350	550	520	470	429	30	16-Φ26	-	-	-	590	600	C型	375	771	520	280	SMC-03/H2BC	450
400	600	580	525	480	32	16-Φ30	-	-	-	625	600	C型	460	831	580	280	SMC-00/H3BC	557
450	650	640	258	548	34	20-Φ30	-	-	-	660	600	D型	610	921	670	305	SMC-00/H3BC	690
500	700	715	650	609	36	20-Φ33	-	-	-	695	800	D型	750	943	770	305	SMC-00/H3BC	913

主要外形尺寸 Main size of outside PN2.5MPa

規格 Size	L	D	C	d	b	n-Φ	蝸輪蝸桿傳動 Worm wheel and worm screw deiving				電動 Electric driving
規格 Size	L	D	C	d	b	n-Φ	B	B0	驅動裝置 Driviingdevic	重量 Weight	H	H1	H0	驅動裝置 Driviingdevice	重量 Weight
80	203	200	160	132	24	8-Φ18	255	300	A型	32	589	484	190	Q60-1	105
100	229	235	190	156	24	8-Φ22	290	300	A型	48	595	500	190	Q60-1	145
125	254	270	220	184	26	8-Φ26	330	300	A型	68	650	500	400	Q120-1	195
150	267	300	250	211	28	8-Φ26	350	400	B型	85	739	589	400	Q120-1	205
200	292	360	310	274	30	12-Φ26	390	400	B型	113	799	649	400	Q120-1	245
250	394	425	370	330	32	12-Φ30	515	400	B型	203	652	435	200	SMC-04/H1BC	378
300	419	485	430	389	34	16-Φ30	545	600	C型	260	761	480	280	SMC-04/H1BC	440
350	550	555	490	448	38	16-Φ33	590	600	C型	375	771	520	280	SMC-04/H1BC	460
400	600	620	550	503	40	16-Φ36	625	800	D型	475	831	580	280	SMC-04/H1BC	580
450	650	670	600	548	42	20-Φ36	660	800	D型	625	921	670	305	SMC-04/H1BC	715

主要外形尺寸 Main size of outside PN4.0MPa

規格 Size	L	D	C	d	b	n-Φ	蝸輪蝸桿傳動 Worm wheel and worm screw deiving				電動 Electric driving
規格 Size	L	D	C	d	b	n-Φ	B	B0	驅動裝置 Driviingdevic	重量 Weight	H	H1	H0	驅動裝置 Driviingdevice	重量 Weight
80	203	200	160	132	24	8-Φ18	255	300	A型	32	589	484	190	Q60-1	105
100	229	235	190	156	24	8-Φ22	290	300	A型	48	595	500	190	Q60-1	145
125	254	270	220	184	26	8-Φ26	330	400	B型	68	650	500	400	Q120-1	195
150	267	300	250	211	28	8-Φ26	350	400	B型	85	739	589	400	Q120-1	205
200	292	375	320	284	34	12-Φ30	390	400	B型	120	799	649	400	Q120-1	250
250	394	450	385	345	38	12-Φ33	515	600	C型	208	652	435	200	SMC-04/H1BC	445
300	419	515	450	409	42	16-Φ33	545	600	C型	265	761	480	280	SMC-04/H1BC	465
350	550	580	510	465	46	16-Φ36	590	800	D型	383	771	520	280	SMC-04/H1BC	588

訂貨須知：
一、①BQ340F雙偏心半球閥產品名稱與型號②BQ340F雙偏心半球閥口徑③BQ340F雙偏心半球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的BQ340F雙偏心半球閥型號，請按BQ340F雙偏心半球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
感謝您訪問我們的網站【http://tbhrg.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
