一、產品[BQ71F對夾式夾套保溫球閥]詳細資料：
產品名稱：對夾式夾套保溫球閥
產品型號：Q71F
產品簡介：BQ71F對夾式夾套保溫球閥具有良好的保溫、保冷特性，除縮徑保溫球閥外，閥門的通徑和管徑一至，介質呈直線流動，阻力小，能有效降低管路中介質熱量的損失，因此，對容易凝固、高粘度的液體介質具有優良的性能。除兩片式保溫球閥外，閥體全部采用整體式夾套設計，更能均勻地保溫、保冷。夾套、閥體外側與夾套接管焊接，允許蒸汽或冷水的最高壓力為1MPa。 BQ71F對夾式保溫球閥又名BQ71F對夾式夾套保溫球閥，由于采用了蒸汽夾套保溫，所以即使外界溫度降低零度以下，此閥仍操作靈活，保證輸油管道能啟能閉。其優點是其它控制閥所沒有的，是重油輸送管道理想的控制閥門。
BQ71F對夾式保溫球閥夾套連接方式：
1、可選擇內螺紋連接。DN15~DN20 G3/8,DN25~DN150G1/2,DN200以上G3/4.
2、可選擇法蘭連接。 DN15~DN50 為15法蘭，DN65~DN150為20法蘭，DN200以上為25法蘭。
二、BQ71F對夾式保溫球閥結構特點：
保溫球閥也稱夾套保溫球閥，是在球閥的基礎上焊裝金屬夾套，用于注入蒸汽或其它保溫、保冷介質，確保閥內介質能夠正常工作。保溫球閥根據球閥的結構不同，有整體式保溫球閥、兩片式保溫球閥、對夾式保溫球閥等幾種結構形式，保溫球閥具有良好的保溫保冷特性，具閥門的通徑與管徑一致，同時又能有效降管路中介質熱量損失。BQ71F對夾式保溫球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送還常溫下會凝固的高粘度介質。
BQ71F對夾式保溫球閥在管路中主要用來做切斷、分配和改變介質的流動方向。球閥是近年來被廣泛采用的一種新型閥門，它具有以下優點：
1．流體阻力小，其阻力系數與同長度的管段相等。
2．結構簡單、體積小、重量輕。
3．緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。球旋轉90度時，在進、出口處應全部呈現球面，
安裝與維護應注意事項：
1.要留有閥柄旋轉的位置。
2.不能用作節流。
3帶傳動機構的球閥應直立安裝。
三、主要型號說明:
|
主要型號 |
公稱通徑：DN15-100mm |
|
保溫型 |
1/2"-4" |
|
手動(BQ71F) |
公稱壓力：PN1.0-2.5MPa |
|
氣動(BQ671F) |
CLASS：150lb |
|
電動(BQ971F) |
JIS：10K |
四、型號、零件材料及主要參數：
|
公稱壓力或壓力級 |
產品型號 |
||||||
|
PN1.0MPa |
BQ71F-10C |
BQ71F-10P |
BQ71F-10P8 |
BQ71F-10P3 |
BQ71F-10R |
BQ71F-10R8 |
|
|
PN1.6MPa |
BQ71F-16C |
BQ71F-16P |
BQ71F-16P8 |
BQ71F-16P3 |
BQ71F-16R |
BQ71F-16R8 |
|
|
PN2.5MPa |
BQ71F-25 |
BQ71F-25P |
BQ71F-25P8 |
BQ71F-25P3 |
BQ71F-25R |
BQ71F-16R8 |
|
|
CLASS150 |
BQ71F-150(LB)C |
BQ71F-150(LB)P |
BQ71F-150(LB)P8 |
BQ71F-150(LB)P3 |
BQ71F-150(LB)R |
BQ71F-150(LB)R8 |
|
|
10K |
BQ71F-10(K)C |
BQ71F-10(K)P |
BQ71F-10(K)P8 |
BQ71F-10(K)P3 |
BQ71F-10(K)R |
BQ71F-10(K)R8 |
|
|
主要零件材料 |
閥體 |
WCB |
ZGlCr18Ni9Ti |
CF8(304) |
CF8(304L) |
ZG1Cr18Ni12Mo2Ti |
CF8M(316) |
|
球體、閥桿 |
2Crl3 |
lCr18Ni9Ti |
0Cr18Ni9(304) |
0Cr18Ni9(304L) |
1Cr18Ni2Mo2(316) |
0Cr17Ni2Mo2(316) |
|
|
密封圈 |
聚四氟乙烯 對位聚苯 | ||||||
|
填料、墊圈 |
V型聚四氟乙烯 柔性石墨環 聚四氟乙烯片 柔性石墨復合墊 | ||||||
|
適用工況 |
適用介質 |
重油、膠類等 |
硝酸腐蝕性介質 |
強氧化性介質 |
醋酸等腐蝕性介質 |
尿素等腐蝕性介質 |
|
|
適用溫度 |
-28-300℃ |
||||||
|
配管法蘭 |
JB79-59、GB9113、SH3406 ANSI B16.5 JIS B2212 |
||||||

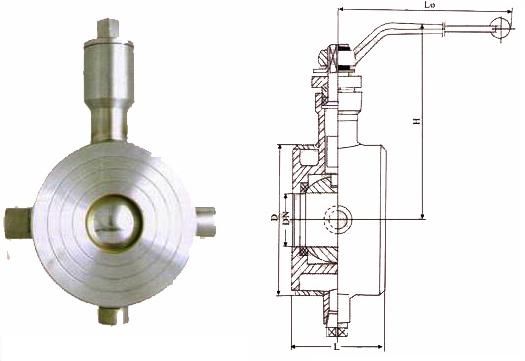

五、主要外形及連接尺寸表：
|
公稱通徑(DN) |
產品型號 |
|||||||||
|
L |
D |
W |
H |
3-G |
||||||
|
(mm) |
(in) |
1.0MPa |
1.6MPa |
2.5MPa |
150Lb |
10k |
手動 |
手動 |
|
|
|
15 |
1/2" |
40 |
53 |
53 |
53 |
47 |
58 |
130 |
80 |
3/8 |
|
20 |
3/4" |
45 |
63 |
63 |
63 |
57 |
63 |
170 |
80 |
3/8 |
|
25 |
1" |
50 |
73 |
73 |
73 |
66 |
74 |
170 |
100 |
3/8 |
|
32 |
1 1/4" |
60 |
84 |
84 |
84 |
75 |
84 |
200 |
110 |
1/2 |
|
40 |
1 1/2" |
70 |
94 |
94 |
94 |
85 |
89 |
250 |
120 |
1/2 |
|
50 |
2" |
80 |
109 |
109 |
109 |
103 |
104 |
250 |
130 |
1/2 |
|
65 |
2 1/2" |
110 |
129 |
129 |
129 |
122 |
124 |
350 |
140 |
1/2 |
|
80 |
3" |
120 |
144 |
144 |
144 |
135 |
134 |
350 |
150 |
1/2 |
|
100 |
4" |
140 |
164 |
164 |
170 |
173 |
159 |
420 |
180 |
1/2 |
訂貨須知：
1、①對夾式保溫球閥產品名稱與型號②對夾式保溫球閥口徑③對夾式保溫球閥是否帶附件以便我們的為您正確選型。
2、若已經由設計單位選定凱斯特閥門對夾式保溫球閥型號，請按對夾式保溫球閥型號直接向我司銷售部訂購。
3、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的上海波昂閥門專家為您審核把關。
