三、電動鑄鐵閘閥主要零件材料
|
零件名稱 |
Z945T-10(黃銅密封) |
Z945W-10(本體密封) |
|
閥體、閥蓋 |
灰鑄鐵 |
灰鑄鐵 |
|
閘 板 |
灰鑄鐵＋黃銅 |
灰鑄鐵 |
|
閥 桿 |
碳鋼(銅) |
碳鋼(銅) |
|
閥桿螺母 |
青銅（球鐵） |
青銅（球鐵） |
四、電動鑄鐵閘閥主要設計標準
|
設計制造 |
JB/T 8691-98 |
|
結構長度 |
GB/T 15188.2-94 |
|
法蘭連接尺寸 |
GB/T 9113-2000 |
|
閥門檢查和試驗 |
GB/T 13927-92 |
五、電動鑄鐵閘閥主要性能規范
|
產品型號 |
公稱壓力 （MPa） |
強度試驗（MPa） |
密封試驗（MPa） |
適用溫度 （℃） |
適用介質 |
|
Z945T-10 |
1.0 |
1.5 |
1.1 |
≤100 |
蒸氣、水、 |
|
Z945W-10 |
≤100 |
油品 |

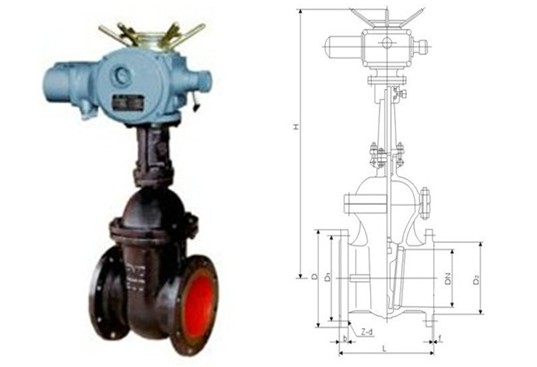

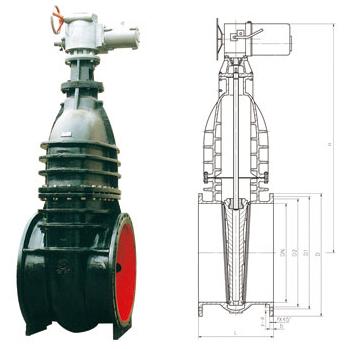

六、電動鑄鐵閘閥產品選型
|
型 號 |
公稱通徑 |
尺寸 |
重量(㎏ |
|||||||||
|
L |
D |
D1 |
D2 |
b-f |
z-фd |
H |
H1 |
L1 |
L2 |
|||
|
Z945T/W-10
Z941T/W-10 |
100 |
229 |
215 |
180 |
155 |
22-3 |
8-ф18 |
757 |
594 |
161 |
391 |
88 |
|
125 |
254 |
245 |
210 |
185 |
24-3 |
8-ф18 |
802 |
639 |
161 |
391 |
10 |
|
|
150 |
267 |
280 |
240 |
210 |
24-3 |
8-ф23 |
843 |
680 |
161 |
391 |
122 |
|
|
200 |
330 |
335 |
295 |
265 |
26-3 |
8-ф23 |
993 |
830 |
161 |
391 |
178 |
|
|
250 |
380 |
390 |
350 |
320 |
28-3 |
12-ф23 |
1097 |
934 |
161 |
391 |
239 |
|
|
300 |
420 |
440 |
400 |
368 |
28-4 |
12-ф23 |
1194 |
1082 |
215 |
299 |
323 |
|
|
350 |
450 |
500 |
460 |
428 |
30-4 |
16-ф23 |
1269 |
1157 |
215 |
299 |
431 |
|
|
400 |
480 |
565 |
515 |
484 |
32-4 |
16-ф25 |
1445 |
1333 |
215 |
299 |
555 |
|
|
500 |
540 |
670 |
620 |
585 |
34-4 |
20-ф25 |
1658 |
1546 |
215 |
299 |
908 |
|
|
600 |
600 |
780 |
725 |
685 |
36-5 |
20-ф30 |
1758 |
1646 |
215 |
299 |
1148 |
|
|
700 |
660 |
895 |
840 |
800 |
40-5 |
24-ф30 |
1976 |
|
258 |
318 |
1800 |
|
|
800 |
720 |
1010 |
950 |
905 |
44-5 |
24-ф34 |
2136 |
|
258 |
318 |
2340 |
|
一、①電動鑄鐵閘閥產品名稱與型號②電動鑄鐵閘閥口徑③電動鑄鐵閘閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的電動鑄鐵閘閥型號，請按電動鑄鐵閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
