Z43F帶導流孔平板閘閥

- 產品型號:
- Z43F
- 產品口徑:
- 50-1200mm
- 產品壓力:
- 1.6-16.0Mpa
- 產品材質:
- 碳鋼、不銹鋼、鍛鋼、鉻鉬鋼
聯系我們

產品說明

一、產品[Z43F帶導流孔平板閘閥]的詳細資料：

產品名稱：導流孔平板閘閥帶導流孔平板閘閥

產品型號：(K)Z43F Z43F

產品簡介：Z43H系列帶導流孔平板閘閥采用新型浮動式密封結構，適用于壓力不大于10MPa，溫度-29～121℃的H2S氣體含量較高的天然氣管線上，作為控制介質的啟閉及調節裝置，該產品結構設計新穎、選材恰當、測試嚴格、操作輕便，具有較強的防腐、耐磨、耐沖蝕性能，是石油工業界一種理想的新型裝備。

二、帶導流孔平板閘閥Z43H-16C應用范圍：

平板閘閥適用于天然氣，石油，化工，環保，城市管道，燃?xì)夤芫€等輸送管線，放空系統和汽儲存裝置上，用作啟閉設備。

Z43型帶導流孔單閘板式平板閘閥適用于天然氣開采和凈化的長輸管線

三、帶導流孔平板閘閥Z43H-16C結構特征與工作原理

1、采用浮動閥座，雙向啟閉，密封可靠，啟閉靈活。

2、閘板均有導向條給予精密導向，同時密封面均噴焊硬質合金，耐沖蝕。

3、閥體承載能力高，通道為直通式，全開時，與閘板導流孔相貫通和直管相似，流阻很小。閥桿采用復合填料，多重密封，使得密封可靠，摩擦力小。

4、關閉閥門時，順時針轉動手輪，閘板下移至底部，由于介質壓強的作用，將進口端密封座推向閘板方向，形成較大的密封比壓，從而形成第一道密封。同時，將閘板壓向出口端密封座上，成為雙重密封。

5、由于采用雙重密封，所以可在不影響管道工作的情況下更換易損件。這是本廠產品優先于國內外同類產品的重要特征。

6、開啟閘板時，逆時針旋轉手輪，閘板上移，導流孔與通道孔相貫通。隨著閘板的上升，貫通孔逐漸加大，至極限位置時，導流孔與通道孔相重合，此時全開。

四、帶導流孔平板閘閥結構優勢：

1、閥體有鑄造和焊接兩種結構。

2、閥座采用O形密封圈密封和施加預緊力的浮動閥座結構，使閥門進出口雙向密封；并且該結構的啟閉力矩僅為普通閥門的1/2，能達到輕松開、關閥門。

3、閥座采用密封面上鑲嵌PTFE，具有PTFE對金屬和金屬對金屬的雙重密封，PTFE密封面同時清除閘板臟物的作用。

4、金屬對金屬密封的閥門，閥體外部設有注油脂結構，油脂通過注脂器、閥座進入閥門密封面，使閥門達到零泄漏。

5、帶導流孔閥門的閘板，無論是全開或是全關始終與密封面吻合，密封面得到保護不受介質直接沖刷，從而延長使用壽命。

6、閥門的全開的，通道平滑為直線，流阻系數極小，無壓力損失，可通毛球清掃管線。

7、本閥門采用帶自密封能力的填料結構，無需經常調節，開、關極為輕便，且密封性可靠，填料函處設有輔助密封油脂注入結構，密封性能絕對可靠，真正達到零泄漏；解決了通用閥門填料處最容易外漏的弊病。

8、閥門關閉時能自動卸掉內腔高壓（詳見工作原理圖），保證使用安全。

9、全封閉結構，防護性能好，可適應全天候要求。

10、閥門設有指示桿或觀察窗以表示閥門的啟閉情況。

五、帶導流孔平板閘閥產品執行標準：

設計標準	JB/T5298、APl6D
法蘭	GB/T 12221、JB/T 5298
焊接	GB/T 15188.1
連接法蘭	GB/T9113、JB/T 79 ANSl 16.5a
對焊端	GB/T 12224
試驗和檢驗	GB/T3927、JB/T 9092

六、帶導流孔平板閘閥性能規范：

適用范圍	PN10.0～42.0MPa	DN25～200mm
適用溫度	-29～121℃
適用介質	普通型	石油、天然氣、成油品、水等
抗硫型	含H2S、CO2的石油、天然氣等
連接形式	法蘭端、焊接端、卡箍端
驅動方式	手動、電動、氣動等

五、帶導流孔平板閘閥主要零件材料：

零件名稱	閥體、閥蓋	閘板	閥桿	閥座	閥桿螺母	填料
"Z"型	WCB、鉻鉬鋼	合金鋼（焊硬質合金)	不銹鋼	合金鋼（焊硬質合金)	鋁青銅	聚四氟乙烯、氟橡膠 PTFE、

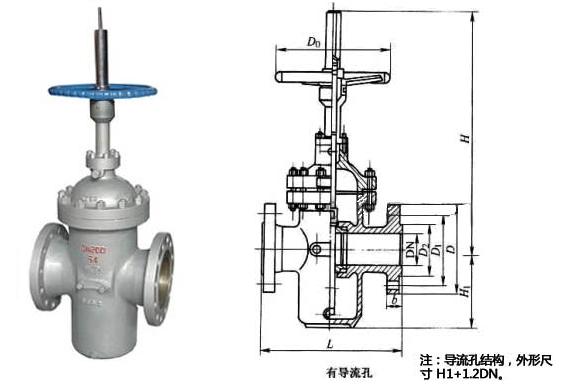

七、帶導流孔平板閘閥外形及連接尺寸：

PN10
DN	L	D	D1	D2	b	z×Φd	H	H1	D0	重量/kg
50	178	160	125	100	20	4×Φ18	450	130	250	25
65	190	180	145	120	20	4×Φ18	550	160	300	44
80	203	195	160	135	22	4×Φ18	610	180	300	49
100	229	215	180	155	22	8×Φ18	700	214	300	57
125	254	245	210	185	24	8×Φ18	798	257	350	104
150	267	280	240	210	24	8×Φ23	895	300	350	115
200	292	335	295	265	26	8×Φ23	1130	388	350	154
250	330	390	350	320	28	12×Φ23	1290	475	400	264
300	356	440	400	368	28	12×Φ23	1480	547	450	330
350	381	500	460	428	30	16×Φ23	1600	625	450	506
400	406	565	515	482	32	16×Φ25	1850	712	500	616
450	432	615	565	532	32	20×Φ25	2080	785	500	858
500	457	670	620	585	34	20×Φ25	2300	880	600	1155
600	508	780	725	685	36	20×Φ30	2680	1045	800	1848
700	610	895	840	800	40	24×Φ30	3080	1190	800	2475
800	660	1010	950	905	44	24×Φ34	3491	1360	1000	3498
900	711	1110	1050	1005	46	28×Φ34	3897	1510	1000	4686
1000	811	1220	1180	1115	50	28×Φ34	4317	1715	1200	6094

PN16
DN	L	D	D1	D2	b	z×Φd	H	H1	D0	重量/kg
50	178	160	125	100	16	4×Φ18	450	130	250	27
65	190	180	145	120	18	4×Φ18	550	160	300	46
80	203	195	160	135	20	8×Φ18	610	180	300	52
100	229	215	180	155	20	8×Φ18	700	214	300	60
125	254	245	210	185	22	8×Φ18	798	257	350	110
150	267	280	240	210	24	8×Φ23	895	300	350	126
200	292	335	295	265	26	12×Φ23	1130	388	350	165
250	330	405	355	320	30	12×Φ25	1480	547	450	385
300	356	460	410	375	30	12×Φ25	1480	547	450	385
350	381	520	470	435	34	16×Φ25	1660	625	450	550
400	406	580	525	485	36	16×Φ25	1850	712	500	671
450	432	640	585	545	40	20×Φ30	2080	785	500	1069
500	457	705	650	608	44	20×Φ34	2300	880	600	1320
600	508	840	770	718	48	20×Φ41	2680	1045	800	2035
700	610	910	840	788	50	24×Φ41	3080	1190	800	3201
800	660	1020	950	898	52	24×Φ41	3491	1360	1000	3960
900	11	1120	1050	998	54	28×Φ41	3897	1510	1000	5445
1000	811	1255	1170	1110	56	28×Φ48	4317	1715	1200	6776

PN25
DN	L	D	D1	D2	b	z×Φd	H	H1	D0	重量/kg
50	178	160	125	100	20	4×Φ18	450	130	250	27
65	190	180	145	120	22	8×Φ18	550	160	300	49
80	203	195	160	135	22	8×Φ18	610	180	300	55
100	229	230	190	160	24	8×Φ23	700	214	300	66
125	254	270	220	188	28	8×Φ25	798	257	350	121
150	267	300	250	218	30	8×Φ25	895	300	350	121
200	292	360	310	278	34	12×Φ25	1130	390	350	181
250	330	425	370	332	36	12×Φ30	1290	480	400	310
300	336	485	430	390	40	16×Φ30	1480	550	450	410
350	381	550	490	448	44	16×Φ34	1660	625	450	580
400	406	610	550	505	48	16×Φ34	1850	710	500	700
450	432	660	600	550	50	20×Φ34	2080	785	500	110
500	457	730	660	610	52	20×Φ41	2300	880	600	1410
600	508	840	770	718	56	20×Φ41	2680	1050	800	2120
700	610	955	875	815	60	24×Φ48	3080	1190	800	3310
800	660	1070	990	930	64	24×Φ48	3491	1360	1000	4200
900	711	1180	1090	1025	66	28×Φ54	3897	1510	1000	5630
1000	811	1305	1210	1140	68	28×Φ58	4317	1720	1200	7040

PN40
DN	L	D	D1	D2	b	z×Φd	H	H1	D0	重量/kg
50	216	160	125	100	20	4×Φ18	458	130	250	42
65	241	180	145	120	22	8×Φ18	555	150	300	62
80	283	195	160	135	22	8×Φ18	615	180	300	75
100	305	230	190	160	24	8×Φ23	710	214	300	82
125	381	270	220	188	28	8×Φ25	800	257	350	146
150	403	300	250	218	30	8×Φ25	796	300	350	181
200	419	375	320	282	38	12×Φ30	1135	388	350	346
250	457	445	385	345	42	12×Φ34	1401	475	400	451
300	502	510	450	408	46	16×Φ34	1580	547	450	682

PN63
DN	L	D	D1	D2	b	z×Φd	H	H1	D0	重量/kg
50	250	175	135	105	26	4×Φ23	460	158	300	60
65	280	200	160	130	28	8×Φ23	555	190	300	79
80	310	210	170	140	30	8×Φ23	625	225	350	93
100	350	250	200	168	32	8×Φ25	720	255	350	108
125	400	295	240	202	36	8×Φ30	806	275	400	180
150	450	340	280	240	38	8×Φ34	910	330	400	225
200	550	405	345	300	44	12×Φ34	1145	410	500	385
250	650	470	400	352	48	12×Φ41	1411	490	500	539
300	750	530	460	412	54	16×Φ41	1590	570	600	836

PN100
DN	L	D	D1	D2	b	z×Φd	H	H1	D0	重量/kg
50	250	195	145	112	28	4×Φ25	468	158	300	65
65	280	220	170	138	32	8×Φ25	565	190	300	93
80	310	230	180	148	34	8×Φ25	625	225	350	108
100	350	265	210	172	38	8×Φ30	720	255	350	134
125	400	310	250	210	42	8×Φ34	806	275	400	203
150	450	350	290	250	46	12×Φ34	910	330	400	317
200	550	430	360	312	54	12×Φ41	1145	410	500	545
250	650	500	430	382	60	12×Φ41	1411	490	500	627
300	750	585	500	442	70	16×Φ48	1590	570	600	869

PN160
DN	L	D	D1	D2	b	z×Φd	H	H1	D0	重量/kg
50	300	215	165	132	36	8×Φ25	473	158	300	90
65	340	245	190	152	44	8×Φ30	570	190	300	125
80	380	260	205	168	46	8×Φ30	630	225	350	170
100	472	300	240	200	48	8×Φ34	725	255	350	220
125	500	355	285	238	60	8×Φ41	810	275	400	375
150	550	390	318	270	66	12×Φ41	915	330	400	650
200	630	480	400	345	78	12×Φ48	1150	410	500	840
250	775	580	485	425	88	12×Φ54	1416	490	500	1120
300	900	665	570	510	100	16×Φ54	1595	570	600	1390

訂貨須知：
一、①Z43F帶導流孔平板閘閥產品名稱與型號②Z43F帶導流孔平板閘閥口徑③Z43F帶導流孔平板閘閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的Z43F帶導流孔平板閘閥型號，請按Z43F帶導流孔平板閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
感謝您訪問我們的網站【http://tbhrg.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
