過濾器
GL11H內螺紋Y型過濾器
    • 產品型號:
    • J(L)86Y型
    • 產品口徑:
    • 25-150mm
    • 產品壓力:
    • 16-35.0Mpa
    • 產品材質:
    • WCB
產品說明
  • 一、產品[GL11H內螺紋Y型過濾器]詳細資料：
    產品名稱： Y型過濾器
    產品型號：GL11H
    詳細資料：GL11H-16 內螺紋聯接Y型過濾器閥體材料為灰鑄鐵，主要應用于口徑較小的管道設備，連接拆卸方便，排污性能可靠，經濟適用。是輸送介質的管道系統不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥等水力控制閥或其它設備的進口端，用來清除介質中顆粒性雜質，免受因管道內雜質、鐵銹、焊屑等帶來的堵塞和損壞，從而避免了維修費用和生產損失，保護閥門等設備的正常使用。采用不銹鋼雙層網結構，堅固耐用，具有結構先進、流阻小、排污方便、納污量大等等特點，主要用于水、蒸氣等介質。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護極為方便?？筛鶕?jù)客戶需要設置過濾網的目數
    Y型過濾器執行標準:
    設計規范：HG/T 21637
    結構長度：GB/T 12221
    連接法蘭：JB/T 79
    試驗與檢驗：JB/T 9092
    產品標識：GB/T 12220
    供貨規范：JB/T 7928
    二、主要技術參數



    型號
    PN
    工作壓力 (MPa)
    適用溫度 (℃)
    適用介質
    GL11H-16
    16
    ≤ 1.6
    ≤ 200
    水、蒸汽



    三、內螺紋連接Y型過濾器零部件材料



    型號
    材料
    閥體、閥蓋
    墊片
    網
    GL11H-16
    灰鑄鐵
    石棉
    不銹鋼

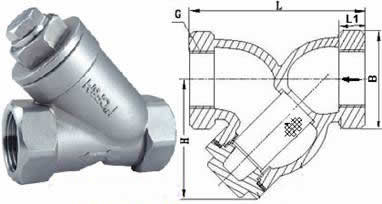

    四、內螺紋連接Y型過濾器主要外形及結構尺寸



    DN
    DN/in
    L
    B
    H
    15
    ½
    90
    16
    54
    20
    ¾
    105
    18
    62
    25
    1
    125
    23
    71
    32
    1¼
    140
    23
    75
    40
    1½
    160
    26
    90
    50
    2
    190
    28
    92



    訂貨須知：
    一、①Y型螺紋過濾器產品名稱與型號②Y型螺紋過濾器口徑③Y型螺紋過濾器是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的Y型螺紋過濾器型號，請按Y型螺紋過濾器型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
    感謝您訪問我們的網站【http://tbhrg.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
    五、產品[TYG型過濾器]詳細資料：
    產品型號：TYG型
    產品名稱：過濾器
    產品特點：凱斯特牌TYG型過濾器以確保所有設備管道上安置免受因管道內雜質、鐵銹、焊屑等帶來的堵塞和損壞，從而避免了維修費用和生產損失。適用于蒸汽、空氣、水、油品等系統管道中。保護各種計量儀器、泵機、閥門、疏水器等設備。過濾器價格,過濾器報價,過濾器廠家。
    特點：
    1、抗污性強，排污方便；流通面積大，壓力損失小；結構簡單，體積?。亓枯p。
    2、過濾網材質，有奧氏本304、316、316L。
    3、A型表示：精鑄碳鋼體，8型精鑄不銹鋼體，C型精鑄黃、青銅。
    4、連接形式：N表示螺紋，W表示承插焊、F表示法蘭式。
    六、主要零件部件材料表：
    主要零件部件材料表
    Parts
    零件名稱
    Materials
    材料
    Body
    閥體
    carbonstoeIStainlessSteeI
    Fram bronze．brass
    碳鋼、不銹鋼、黃、青銅
    Gauze Filter Cap
    濾網蓋
    carbonstoelStainlessSloel
    碳鋼、不銹鋼
    Filter Core Net
    濾芯網
    Stainless Steel
    不銹鋼
    Gaske r
    墊片
    Metal graphite
    金屬石墨

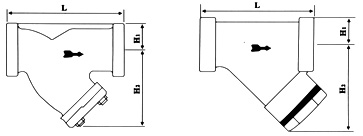

    七、凱斯特牌TYG型螺紋過濾器技術參數表：
    Model
    產品型號
    Nominal
    Diameter(DN)
    公稱通徑
    Connection
    連接方式
    Nominal
    Pressure(MPa)
    公稱壓力
    Max．AIlowable
    TMP(℃)
    最高允許溫度
    External Dimensions(mm)
    外形尺寸
    L
    H1
    H2
    ATGN W-16 64A
    15—20
    25
    Thread Socket weld
    螺紋承插焊
    1.6—6.4
    425
    90
    100
    20
    23
    78
    88
    ATGN W-16 64A
    32—40
    50
    Thread Socket weld
    螺紋承插焊
    1.6—6.4
    425
    130
    150
    32
    38
    120
    128
    ATGN W-16 25A
    65
    80
    Thread Socket weld
    螺紋承插焊
    1.6—2.5
    350
    210
    230
    44
    54
    180
    192
    ATGN W-16 25B
    15—20
    25
    Thread Socket weld
    螺紋承插焊
    1.6—2.5
    350
    75、85
    90
    20
    23
    75
    85
    ATGN W-16 25B
    32—40
    50
    Thread Socket weld
    螺紋承插焊
    1.6—2.5
    350
    120
    140
    32
    38
    113
    122
    ATGN F-16 25C
    15—20
    25
    Thread Flange
    螺紋法蘭
    1.6—2.3
    250
    85
    95
    22
    25
    78
    88
    ATGN F-16 25C
    32—40
    50
    Thread Flange
    螺紋法蘭
    1.6—2.3
    250
    130
    150
    35
    40
    115
    125
    訂貨須知：
    一、①TYG型螺紋過濾器產品名稱與型號②TYG型螺紋過濾器口徑③TYG型螺紋過濾器是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的TYG型螺紋過濾器型號，請按TYG型螺紋過濾器型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
    感謝您訪問我們的網站【http://tbhrg.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
