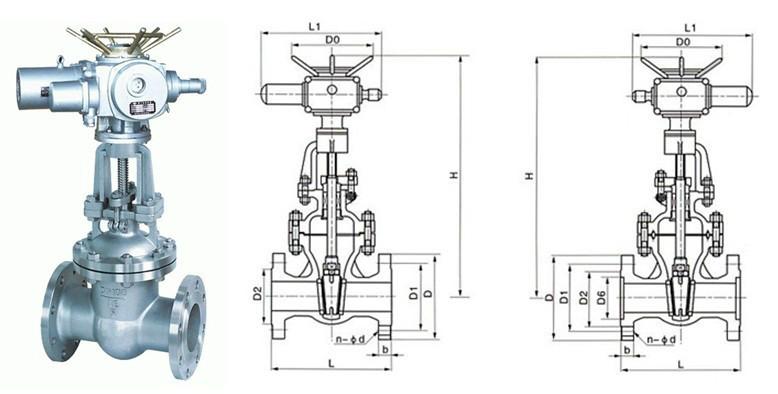

一、產品[Z941W電動不銹鋼閘閥]的詳細資料：

產品名稱：不銹鋼閘閥 不銹鋼法蘭閘閥 電動不銹鋼閘閥

產品型號：Z941W

產品簡介：Z941W電動不銹鋼閘閥通常使用于壓力高或口徑大的硝酸類,醋酸類,尿素等腐蝕性的管路上.電動不銹鋼閘閥的材質有:304,304L,316,316L等,Z941W不銹鋼閘閥在管路中是作為截止介質使用的,而不應該作為調節,節流使用.閘閥在全開時整個流通直通,此時介質的運行的壓力損失最小,而當閘閥的閘板在局部開啟狀況下,高速流動的介質會引起閥門的振動,而振動又可能損傷閘板和閥座的密封面,而節流會使閘板遭受介質的沖蝕.因此閘閥通常適用于,不需要經常啟閉,而且保持閘板全開或全閉的工況.

產品用途: Z941W電動法蘭不銹鋼閘閥適用于公稱壓力PN1.6∼16.0MPa,工作溫度≤-29℃∼550℃的石油,化工,水力,火力電站各種系統的管路上,切斷或接通管路介質.適用介質為:水,油品,蒸氣,及酸,堿,氨,尿素,含硫天然氣等.操作方式有:手動,齒輪傳動,電動,氣動等.
閘閥結構與特點 :
1,選材考究,符合國內外相關標準,材料的全面質量高.
2,符合國內外先進標準的要求,密封可靠,性能優良,造型美觀.
3,密封副配對先進合理,閘板和閥座的密封面采用不同硬度的司太立(Stellite)鈷基硬質合金堆焊而成,密封可靠,硬度高,耐磨,耐高溫,耐腐蝕,抗擦傷性能好,壽命長.
4,閥桿經調質及表面氮化處理,有良好的抗腐蝕性,抗擦傷性和耐磨性.
5,采用楔式彈性閘板結構,中大口徑設置推力軸承,磨擦力小,并配有撞擊手輪,啟閉輕松自如.廣泛適用于石油化工,火力發電廠等油品,水蒸汽管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置.
6,可采用各種配管法蘭標準及法蘭密封面形式,滿足各種工程需要及用戶要求.
國標閘閥標準與規范:
設計制造:按GB/T12234-89的規定
結構長度:按GB/T12221-89的規定
法蘭面尺寸:按JB79 GB/T9112-9131的規定
檢驗與試驗:安JB/T9092-99 GB/T13927-92的規定
傳動方式:手動,電動,齒輪
壓力與溫度基準:JB/T3595 ANSI B16.34

二、執行標準 Administer Standard:

型號 Type	公稱壓力  Nominal Pressure	試驗壓力Test Pressure				工作溫度(℃) Working Temperature	適用介質 Suitable Medium
		強度試驗 Shell	水密封試驗 Water Seal Test	上密封試驗 Backseat Test	氣密封試驗 Air Seal Test
Z941W-16P(R)	1.6	2.4	1.76	1.76	0.6	≤200
Z941W-25P(R)	2.5	3.75	2.75	2.75	0.6	≤200	醋酸類  ACETIC ACID
Z941W-40P(R)	4.0	6.0	4.4	4.4	0.6	≤200
Z941W-64P(R)	6.4	9.6	7.04	7.04	0.6	≤200
Z941W-100P(R)	10.0	15.0	11.0	11.0	0.6	≤200
Z941W-160P(R)	16.0	24.0	17.6	17.6	0.6	≤200

四、主要零件材料 Material for main parts:
