產品匯總

600X電動控制閥

- 產品型號:
- 600X
- 產品口徑:
- 20-800mm
- 產品壓力:
- 1.0-2.5MPa
- 產品材質:
- 鑄鋼不銹鋼
聯系我們

產品說明

一、產品[電動控制閥]的詳細資料：

產品型號：600X

產品名稱：電動控制閥

產品特點：凱斯特牌600X電動控制閥是一種以電磁閥為向?qū)чy的水力操作式閥門。常用于給排水及工業系統中的自動控制，控制反應準確快速，根據電信號遙控開啟和關閉管路系統，實現遠程操作。關閉而不產生壓力波動。該閥門體積小、重量輕、維修簡單、使用方便、安全可靠．電磁閥可選用交流電220V，或直流電24V，可根據各種場合選用常開或常閉型均可。

結構特點和用途:

　　 600X水力電動控閥由主閥、電磁導閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。通過電磁導閥可以實現對閥門開啟和關閉的遙控。加裝附加裝置后，可控制開啟和關閉的速度。本產品利用導閥控制閥門的開啟和關閉，節省能源?？纱嫫渌y門大型電動裝置。本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

工作原理:

　　當閥門從進口端給水時，水流流過針閥進入主閥控制室，當電磁導閥打開時，控制室內的水經電磁導閥、球閥流出。球閥開度大于針閥開度，主閥控制室內壓力很低，主閥處于全開狀態。當電磁導閥關閉時，主閥控制室的水不能流出，控制室升壓，推動膜片關閉主閥。

二、主要技術參數

公稱壓(Mpa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	適用介質	介質溫度(℃)
1.0	1.5	1.1	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

三、主要零件材料

零件名稱	零件材料
閥體閥蓋	WCB
閥座閥盤	銅合金
密封圈 O型圈	丁腈橡膠
閥桿	2Cr13
彈簧	50CrVA
針型閥	銅合金
球閥	銅合金
浮球閥	銅合金
微型過濾器	不銹鋼

四、凱斯特牌電動控制閥主要外形連接尺寸：

DN	L	A	A1	H	H1	F	D mm			D1 mm			D2 mm			n-Φd
DN	mm	mm	mm	mm	mm	mm	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5
20	150	194	136	342	269	116	105	105	105	75	75	75	58	58	56	4-13.5	4-13.5	4-14
25	160	194	136	342	269	116	115	115	115	85	85	85	68	68	65	4-13.5	4-13.5	4-14
32	180	194	136	342	269	116	140	140	140	100	100	100	78	78	76	4-17.5	4-17.5	4-18
40	200	240	155	395	300	170	150	150	150	110	110	110	88	88	84	4-17.5	4-17.5	4-18
50	203	240	155	395	300	170	165	165	165	125	125	125	102	102	99	4-17.5	4-17.5	4-18
65	216	255	165	385	288	180	185	185	185	145	145	145	122	122	118	4-17.5	4-17.5	8-18
80	241	280	175	420	310	210	200	200	200	160	160	160	133	133	132	8-17.5	8-17.5	8-18
100	292	332	195	500	340	275	220	220	235	180	180	190	158	158	156	8-17.5	8-17.5	8-22
125	330	375	220	540	380	310	250	250	270	210	210	220	184	184	184	8-17.5	8-17.5	8-26
150	356	408	230	575	410	355	285	285	300	240	240	250	212	212	211	8-22	8-22	8-26
200	495	485	255	665	440	460	340	340	360	295	295	310	268	268	274	8-22	12-22	12-26
250	622	550	300	720	460	500	395	405	425	350	355	370	320	320	330	12-22	12-26	12-30
300	698	630	340	750	480	580	445	460	485	400	410	430	370	370	389	12-22	12-26	16-30
350	787	735	415	830	516	640	505	520	555	460	470	490	430	430	448	16-22	16-26	16-33
400	914	788	430	900	560	715	565	580	620	515	525	550	482	482	503	16-26	16-30	16-36
450	978	850	460	900	560	780	615	640	670	565	585	600	532	550	548	20-26	20-30	20-36
500	978	905	490	1110	750	830	670	715	730	620	650	660	585	585	609	20-26	20-33	20-36
600	1230	970	530	1286	850	920	780	840	845	725	770	770	685	685	720	20-30	20-36	20-39
700	1650	1050	560	1460	865	980	895	910	960	840	840	875	800	800	820	24-30	24-36	24-42
800	1750	1135	610	1640	975	1050	1015	1025	1085	950	950	990	905	905	928	24-33	24-39	24-48

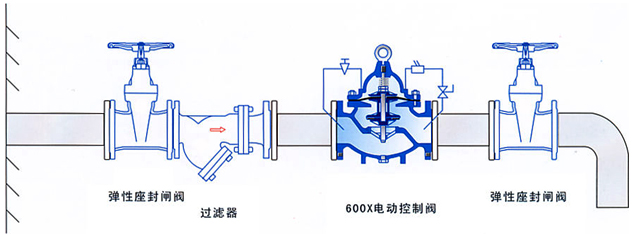

安裝示意圖

訂貨須知：

一、①電動控制閥產品名稱與型號②電動控制閥口徑③電動控制閥是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定的電動控制閥型號，請按壓電動控制閥型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
